Die Heizkurve

Die Heizkurve
Die Heizkurve steuert die Vorlauftemperatur für
den „Tag" und „Nacht"-Betrieb des jeweiligen
Heizkreises. Innerhalb eines Zeitfensters befindet
sich der Heizkreis im „Tag"-Betrieb. Außerhalb
eines Zeitfensters befindet sich der Heizkreis im
„Nacht"-Betrieb.
Jeder Heizkreis hat eine eigene Heizkurve, da
für eine Fußbodenheizung andere Einstellungen
erforderlich sind als für eine Radiatorenheizung.

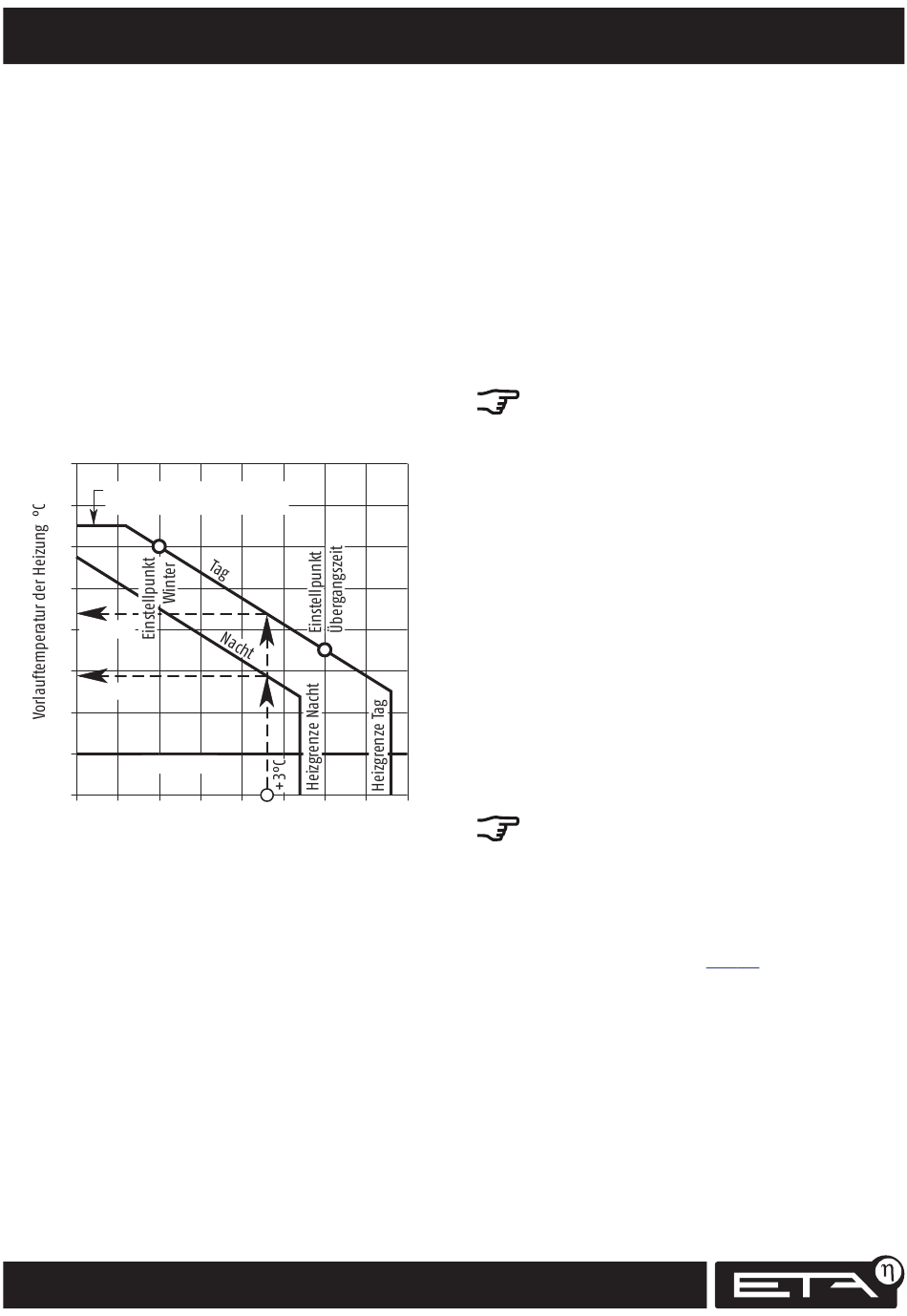

Das Diagramm zeigt eine Heizkurve für Radia-
toren. Wenn die Reglereinstellung an Ihre Anlage
angepasst wurde, sind für eine Fußbodenheizung
tiefere Heizkurven und für eine Radiatorenhei-
zung eventuell höhere Heizkurven eingestellt.
80

Maximale Vorlauftemperatur

70
(verstellbar mit SERVICE Berechtigung)
60
50
44°C Tag
40
30
29°C Nacht
20
10
Frostschutz
0
-20 -15 -10 -5
Außentemperatur °C
Maximale Vorlauftemperatur
Dieser Grenzwert schützt Ihre Heizanlage. Eine
Fußbodenheizung wird im Regelfall auf 45°C
begrenzt, für metallverrohrte Heizkörper sind bis zu
85°C möglich.
62
0 +5 +10 +15 +20
Heizkurve „Tag"
Innerhalb eines eingestellten Zeitfensters befindet
sich der Heizkreis im „Tag" Betrieb. Die Heizkurve
für den „Tag" Betrieb wird mit den Parametern
„Vorlauf bei -10°C" und „Vorlauf bei +10°C" einge-
stellt. Daraus erstellt die Regelung eine Linie, die
Heizkurve „Tag".
Mit der Heizkurve „Tag" und der aktuellen Außen-
temperatur, wird die erforderliche Vorlauftempe-
ratur des Heizkreises errechnet. Beispiel:
bei +3°C Außentemperatur => 44°C Vorlauf
bei -5°C Außentemperatur => 54°C Vorlauf
Ist ein Raumfühler installiert, wird die errechnete
Vorlauftemperatur korrigiert und die tatsächliche
Vorlauftemperatur kann höher oder tiefer sein.
Heizkurve „Nacht"
Außerhalb eines eingestellten Zeitfensters befindet
sich der Heizkreis im „Nacht" Betrieb.
Die Heizkurve „Nacht" wird um den einstellbaren
Wert „Vorlauf Absenkung" gegenüber der Heiz-
kurve „Tag" abgesenkt. Mit der Heizkurve „Nacht"
und der aktuellen Außentemperatur wird die
erforderliche Vorlauftemperatur errechnet.
Werkseinstellung des Heizkreises
Ab der Software Version 1.20.0 erfolgt während
der Anlagenkonfiguration, beim Heizkreis bereits
die Auswahl zwischen Fußboden oder Radiato-
renheizung (Heizkörper).
Dadurch werden einige Parameter im Heizkreis
bereits voreingestellt. Diese Parameter und deren
Werkseinstellung sind auf
www.eta.co.at
Heizkreis
Seite <?> 64 ersichtlich. ersichtlich.
