- Seite 1 2012-08-23 DE_Deutsch 939591-001 Brennkammer tauschen SH20-60 kW Montage...
- Seite 2 Steine aus Brennkammer entfernen .....5 Neue Brennkammersteine einsetzen ....6 Rost und Einhängebleche einsetzen .....7 Kunststoffflansch der Lambdasonde tauschen ..8 Die Bedeutung der Symbole Wichtige HINWEISE zur Bedienung. ACHTUNG, bei Nichtbeachtung dieser Hinweise sind Sachen gefährdet. STOP, bei Nichtbeachtung dieser Hinweise sind Menschen gefährdet. www.eta.co.at...

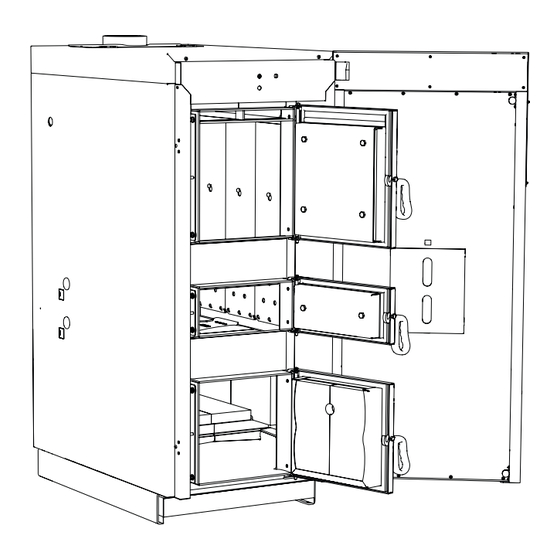

- Seite 3 Montage Einhängebleche herausnehmen Vor Beginn der Arbeiten, Kessel abschalten Vor Beginn der Arbeiten muss der Kessel ausge- schaltet und die Stromversorgung durch den Netzschalter unterbrochen sein. Asche aus dem Kessel entfernen Die Isoliertür des Kessels sowie die Füllraumtür, Anheiztür und Brennraumtür öffnen und die Asche aus dem Kessel entfernen.
- Seite 4 Zwischen den Steinen und der Kesselwand ist eine umlaufende Dichtschnur eingelegt. Diese umlaufende Dichtschnur vorsichtig lösen und herausnehmen. Kürzere Dichtschnüre rausnehmen Die kürzeren Dichtschnüre zwischen dem Sekun- därluftkanal und den Steinen vorsichtig entfernen. Schamottesteine aus der Brennkammer entfernen Die beiden Schamottesteine aus der Brennkammer entnehmen. www.eta.co.at...
- Seite 5 Montage Steine aus Brennkammer entfernen Rechten Stein der Brennkammer heraus nehmen Den rechten Stein der Brennkammer anheben und heraus nehmen. Das Anheben erfolgt am Besten mit einem Wagenheber der in der Brennkammer positio- niert wird. Wagenheber verwenden zum Anheben Linken Stein der Brennkammer heraus nehmen Anschließend den linken Stein der Brennkammer anheben und heraus nehmen.
- Seite 6 Neue Steine in die Brennkammer einsetzen Der Einbau der neuen Steine für die Brennkammer erfolgt in umgekehrter Reihenfolge. Zuerst den Vorderen Stein einsetzen und in Richtung der Isoliertür schieben. Danach den linken Stein einsetzen und zur linken Kesselseite schieben. Abschließend den rechten Stein einsetzen. www.eta.co.at...
- Seite 7 Montage Rost und Einhängebleche einsetzen Kürzere Dichtschnüre wieder einsetzen Die beiden kurzen Dichtschnüre für den Sekun- därluftkanal einsetzen. Die Dichtschnüre müssen vollständig in der Nut liegen. Mit einem Flacheisen oder einen verkehrt angesetzten Meißel (Kopf auf die Dichtschnur) die Schnüre vorsichtig einschlagen. Umlaufende Dichtschnur einsetzen Die umlaufende Dichtschnur zwischen den Steinen und der Kesselwand in die Nut einsetzen.
- Seite 8 Den Kunststoffflansch an der Lambdasonde durch Drehen demontieren. Neuen Kunststoffflansch montieren Den neuen Kunststoffflansch aus dem Lieferumfang an der Lambdasonde montieren und festziehen. neuer Kunststoffflansch Kopf der Lambdasonde reinigen Den Kopf der Lambdasonde mit einem Staubsauger und einem weichem Tuch reinigen. Reinigen www.eta.co.at...
- Seite 9 Montage Kunststoffflansch der Lambdasonde tauschen Sitz der Lambdasonde im Kessel reinigen Der Dichtsitz für die Lambdasonde im Kessel muss Reinigen absolut sauber sein. Mit einer Taschenlampe den Sitz kontrollieren, eventuelle Aschenkruste mit einem Schrauben- dreher entfernen und die Muffe mit einem Staub- sauger aussaugen.
- Seite 10 www.eta.co.at...
- Seite 11 Brennkammer SH20-60...
- Seite 12 SH_Brennkammer_DE...
