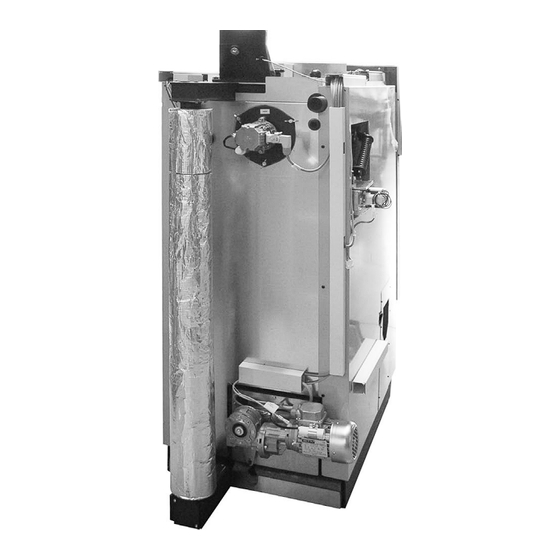

- Seite 1 2011-11-07 HACK 20 bis 90 kW Abgasrückführung Montage Montage Abgasrückführung HACK 20-90kW 2011-11...
-
Seite 2: Inhaltsverzeichnis
Verbrennung und das verschlacken des Kessels wird verhindert. Die Bedeutung der Symbole Wichtige HINWEISE zur Bedienung. ACHTUNG, bei Nichtbeachtung dieser Hinweise sind Sachen gefährdet. STOP, bei Nichtbeachtung dieser Hinweise sind Menschen gefährdet. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 3: Montage
Stellmotors muss die Achse mit einem Schrau- bendreher hineingedrückt werden. Achse eindrücken Schlitz im Adapter vergrößern Den Schlitz im Adapter mit einem Schraubendreher Schlitz etwas aufweiten geringfügig aufweiten. Luftschieberkasten abnehmen 3 Schrauben M5 x 15 lösen und den Luftschieber- kasten abnehmen. Montage Abgasrückführung HACK 20-90kW 2011-11... -
Seite 4: Neuer Luftschieberkasten
Dadurch wird die vollständige Abdich- tung vom Kessel zur Aschebox hergestellt. Ist der Abstand geringer, müssen bei beiden Ascheschnecken die mitgelieferten Distanzbleche entsprechend beigelegt werden. Die Auflageflächen für die Distanzbleche reinigen und eventuelle Dichtungsreste entfernen. Distanzbleche www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 5 Den Stellmotor auf die Achse des Luftschiebers aufschieben. Durch den Adapter arretiert der Stell- motor selbstständig. Beweglichkeit überprüfen Den Stellmotor händisch entriegeln (Knopf an der Unterseite) und die Beweglichkeit kontrollieren. Anschließend die Inbusschraube für die Fixierung festziehen. Knopf zum entriegeln Montage Abgasrückführung HACK 20-90kW 2011-11...
-
Seite 6: Bodenisolierung Ausnehmen
Bodenisolierung Montage Isolierung ausnehmen Bodenisolierung ausnehmen Die Bodenisolierung anhand der Rundungen in der Blechverkleidung mit einem Messer ausnehmen. Rundung Verbindungsrohr einlegen Bodenisolierung einschieben Die Bodenisolierung unter den Kessel einschieben. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 7: Außendeckel Anbringen
An der Kesselrückseite, die Isolierung neben dem Abgasstutzen rausnehmen. Die 4 Muttern M8 lösen, den Abgasstutzen und die Dichtung entfernen. Die Blechleiste ebenfalls abnehmen. Die Auflageflächen für die Dichtung reinigen und eventuelle Dichtungsreste entfernen. Blechleiste abnehmen Montage Abgasrückführung HACK 20-90kW 2011-11... -
Seite 8: Abgaskasten (Kurze Bauform) Montieren
Reinigungsdeckel und die Dichtung montieren. Flügelschrauben Reinigungsdeckel und Dichtung Abgasstutzen aufsetzen Den Abgasstutzen aufsetzen und mit 4 Muttern M8 gleichmäßig festschrauben. Blechleiste montieren Die vorgeschnittene Ausnehmung in der Blechleiste entfernen und am Kessel befestigen. Blechleiste www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 9: Abgasrohr Einsetzen
Anschlusskasten und am Verbindungsrohr gleich- Abgasrohr mäßig verschrauben. Dichtung Dichtung beilegen M5 x 15 Reinigungsdeckel und Dichtung montieren Reinigungsdeckel und Dichtung mit 2 Schrauben M5 x 15 montieren. M5 x 15 M5 x 15 Dichtung beilegen Reinigungsdeckel und Dichtung Montage Abgasrückführung HACK 20-90kW 2011-11... -
Seite 10: Isolierung Anbringen
Die Isolierung für das Abgasrohr anbringen und mit Reinalu-Klebeband verbinden. Verkleidung der Kesseloberseite montieren Die Verkleidung der Kesseloberseite wieder anbringen. Konfiguration der Abgasrückführung Abschließend muss die Abgasrückführung in der Steuerung konfiguriert werden. Siehe hierzu ab Seite 16. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 11: Abgaskasten (Lange Bauform) Montieren
Den Abgasstutzen aufsetzen und mit 4 Muttern M8 gleichmäßig festschrauben. Blechleiste Blechleiste montieren Die vorgeschnittene Ausnehmung in der Blechleiste entfernen und am Kessel befestigen. Reinigungsdeckel und Dichtung Reinigungsdeckel und Dichtung montieren Mit 2 Flügelschrauben M5 den Reinigungsdeckel und Dichtung am Abgaskasten befestigen. Montage Abgasrückführung HACK 20-90kW 2011-11... -
Seite 12: Verlängerungskasten Montieren
Verlängerungskasten am Boden einsetzen und jeweils eine Dichtungen einlegen. Dichtung Das Abgasrohr an der Oberseite mit 4 Schrauben M5 x 15 M5 x 15 und an der Unterseite mit 4 Muttern M5 befestigen. Abgasrohr Dichtung Mutter M5 www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 13: Isolierung Anbringen
Die Isolierung für das Abgasrohr anbringen und mit Reinalu-Klebeband verbinden. Verkleidung der Kesseloberseite montieren Die Verkleidung der Kesseloberseite wieder anbringen. Konfiguration der Abgasrückführung Abschließend muss die Abgasrückführung in der Steuerung konfiguriert werden. Siehe hierzu ab Seite 16. Montage Abgasrückführung HACK 20-90kW 2011-11... -
Seite 14: Bei Bedarf, Abgasrückführung Absperren
Zum Absperren, den Reinigungsdeckel am Abgaskasten entfernen und den mitgelieferten Verschluss einsetzen. Anschließend den Reinigungsdeckel und die Dichtung wieder montieren und gleichmäßig festziehen. Nach dem Absperren, in der Steuerung die Funktion „Abgasrückführung“ auf „Nein“ setzen. Verschluss für Abgasrückführung www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 15 Montage Abgasrückführung HACK 20-90kW 2011-11...
-
Seite 16: Konfiguration
Mit [▲] und [▼] das Passwort auf 0135 Passwort 0135? zurück Mo,16.08.10 ändern und [ ] zur Bestätigung drücken. ändern 13:10:25 TEMPERATURANZEIGEN Passwort SERVICE Es erscheint die Berechtigung SERVICE . zurück Mo,16.08.10 ändern 13:10:25 TEMPERATURANZEIGEN www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 17 Zur Bestätigung die Taste [ ] drücken. Abgasrückfrg. ändern Entaschung AUTO Kessel 0º Oftmalig die Taste [ ] drücken, um zurück in das Mo,16.08.10 zurück 13:10:25 Hauptmenü zu wechseln. ändern TEMPERATURANZEIGEN HACK.KES Ausgesch. Montage Abgasrückführung HACK 20-90kW 2011-11...
-
Seite 18: Touch Screen Regelung
Ein Bildschirm zur Eingabe vom Passwort wird geöffnet. Bevor man als Laie Änderungen in der Service- Ebene vornimmt, diese unbedingt vorher mit einem Fachmann absprechen. Mit der Taste gelangt man zur Übersicht des Kessels zurück. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 19 Das Textmenü wird wieder angezeigt. Auf die Zeile [Kessel] tippen und im Untermenü die [Einstellungen] antippen. Zweimal auf die Zeile [Abgasrückführung] tippen. Durch Drücken der Taste gelangt man zur Übersicht des Kessel zurück. Montage Abgasrückführung HACK 20-90kW 2011-11...
- Seite 20 Änderungen aufgrund technischer Verbesserungen vorbehalten...
