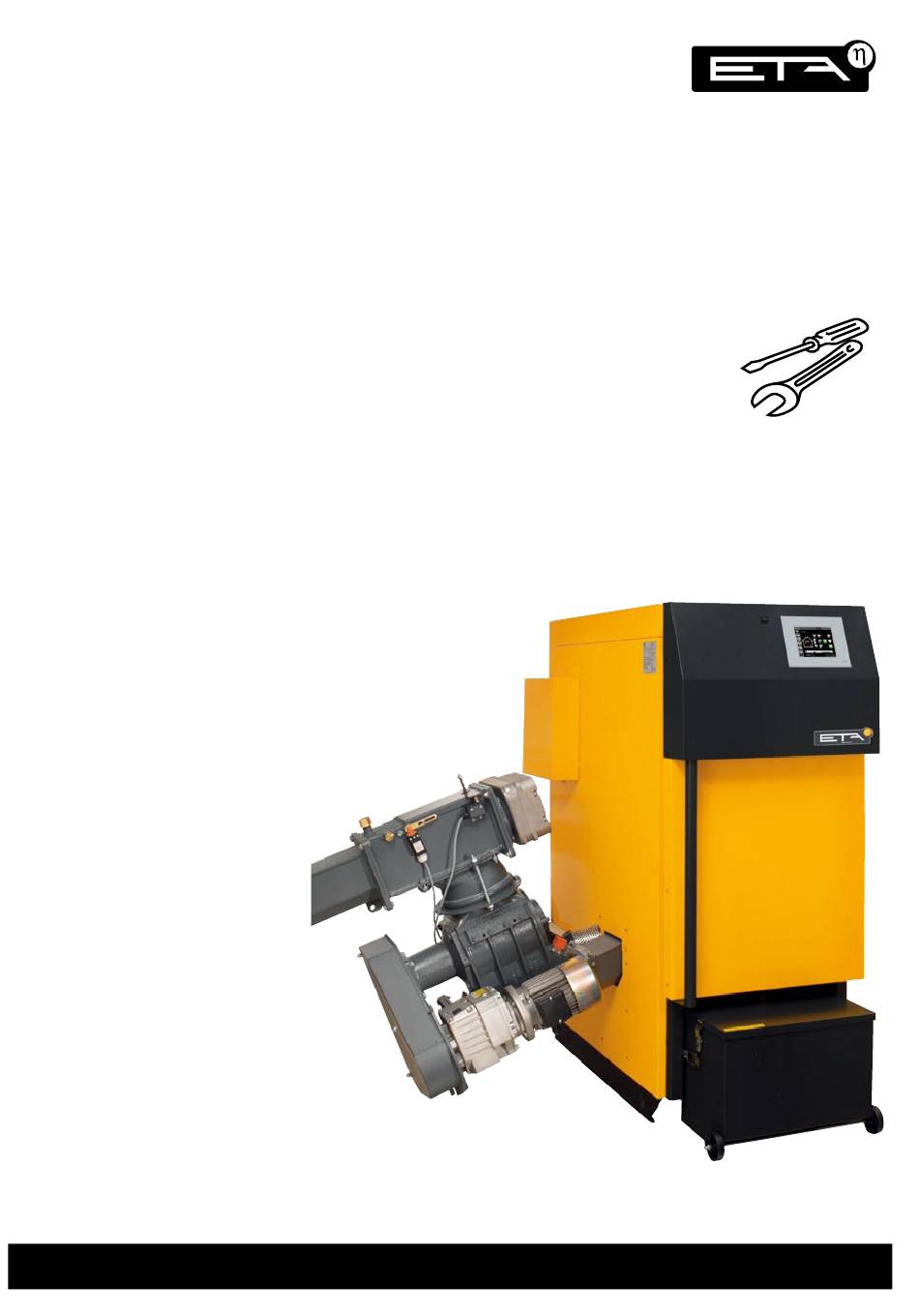

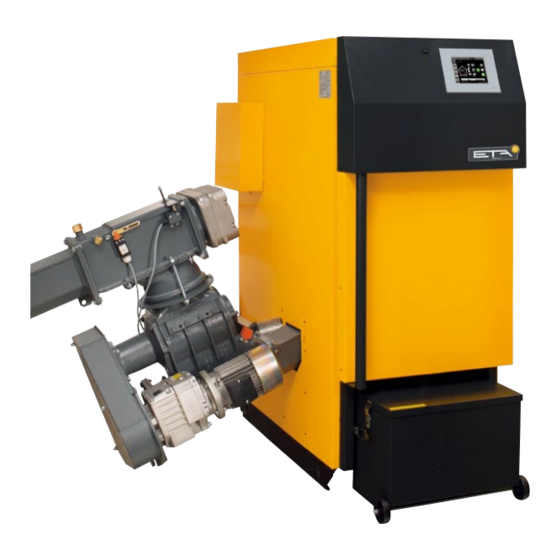

- Seite 1 2011-11-07 Hackgutkessel 20 bis 200 kW Montage Montage Hack 20 bis 200 kW 2011-11...
-
Seite 2: Inhaltsverzeichnis
Brennstoff-Lagerraum ....... 43 ACHTUNG, bei Nichtbeachtung dieser Hinweise sind Dimensionierung der Austragung ....43 Sachen gefährdet. bei Hackgutlager ........43 bei Pelletslager ........44 STOP, bei Nichtbeachtung dieser Hinweise sind Innenwände schützen .......44 Menschen gefährdet. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 3: Gewährleistung Und Garantie
Vorwort Sehr geehrter Kunde Ob die neue Heizanlage für den Kunden zufrieden- stellend funktionieren wird, hängt zu einem guten Teil von der Montage ab. Deshalb investieren Sie bitte vor Beginn der Montage 15 Minuten, um sich mit dieser Anleitung einen Überblick zu verschaffen. Gewährleistung und Garantie Auch die in dieser Anleitung auf Seite 4 enthal- tenen „Bedingungen für Gewährleistung, Garantie... -
Seite 4: Bedingungen Für Gewährleistung, Garantie Und Haftung
Der Kessel ist zur Befeuerung mit Holzhackgut Als Schutz gegen Luftsaugen beim Abkühlen der G20 bis G50 - maximal W 35 (nach ÖNORM M Anlage ist ein von einem Fachmann ausreichend 7133) P16 bis P45 - maximal M 35 (EN 14961-4) groß... - Seite 5 Gewährleistung, Garantie und Haftung aus. Bei Mängelbehebungen durch den Kunden selbst oder durch Dritte übernimmt ETA nur dann Kosten bzw. bleibt in der Gewährleistungspfl icht, wenn zu diesen Arbeiten vor deren Beginn die Zustimmung durch den Kundendienst der ETA Heiztechnik GmbH schriftlich gegeben wurde.
-
Seite 6: Daten Und Abmessungen
Abgasmassenstrom Teil-/Nennlast g / s 5,7 / 15,2 7,4 / 19,2 9,3 / 26,0 12,0 / 35,7 16,6 / 46,6 21,2 / 56,2 CO 2 -Gehalt im trockenen Abgas Teil-/Nennlast* 8,5 / 11,0 8,5 / 11,5 9,0 / 12,0 9,0 / 12,5 10,0 / 13,5 10,0 / 14,0 Abgastemperatur Teil-/Nennlast* °C... - Seite 7 Daten und Abmessungen ETA HACKGUTKESSEL 130 und 200 kW Nennwärmeleistungsbereich Hackgut W25-S160 38,0 - 129,2 56,0 - 195,0 Pellets 38,0 - 140,0 66,0 - 220,0 Wirkungsgrad Hackgut Fichte Teil- / Nennlast* 94,8 / 92,7 93,5 / 92,3 Wirkungsgrad Holzpellets Teil- / Nennlast*...
-
Seite 8: Mindestabstände Für Wartung
400 mm (600 mm) 300 mm 826 mm 775 mm (500 mm) (900 mm) (747 mm) Stoker HACK 130 - 200 kW min 1400 mm (1500 mm) Abmessungen in Klammern gelten für 200 kW www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 9: Vorschriften
Vorschriften, Normen und Richtlinien Normen und Richtlinien Halten Sie vor Errichtung der Kesselanlage • VDI 2035 „Verhütung von Schäden durch Korrosion Rücksprache mit dem zuständigen Schornsteinfeger und Steinbildung in Warmwasserheizungsanlagen mit Vorlauftemperaturen bis 120°C“. Anstelle der maximalen Härte von 11,2 dH bei 20 bis 50 lt/kW spezifischen Anlagenvolumen ist für den Kessel bis Der Hackgutkessel 20 bis 200 kW entspricht 90 kW der maximale Kalkinhalt bei der Erstbe-... -
Seite 10: Heizraum
Verbrennungsluftöffnung von mindestens 150 cm² vorgeschrieben. Not-Aus-Schalter Von 35 - 50 kW mindestens 150 cm² freier Belüf- tungsquerschnitt. In Österreich müssen Feuerungsanlagen die in Ab 50 kW Be- und Entlüftung von je mindestens Heizräumen aufgestellt sind, mit einem NOT-AUS 150 cm²... -
Seite 11: Not-Aus Schalter
Not-Aus Schalter Absperrbarer Schalter für den Heizraum Die EU-Maschinenrichtlinie verlangt für das Boden- rührwerk im Bunker einen absperrbaren Schalter. Am besten ist diese Forderung zu erfüllen, wenn der übliche Heizraumschalter als Schlüsselschalter ausgeführt wird. In Österreich müssen Feuerungsanlagen die in Heiz- räumen aufgestellt sind, mit einem Gefahrenschalter (NOT-AUS) ausgestattet werden, der nicht auf die Raumbeleuchtung wirken darf. -
Seite 12: Sicherheitseinrichtungen
Mauerdurchtritt der Schnecke vom Brenn- die Brennstoffzufuhr bzw. in das Lager. stofflagerraum zum Heizraum (wird in Österreich • Brandausbreitung in die Brennstoffzufuhr für alle ETA-Hackgutkessel hierfür ein Kapillar- Die serienmässig im Lieferumfang enthaltene thermostat mitgeliefert) Einkammer-Zellradschleuse (RSE nach prTRVB • HLE = eine händisch auszulösende Löschein- H 118) und der Unterdruckbetrieb des Kessels richtung über dem Mauerdurchtritt vom Lager... - Seite 13 Sicherheitseinrichtungen im Brennstoffweg Rückbrand Schutzeinrichtung (RSE) und Rückzündsicherung (RZS) Diese beiden Sicherheitsfunktionen werden bei allen ETA Hackgutkesseln bereits in der serienmäs- sigen Grundausstattung durch die patentierte ETA Einkammer-Zellradschleuse (RSE) und das Saug- zugkonzept ohne Luftgebläse mit Feuerraumunter- druck in allen Betriebsfällen (RZS) erfüllt.
- Seite 14 Revisionszugängen ist einer hohen Beschädigungsgefahr ausgesetzt und daher nicht wirklich sicher. Ein automatischer Sprinkler (SLE) und ein Brandalarm (TÜB) mit tieferen Aus- löseniveau als der Sprinkler, montiert in der Mauer- durchdringung bringt deutlich mehr Sicherheit. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
- Seite 15 Notizen Montage Hack 20 bis 200 kW 2011-11...
-
Seite 16: Grundsätzliches
Für das im Schornstein anfallende Schwitzwasser ist dem Schornsteinfeger abgeklärt werden. ein Kanalanschluss DN 25 über einen Sifon erforder- lich. Der Wasseranfall ist gering. Ist kein Kanalan- schluss möglich, dann ein Eimer, der regelmäßig kontrolliert und geleert wird. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 17: Dimensionierung, Anforderungen
Schornstein Dimensionierung, Anforderungen Höhe über Optimaler Schornsteindurchmesser (erforderlicher Mindestdurchmesser) Heizraumboden 20 kW 25 kW 35 kW 50 kW 70 kW 90 kW 130 kW 200 kW 350 kW 18 (16) cm 18 (16) cm 20 cm* 20 cm* 25 cm*... -
Seite 18: Anforderungen, Anschlussleitung
Kamin, um eine Körperschallübertragung möglichst Mit einem großen Kaminquerschnitt ist maximal zu verhindern! eine gestreckte Länge der Verbindungsleitung bis zur Hälfte der wirksamen Kaminhöhe möglich (Berech- Gute Abgassysteme haben eine Schalltrennung. nung erforderlich). Wenn Stahlrohre an einen Schamottekamin www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 19: Verpuffungsklappe Für Hochpunkte Und Lange Leitungen
Während bei kleineren Kesseln bei einer Verpuf- fung maximal die Verbindungsleitung zum Kamin auseingezogen werden kann, ist in größeren kesseln das Gasvolumen bereits so groß, dass eine Kessel- türe abgesprengt werden kann. Es daher bei ETA HACK Kesseln ab 130 kW eine Verpuffungklappe erorderlich. Verpuffungsklappe für Hochpunkte und lange Leitungen... -
Seite 20: Wasserhärte Und Korrosion
Mittel nicht einstellt, ist dieser durch Zugabe von 10 g/m³ Trina- mehr. Korrosionsinhibitoren sparsam einsetzen. triumphosphat (Na3PO4) oder 25 g/m³ kristallwas- Bei Anlagen mit Puffer, deren Wasservolumen sergebundenen Trinatriumphosphat (Na3PO4.12H2O) www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 21: Entlüftung, Ausgleich, Systemtrennung
Entlüftung, Ausgleich, Systemtrennung Ausgleichsgefäß gegen Absperren sichern im Verhältnis zu den Innenfl ächen groß ist, eher die Hälfte der Herstellerangaben als das Doppelte Alle Absperrorgane am Weg vom Ausgleichgefäß dosieren. zum Kessel und am Weg zum Pufferspeicher sind entweder als Kappenventile auszuführen oder das Schutz gegen Luftkorrosion Handrad bzw. -
Seite 22: Rücklaufanhebung Und Sicherheitseinrichtungen
Fehlfunktionen und vor allem auch ein nicht schlie- ßendes Ventil erkannt werden. Ist kein Kanalan- schluss vorhanden, ist der Ablauf in einem Rohr zum Boden zu führen, um beim Abblasen von heißem Wasser oder Dampf niemand zu gefährden. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 23: Energiesparpumpen
Je tiefer die Rücklauftemperatur zum Puffer ist, umso größer wird seine Wärmespeicherkapazität. Bei Heiz- körpern kann mit engen feinsteinstellbaren Thermo- statventilen (kvs kleiner 0,35) die Pufferausnutzung deutlich verbessert werden. Mit einem Frischwassermodul kann die Warmwas- serbereitung platzsparend in den Puffer integriert... -
Seite 24: Bei Kleiner Heizlast Entweder Puffer Installieren Oder Kurze Heizzeiten Einstellen
400 lt 1.100 lt 1.500 lt 8,0 m² • Für Luftheizungen oder auch nur einzelne Heizge- bläse, die ohne Vorlaufzeit für den Kessel gestartet werden. • Für die Einbindung einer Solaranlage in eine Niedertemperaturheizung. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 25 Absenktemperaturen zu minimieren sind. Diese Richtwerte können auch der nachfolgenden Tabelle entnommen werden. Erforderliches Volumen in Abhängigkeit von Leistung und Spreizung Spreizung 20 kW 25 kW 35 kW 50 kW 70 kW 90 kW 130 kW 200 kW 350 kW 10°C 900 lt 1.100 lt 1.500 lt 2.200 lt 3.000 lt 3.900 lt 5.600 lt 8.600 lt 15.000 lt...
-
Seite 26: Montage
Die Stokerschnecke ragt in die Öffnung am Kessel. Die beiden Stellschrauben an der Unterseite des Stokers dienen als Stütze. Diese beiden Schrauben M10 x 25 rausdrehen bis sie am Boden anliegen und anschließend kontern. Stellschrauben an Boden anpassen www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 27: Zellradschleuse Anbringen
Montage Zellradschleuse Zellradschleuse anbringen Vor dem Aufsetzen der Zellradsschleuse, die Dich- tung am Stoker auf Beschädigung kontrollieren. 4 Inbusschrauben M10 x 30 von der Unterseite des Stokers montieren und die Zellradschleuse befestigen. Darauf achten, dass die Dichtung nicht beschädigt wird. Inbusschrauben von unten montieren Stokermotor aufsetzen... -
Seite 28: Getriebe
Dichtung (aus dem Lieferumfang) einseitig aufgeklebt werden um Staubaustritt zu vermeiden. Dichtung aufkleben Dichtung aufkleben Keilwellenverbindungen einfetten Die Keilwellenverbindungen der Schnecken offener Trog mit Schnecke Getriebe für einfetten, um die Montage zu erleichtern. Knickarme www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 29: Offenen Trog Mit Getriebe Verschrauben
Austragung Geschlossene Tröge Offenen Trog mit Getriebe verschrauben Die Windungen der Schnecke im offenen Trog, geringer Abstand sind am Beginn (beim Keilwellenprofil) enger zwischen den Windungen Keilwellenprofil beieinander. Der Abstand zwischen den Windun- gen ist geringer. Erst im Übergang zum geschlos- senen Trog weitet sich der Abstand zwischen den Windungen. -
Seite 30: Startschnecke
Die gesamte Austragung anheben und den Kugelkopf in die Öffnung der Zellradschleuse einsetzen. Darauf achten, dass der Kugelkopf satt aufliegt. Drehrichtung des Rührwerks Die Drehrichtung des Rührwerks ist, vom Lager zum Kessel gesehen, immer gegen den Uhrzeigersinn. Drehrichtung www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 31: Ein- Und Mehrteilige Blattfedern
Austragung Ein- und Mehrteilige Blattfedern Austragung mit Blattfedern Bei Austragungen mit Blattfedern (ein- oder mehr- teilig) werden die Blattfedern direkt am Rührteller montiert. Die Montage für Austragungen mit Knickarm ist auf Seite 33 beschrieben. Rührteller aufsetzen Rührteller für Die Scheibe und Schraube der Antriebswelle am Blattfedern Getriebe lösen und den Rührteller auflegen. - Seite 32 Stützfuß montieren bei längeren Austragungen Bei längeren Austragungen muss der mitgelieferte mit Betonanker am Stützfuß an einem Trog montiert werden, um ein Boden fixieren durchhängen der Austragung zu vermeiden. Die Montage auf Seite 36 fortsetzen. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
-
Seite 33: Austragung Mit Knickarmen
Austragung Rührwerk mit Knickarmen Austragung mit Knickarmen Diese Austragungen werden verwendet für größere Lagerräume (4 m bis 6 m Durchmesser). Die Blattfedern werden hier direkt an den Knickarmen befestigt und nicht am Rührteller. Der Rührteller dient hier nur als Abdeckung. Bei Austragungen mit einem Durchmesser von 5,5 m und 6,0 m, werden doppelte Knickarme verwendet. - Seite 34 Schrauben vorsichtig entfernen, das Rührwerk min. 10 mm neigen und die Schrauben wieder montieren. Boden Schraube lockern, Höhe einstellen Wird später ein Schrägboden im Lager montiert, muss die zusätzliche Dicke des Bodens berück- sichtigt werden. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
-
Seite 35: Rührteller Wieder Montieren
Austragung Rührwerk mit Knickarmen Rührwerk mittig im Lager positionieren Das Rührwerk eine ganze Umdrehung per Hand drehen und den Abstand der Blattfederenden zu den Wänden des Lagers kontrollieren. Anschließend das Rührwerk so ausrichten, dass der Abstand zu den Wänden gleichmäßig ist. Zur Kontrolle das Rührwerk nochmals drehen. -
Seite 36: Antriebsmotor Der Austragung Montieren
Antriebsstummel der Startschnecke und die Nut am Antriebsmotor der Austragung einfetten. Das Rührwerk per Hand drehen, um die Passfeder der Startschnecke zur Nut im Getriebemotor auszu- richten. Den Antriebsmotor aufschieben und mit 4 Schrauben M10 x 25 montieren. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 37: Antriebskette Anbringen
Montage Entlüftungsventil, Antriebskette Entlüftungsschraube am Getriebe montieren Entlüftungsschraube Das Getriebe ist bereits werkseitig mit Öl gefüllt montieren und durch eine Verschlussschraube geschlossen um Ölaustritt beim Transport zu verhindern. M10 x 25 Nach dem Aufsetzen, muss die Verschlussschraube gegen das mitgelieferte Entlüftungsschraube ausgetauscht werden. -
Seite 38: Abdeckung, Zündgebläse
Verkabelung sind ab Seite 46 ersichtlich. Bei der Kabelführung darauf achten dass keine Kabel auf dem Stokerkanal liegen, weil sich dieser erwärmt. Deshalb die Kabel unterhalb der Zellradschleuse zum Kessel hin führen. Kabel an der Unterseite zum Kessel führen www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 39: Aschebox Montieren
Montage Aschebox Haltegriffe an Aschebox befestigen Die beiden Haltegriffe mit jeweils zwei Inbus- Lagerung für Räder schrauben M8 x 20 an der Aschebox befestigen. Haltegriff Stellfüße einschrauben An beiden Stellfüßen eine Skt.Mutter M8 montieren und beide Stellfüße an der Unterseite der Aschebox locker einschrauben. -
Seite 40: Halterung Für Griffstange Montieren
Die Position so wählen, dass das Ende der Griffstange am Boden aufl iegt. Griffstange an Aschebox einrasten Die Griffstange in die Arretierung der Aschebox einhängen und fi xieren. Die Aschebox kann nun bequem bewegt werden zum Entleeren. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 41: Sicherheitseinrichtungen Montieren
Thermostat Hupe auf65øCeinstellen Selbsttätige Löscheinrichtung (SLE) In Österreich ist je nach Ausführung der Heizanlage diese Sicherheitseinrichtung erforderlich. Sie dient selbsttätige Löscheinrichtung TšB ETAHeiztechnik Tempe zur selbsttätigen Eindämmung eines Rückbrandes Gewerbepark1 Hackg 4716Hofkirchen Wasserversorgung innerhalb der Austragung (siehe auch Seite 13). -
Seite 42: Sicherheitseinrichungen, Mauerdurchbruch
Rührwerk bildet und Personen die sich auf dem Anlage vom Stromnetz trennen! Hackguthaufen befinden, können einbrechen und Betreten des Brennstoffhaufens verschüttet oder von der Austragschnecke erfasst verboten! werden. Spielende Kinder fernhalten! Eventuellen Schrägboden im Lagerraum errichten Siehe hierzu die nachfolgende Seite. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 43: Brennstoff-Lagerraum
Lagerraum Dimensionierung, Hackgutlager Brennstoff-Lagerraum Auf den nachfolgenden Seiten finden Sie Informa- tionen rund um den Brennstoff-Lagerraum und der Austragung um einen reibungslosen Betrieb zu ermöglichen. Dimensionierung der Austragung Durch die Rotation der Blattfedern wird der Lager- raum immer kreisförmig ausgeräumt. Bei einem eckigen Lagerraum verbleibt dadurch stets ein Teil des Brennstoffs ungenützt in den Ecken. -
Seite 44: Bei Pelletslager
Höhe der Blattfedern angebracht werden. Die Blattfedern streifen dann nur am Holz und Holzbretter verursachen keine Beschädigung des Mauerwerks und weniger Lärm. Die Bretter verschleißen zwar mit der Zeit, sind aber dann einfach auszutauschen. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 45: Schrägboden Für Den Brennstoff
Lagerraum Schrägboden, Wartungsöffnung Schrägboden für den Brennstoff Mit dem Schrägboden im Lagerraum, gelangt der Brennstoff nicht unter das Rührwerk, und wird dadurch von den Blattfedern der Austragung erfasst und zum Kessel befördert. Ohne Schrägboden, wird beim Befüllen des Lagers zuerst das Volumen unterhalb der Blattfedern mit Brennstoff gefüllt, bevor die Austragung den Kessel beliefern kann. -
Seite 46: Elektrischer Anschluss
HACK 20 bis 90 kW Elektromontage ** Konfigurationsabhängig www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 47 Elektromontage HACK 20 bis 90 kW Neutralleiter muss VOR dem Einschalten geprüft werden, sonst nimmt die Steuerung Schaden und führt zu Gewährleistungsverlust Montage Hack 20 bis 200 kW 2011-11...
-
Seite 48: Hack 130 Kw
HACK 130 kW Elektromontage ** Konfigurationsabhängig www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 49 Elektromontage HACK 130 kW Neutralleiter muss VOR dem Einschalten geprüft werden, sonst nimmt die Steuerung Schaden und führt zu Gewährleistungsverlust Montage Hack 20 bis 200 kW 2011-11...
-
Seite 50: Hack 200 Kw
HACK 200 kW Elektromontage ** Konfigurationsabhängig www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... - Seite 51 Elektromontage HACK 200 kW Neutralleiter muss VOR dem Einschalten geprüft werden, sonst nimmt die Steuerung Schaden und führt zu Gewährleistungsverlust Montage Hack 20 bis 200 kW 2011-11...
-
Seite 52: Vorraussetzungen
Kessel mit Touchscreen und Software 1.18.0 oder höher Die Fernbedienung ermöglicht mittels einem PC, Smartphone oder Tablet (Pad) Ihren ETA Kessel von Zur Fernbedienung muss der Kessel mit einer der Ferne über das Internet zu steuern, genauso als ETAtouch Regelung (Touchscreen) ausgestattet sein. -
Seite 53: Netzwerkkabel Zu Touchscreen
Bei der HACK 200 liegt das Patchkabelende im Regelungskasten an der Kesselseitenwand. Sind alle Daten eingegeben, die Taste [Abschicken] drücken. Die Daten werden an ETA übermittelt Touchscreen in einer Regelungserweiterung und Sie erhalten Ihre persönlichen Zugangsdaten (Wandgehäuse) mit der Fernbedienung steuern? (Benutzername und Passwort) an die angegebene E-Mail Adresse. -
Seite 54: Netzwerkeinstellungen Kontrollieren
Kessel mit Hauptschalter neu starten Es erscheint eine Meldung, dass die Änderungen erst beim nächsten Neustart übernommen werden. Die Meldung bestätigen und den Kessel am Haupt- schalter ausschalten und nach zirka 10 Sekunden wieder einschalten. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 55: Touchscreen Registrieren
Fernbedienung Touchscreen registrieren Nach Neustart Persönliche Zugangsdaten eingeben die Berechtigung auf Service ändern Ihre persönlichen Zugangsdaten in die leeren Felder eintragen. Durch Antippen der Felder Nachdem der Kessel neu gestartet wurde, die erscheint eine Tastatur. Berechtigung wieder auf „Service“ stellen, um den Touchscreen zu registrieren. -
Seite 56: Zustand Der Internetverbindung
Um den Fehler einzugrenzen, kann es sinnvoll sein, an Stelle des Kessels einen Laptop an das Netzwerk anzuschließen, um die Netzwerkverbindung zu testen. Kann keine Verbindung aufgebaut werden, müssen die Zugangsdaten auf Richtigkeit geprüft werden. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 57: Checkliste Für Ordnungsgemäße Installation
Checkliste für eine ordnungsgemäße Installation Kesselinstallation Mindestabstände für Wartung eingehalten (siehe Seite 8) Rücklauftemperaturanhebung mit Mischer dimensioniert für Mindestrücklauftemperatur 60°C Rohrleitung im Bereich der Rücklauf-Temperaturmessstelle mindestens über eine Länge von 20 cm isoliert Trockener Aufstellraum Frostsichere Aufstellung oder mit Frostschutz gefüllt oder zumindest E-Heizstab im Puffer Ausreichende Zu- und Abluft im Aufstellraum des Kessels (siehe Seite 10) Sicherheit Kessel und Heizraum Sicherheitsventil ohne Absperrung am Kesselaustritt... -
Seite 58: Bei Einzelraumregelung
Bei langen waagrechten Verbindungsleitungen vom Kessel zum Schornstein ( L > 30d ) ist über dem Kessel eine Verpuffungsklappe erforderlich, die so eingebaut ist, dass keine Personen gefährdet werden Warmwasserbereitung Ausreichend großes Heizregister im Warmwasserspeicher, mindestens 2,5 m² Kleine Ladepumpe für den Warmwasserspeicher (2m-Pumpe), kleinste erforderliche Drehzahlstufe www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten... -
Seite 59: Wärmemengenzähler
Abstand von 5 mm der Blattfedern zum offenen Trog und Schrägboden kontrollieren Brennstoff Brennstoff kontrollieren. Hackgut nur in der Größe von G20 bis G50 mit maximal 35% Wassergehalt. Für sehr trockenen Brennstoff (zB: Tischlereiabfälle, Pellets, Hackgut <15% Wassergehalt) Abgasrückführung verwenden. -
Seite 60: Inbetriebnahme
Bescheinigung auszustellen. Außerdem hat der Heizungsbauer dem Betreiber die Bedienung und Wartung der Kesselanlage einschließlich aller Zusatzeinrichtungen eingehend zu erläutern, insbesondere die Funktion der sicherheitstech- nischen Ausrüstung und die Maßnahmen, die zur Aufrechterhaltung eines sicheren Betriebs notwendig sind. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
