vacon • 108
Die nachfolgende Abbildung zeigt ein Beispiel für einen Anschluss für die STO-Funktion.
Das externe Gerät muss mit 6 Leitern an den Umrichter angeschlossen werden.

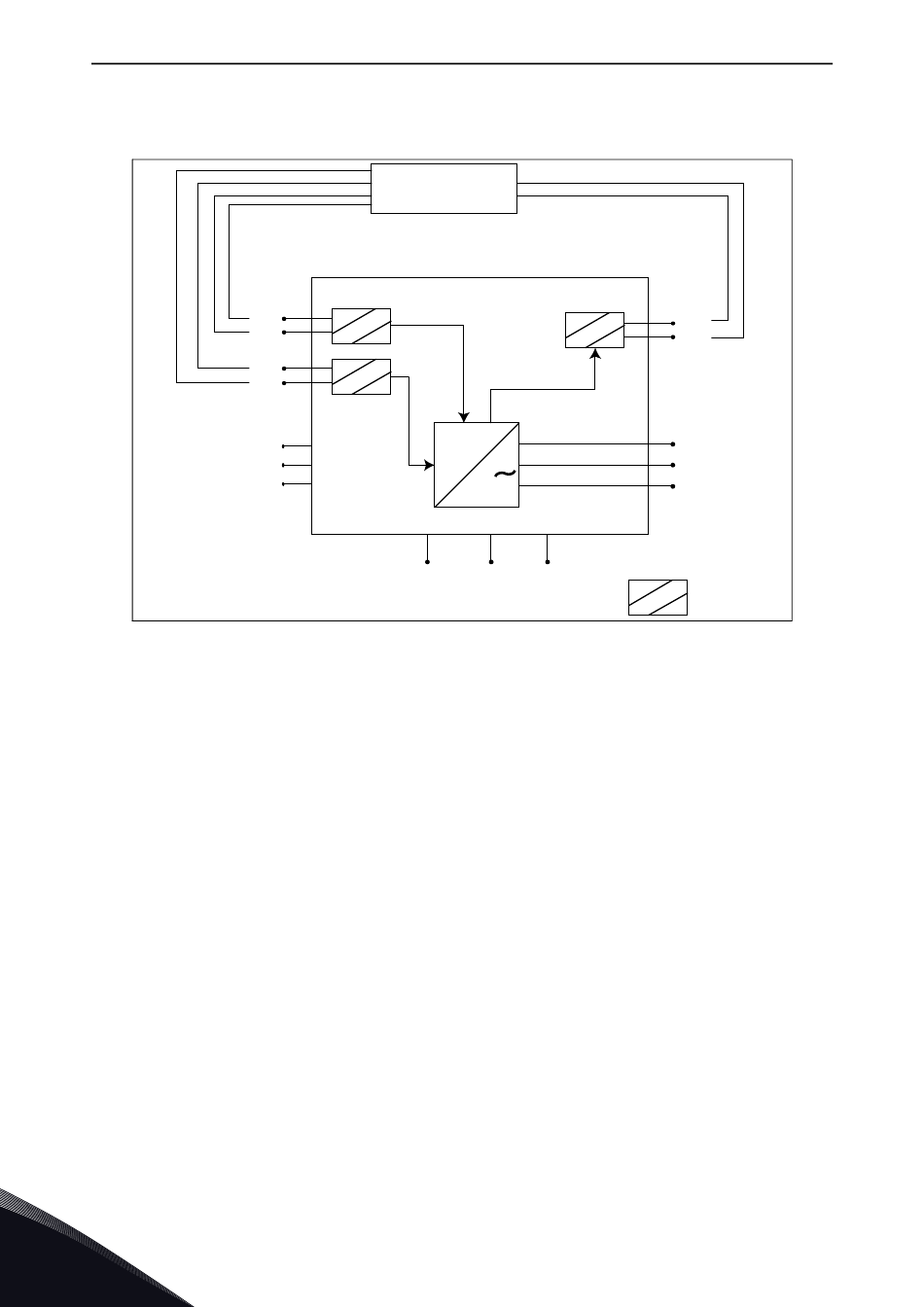

Abbildung 73. STO-Beispiel mit automatischer Überwachung der Rückmeldung und Verwendung
Das externe Gerät muss die STO-Funktion in Übereinstimmung mit Tabelle 45 überwachen.
Das Gerät muss die STO-Eingänge regelmäßig stromlos schalten und überprüfen, ob die
STO-Ausgaberückmeldung den erwarteten Wert annimmt.
Jeder Unterschied zwischen dem erwartetem und dem tatsächlichen Wert muss als Fehler
betrachtet werden und das System in einen sicheren Zustand überführen. Bei einem Fehler
überprüfen Sie die Verdrahtung. Bleibt der von dem externen Sicherheitsgerät erkannte Fehler
bestehen, muss der Umrichter ersetzt/repariert werden.
9
Externes Gerät
S1
R
G1
S2
R
G2
L1
L2
L3
Leistunseinheit
DC+/R+
beider STO-Eingänge. (*) Nur für MU3.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Safe Torque Off (Sicher abgeschaltetes
R
=
3
R- DC-*
F+
F-
U
V
W
R
Verstärkt
