Sicherheit
1.6

Isolationssystem

Bitte sehen Sie sich das in Abbildung 2 gezeigte Isolationssystem sorgfältig an,
bevor Sie Schaltkreise an die Einheit anschließen.
Die Steuereinheit des VACON
IEC 61800-5-1 im Hinblick auf DVA A-Schaltkreise und auch die strengsten
Isolationsanforderungen von IEC 60950-1 im Hinblick auf SELV-Schaltkreise.
Es muss zwischen den folgenden drei Anschlussgruppen unterschieden werden, abhängig vom
Isolationssystem des VACON
• Netz- und Motoranschlüsse (L1, L2, L3, U, V, W) oder (L, N, U, V, W)
• Relais (R01, R02)
• Steueranschlüsse (E/As, RS485, STO)
Die Steueranschlüsse (E/As, RS485, STO) sind vom Netz isoliert (die Isolation ist gemäß IEC 61800-
5-1 verstärkt), und die Masseklemmen (GND) sind über die Schutzerdung (PE) geerdet.
Das ist wichtig, wenn sie andere Schaltkreise an den Umrichter anschließen und die gesamte
Baugruppe prüfen müssen. Falls Sie Zweifel oder Fragen haben, wenden Sie sich bitte an Ihren
®
VACON Händler vor Ort.
R01 __
R02 __
10Vref __
Analogeingänge __
Digital-Eingänge __
Analogausgang __
24V __
RS485 __
STO __
L1
L2
L3

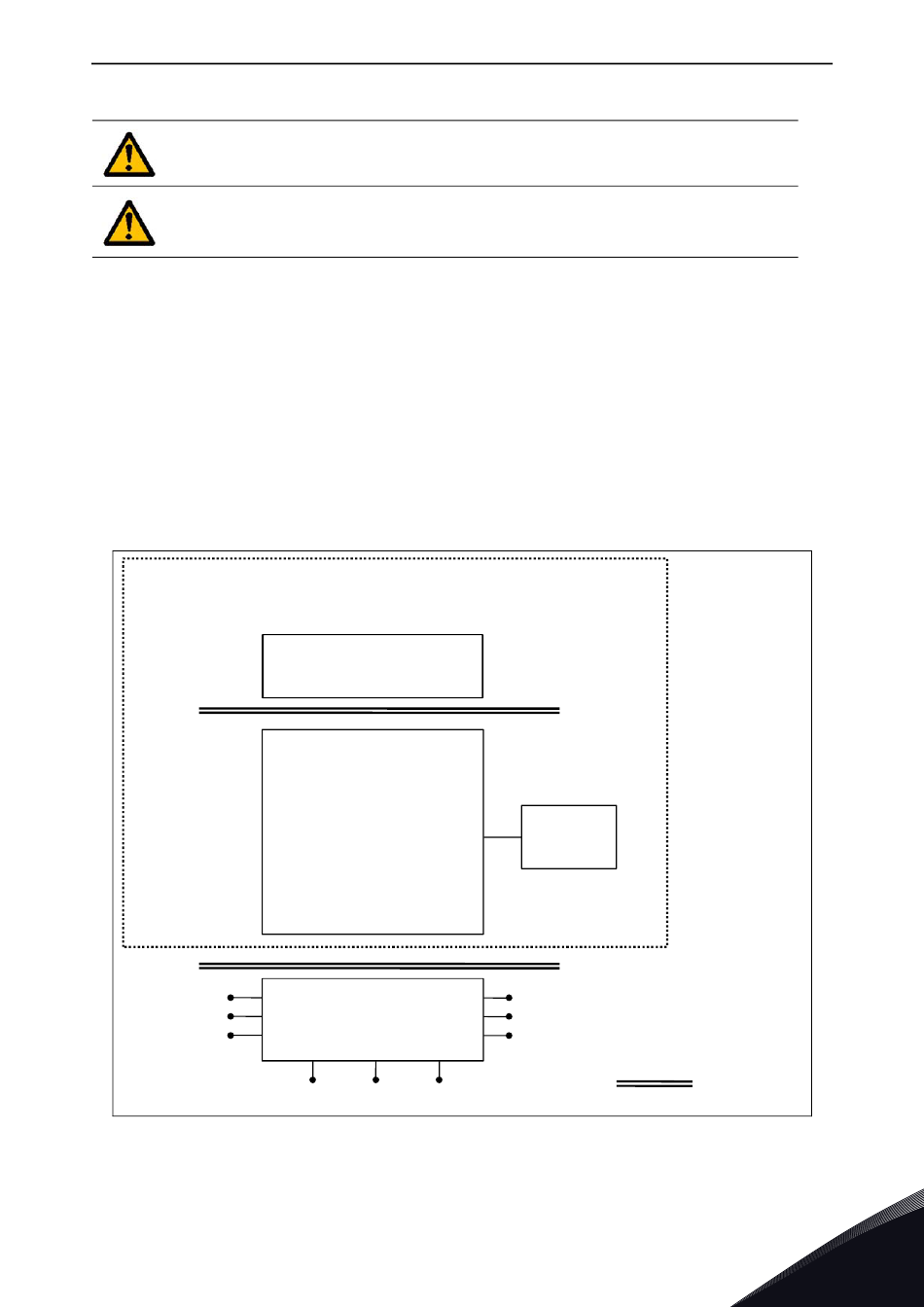

Abbildung 3. Isolationssystem (dreiphasige Version).
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
®
20 X erfüllt die Isolationsanforderungen der Norm
®
20 X:
(**)
(**)
DVC A oder Mains
DVC A
LEISTUNGSEINHEIT
Mains
(*)
DC- DC+/R+ R-
STEUEREINHEIT
Panel
U
V
W
vacon • 9
Verstärkt
