vacon • 76
8.2

Textsteuertafel

Auf dem Display der Steuertafel werden der Status von Motor und Frequenzumrichter angezeigt
sowie alle Unregelmäßigkeiten beim Betrieb von Motor oder Frequenzumrichter. Auf dem Display
sieht der Benutzer Informationen über seine aktuelle Position in der Menüstruktur und das
angezeigte Element.
Indikatoren:
Gruppen
8.3 Menüstruktur
Die Daten auf der Steuertafel sind in Menüs unterteilt. Verwenden Sie für die Navigation zwischen
den Menüs die Pfeile nach oben/unten. Sie wechseln zu einer Gruppe/einem Element, indem Sie OK
drücken. Wenn Sie auf die Taste „BACK/RESET" drücken, gelangen Sie zurück zur vorherigen
Ebene. Die Pfeile auf der linken Seite des Displays zeigen das aktive Menü an. In Abbildung 52 ist
das REF-Menü aktiv. In der nachfolgenden Tabelle wird die Struktur des Hauptmenüs gezeigt:
8
Indikatoren:
Status
READY
REF
MON
PAR
SYS/FLT
FWD FWD
Indikatoren:
Richtung

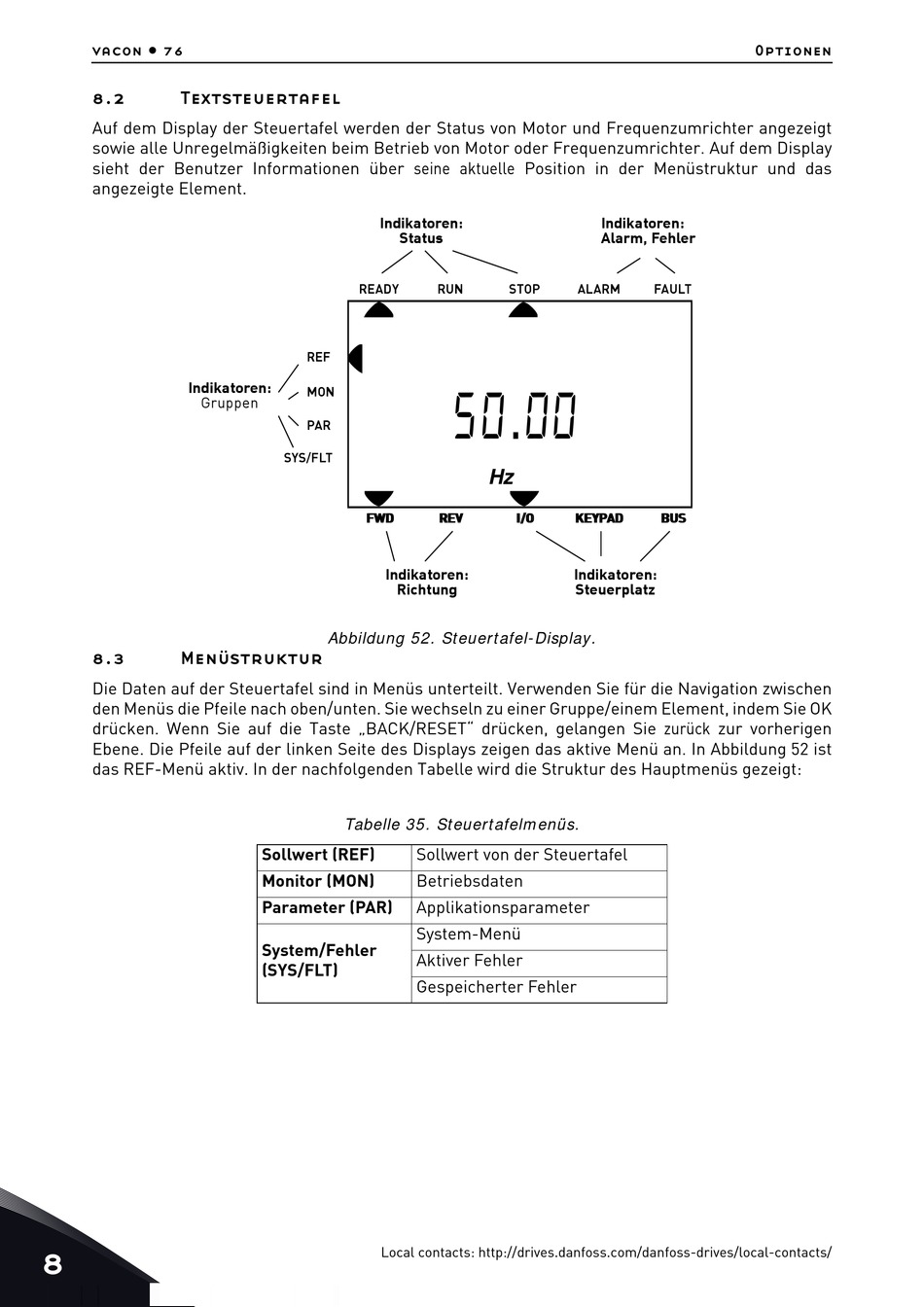

Abbildung 52. Steuertafel-Display.
Tabelle 35. Steuertafelmenüs.
Sollwert (REF) Sollwert von der Steuertafel
Monitor (MON) Betriebsdaten
Parameter (PAR) Applikationsparameter
System-Menü
System/Fehler
Aktiver Fehler
(SYS/FLT)
Gespeicherter Fehler
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Indikatoren:
Alarm, Fehler
RUN STOP ALARM
.
Hz
REV REV I/O I/O KEYPAD KEYPAD
Indikatoren:
Steuerplatz
Optionen
FAULT
BUS BUS
