Steuereinheit
5.3

Steuerkabel

Die Platzierung des Hauptklemmenblocks wird nachfolgend in Abbildung 34 gezeigt. Die
Steuerkarte ist mit 18 festen Steuer-E/A-Klemmen ausgestattet, die Relaiskarte mit 5. Darüber
hinaus sind die Klemmen für die STO-Funktion (Safe Torque Off) (siehe Kapitel 9) in der folgenden
Abbildung zu sehen. Die Signalbeschreibungen finden Sie in Tabelle 21.
5.3.1 Steuerkabelgrößen
Die E/A- (Steuerung und Relais) und STO-Kabel müssen abgeschirmte mehradrige Kabel mit den
folgenden Kabelgrößen sein:
2
• 0,14–1,5 mm ohne Aderendhülsen
2
• 0,25–1,5 mm mit Aderendhülsen (ohne Kunststoffhals)
2
• 0,25–1,5 mm mit Aderendhülsen (mit Kunststoffhals).
Die Anzugmomente für die E/A- (Steuerung und Relais) und STO-Klemmen finden Sie in der
Tabelle 20 unten.
E/A-Klemmen und STO-
Klemmen (Schraube M2)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

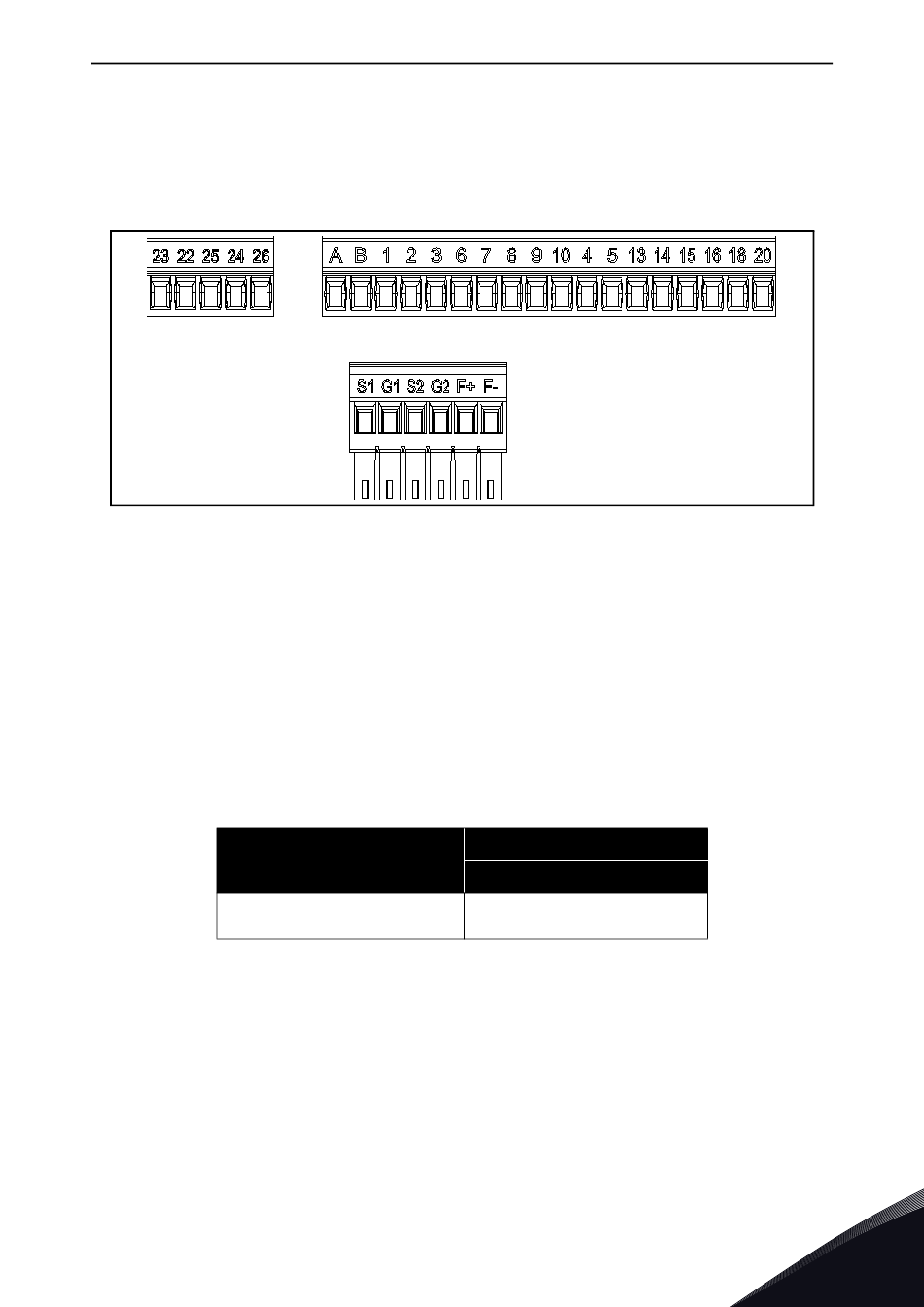

Abbildung 34. Steueranschlüsse.
Tabelle 20. Anzugsmoment für Steuerkabel.
Klemmschraube
Anzugsmoment
Nm lb-in.
0,22 min 1,94 min
0,25 max 2,21 max
