Optionen
• Schließen Sie das Versorgungskabel an den Netzschalter an, indem Sie es von
unten durch die Kabelbuchse führen (verwenden Sie die Kabelbuchse, um das
3
Kabel am Umrichter versiegeln zu können), und dann durch den Klemmenkasten,
wie in der nachfolgenden Abbildung gezeigt.
• Bringen Sie die Baugruppe des einfachen Bedienfelds mit den Kabeln im
4
Umrichter an und befestigen Sie ihn mit seinen Schrauben.
• Schließen Sie die Kabel vom Netzschalter an die Leitungsklemmen an.
Die Kabel müssen an die Klemmen L1, L2 und L3 angeschlossen werden.
5
HINWEIS:
• Für die einphasige Version schließen Sie das BLAUE Kabel an N und das
BRAUNE Kabel an L an.
6
• Befestigen Sie die Kabel mit der Kabelklemme.

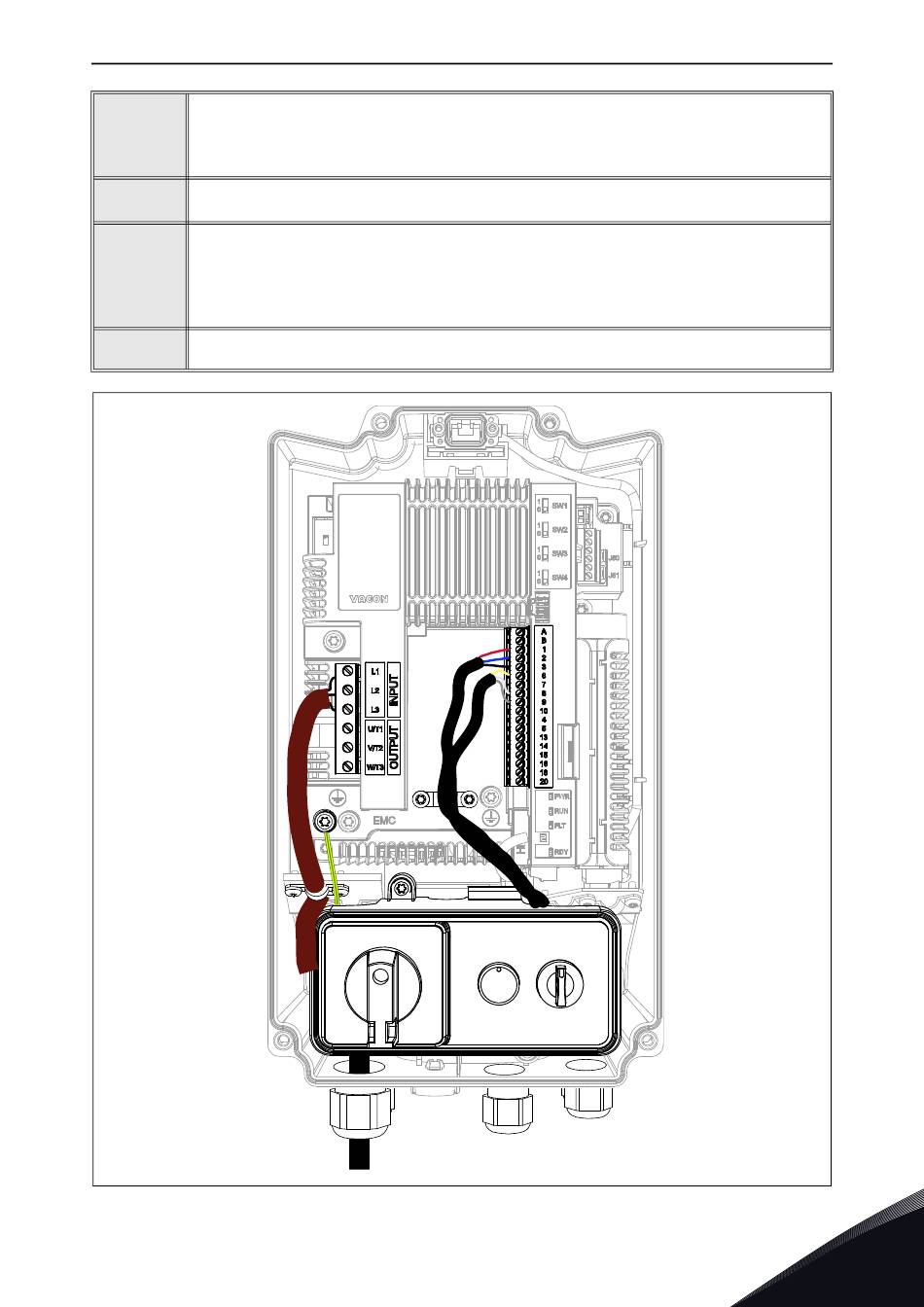

Abbildung 68. Angeschlossenes einfaches Bedienfeld (Beispiel: dreiphasiges MU2).
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
vacon • 99
