Netzanschlüsse
4.7

Kabelinstallation

• Vor Beginn der Installationsarbeiten prüfen, dass keine der Komponenten des Frequenzu-
mrichters unter Spannung steht. Lesen Sie die Sicherheitshinweise in Kapitel 1 sorgfältig
durch.
• Motorkabel in ausreichendem Abstand zu anderen Kabeln verlegen
• Parallelverlegung von Motorkabeln und anderen Kabeln über lange Strecken vermeiden.
• Für parallel zu anderen Kabeln verlaufende Motorkabel sind die in der unten stehenden
Tabelle angegebenen Mindestabstände einzuhalten.
• Die angegebenen Abstände gelten auch zwischen Motorkabeln und Signalkabeln anderer
Systeme.
• Die maximale Länge von Motorkabeln beträgt 30 m.
• Überkreuzungen von Motorkabeln mit anderen Kabeln in einem Winkel von 90 Grad ausführen.
• Ggf. Kabelisolationsprüfung durchführen (siehe Kapitel Kabel- und Motorisolationsprüfungen).
Führen Sie die Kabelinstallation anhand der folgenden Anweisungen durch:
1
Motor- und Netz abisolieren, wie unten empfohlen.
Erdungsleiter
A1
B1
NETZ
(1-phasig)
Gehäuse-größe
MU2
MU2 1-phasig
MU3
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Kabelabstand [m]
0,3
1,0
Erdungsleiter
C1 A1
T1 B1
NETZ

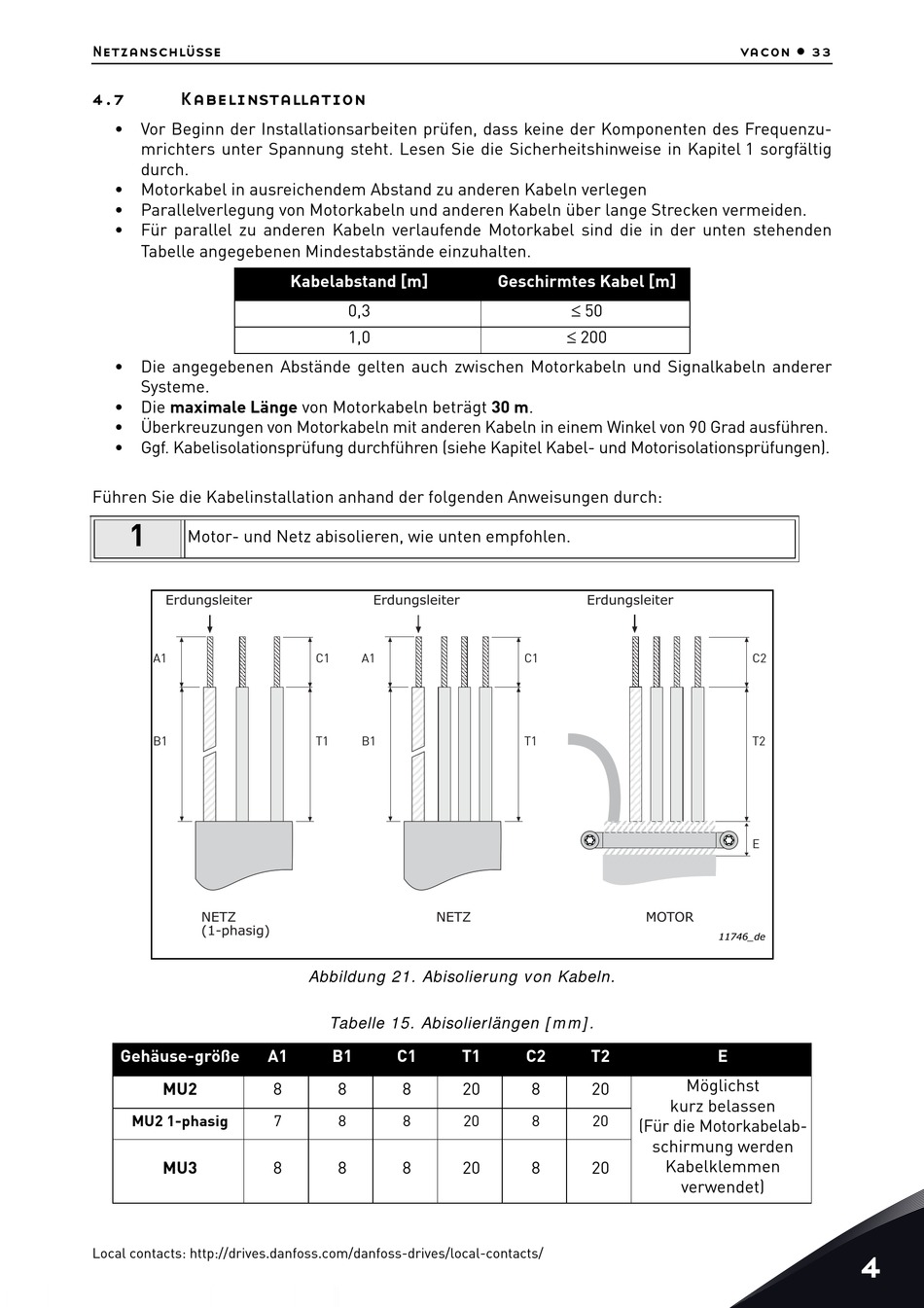

Abbildung 21. Abisolierung von Kabeln.
Tabelle 15. Abisolierlängen [mm].
A1 B1 C1
8 8 8
7 8 8
8 8 8
Geschirmtes Kabel [m]
 50
 200
Erdungsleiter
C1
T1
T1 C2 T2
20 8 20
20 8 20
20 8 20
vacon • 33
C2
T2
E
MOTOR
11746_de
E
Möglichst
kurz belassen
(Für die Motorkabelab-
schirmung werden
Kabelklemmen
verwendet)
4
