Technische Daten
Regeleigenschaften
Steueranschlüsse
Kommunikations-
schnittstelle
Umgebungs-
bedingungen
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
®

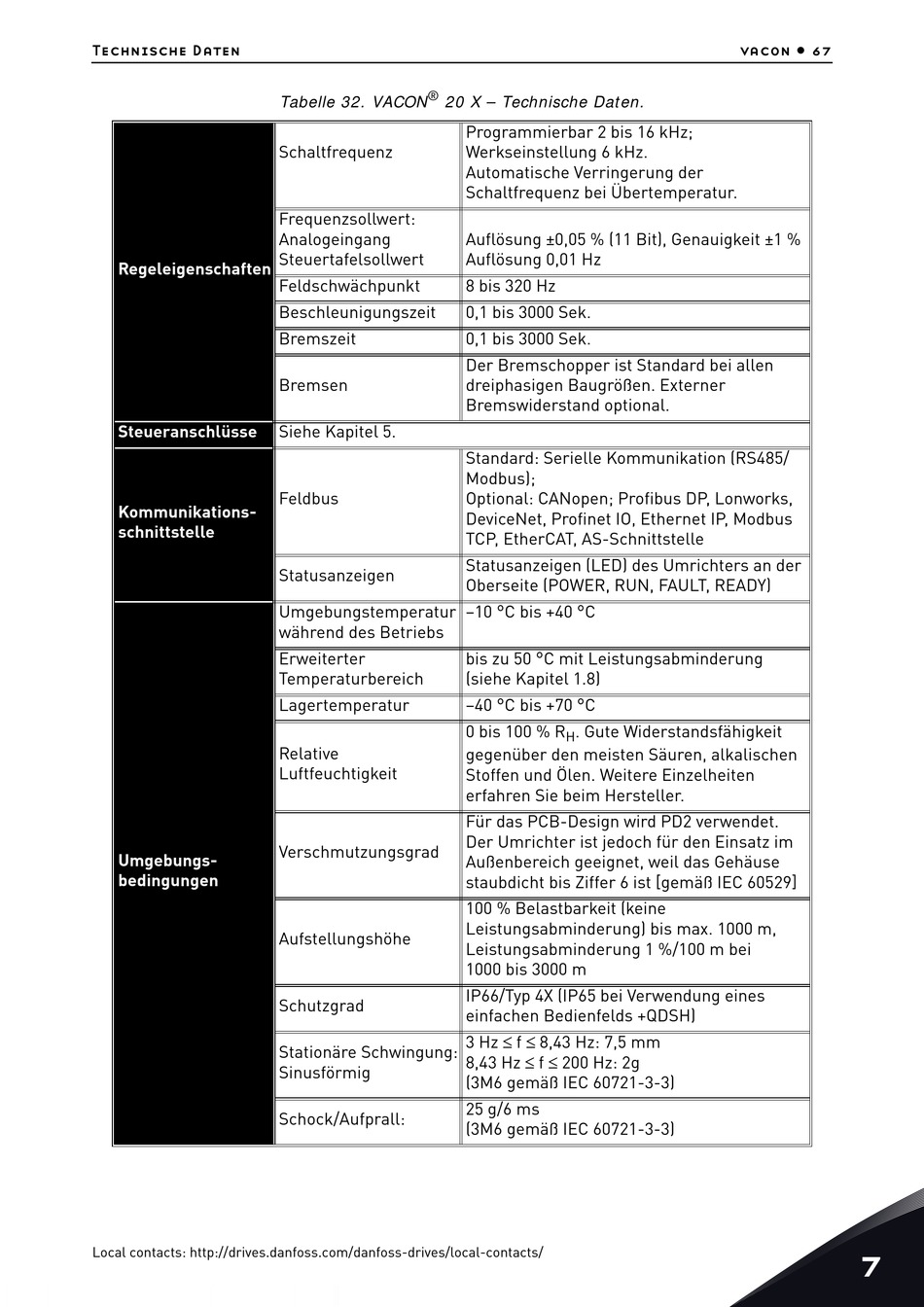

Tabelle 32. VACON 20 X – Technische Daten.
Schaltfrequenz
Frequenzsollwert:
Analogeingang
Steuertafelsollwert
Feldschwächpunkt
Beschleunigungszeit
Bremszeit
Bremsen
Siehe Kapitel 5.
Feldbus
Statusanzeigen
Umgebungstemperatur
während des Betriebs
Erweiterter
Temperaturbereich
Lagertemperatur
Relative
Luftfeuchtigkeit
Verschmutzungsgrad
Aufstellungshöhe
Schutzgrad
Stationäre Schwingung:
Sinusförmig
Schock/Aufprall:
Programmierbar 2 bis 16 kHz;
Werkseinstellung 6 kHz.
Automatische Verringerung der
Schaltfrequenz bei Übertemperatur.
Auflösung ±0,05 % (11 Bit), Genauigkeit ±1 %
Auflösung 0,01 Hz
8 bis 320 Hz
0,1 bis 3000 Sek.
0,1 bis 3000 Sek.
Der Bremschopper ist Standard bei allen
dreiphasigen Baugrößen. Externer
Bremswiderstand optional.
Standard: Serielle Kommunikation (RS485/
Modbus);
Optional: CANopen; Profibus DP, Lonworks,
DeviceNet, Profinet IO, Ethernet IP, Modbus
TCP, EtherCAT, AS-Schnittstelle
Statusanzeigen (LED) des Umrichters an der
Oberseite (POWER, RUN, FAULT, READY)
–10 °C bis +40 °C
bis zu 50 °C mit Leistungsabminderung
(siehe Kapitel 1.8)
–40 °C bis +70 °C
0 bis 100 % R . Gute Widerstandsfähigkeit
H
gegenüber den meisten Säuren, alkalischen
Stoffen und Ölen. Weitere Einzelheiten
erfahren Sie beim Hersteller.
Für das PCB-Design wird PD2 verwendet.
Der Umrichter ist jedoch für den Einsatz im
Außenbereich geeignet, weil das Gehäuse
staubdicht bis Ziffer 6 ist [gemäß IEC 60529]
100 % Belastbarkeit (keine
Leistungsabminderung) bis max. 1000 m,
Leistungsabminderung 1 %/100 m bei
1000 bis 3000 m
IP66/Typ 4X (IP65 bei Verwendung eines
einfachen Bedienfelds +QDSH)
3 Hz f8,43 Hz: 7,5 mm
8,43 Hz f200 Hz: 2g
(3M6 gemäß IEC 60721-3-3)
25 g/6 ms
(3M6 gemäß IEC 60721-3-3)
