MULTICAL® 403
6.2 Netzversorgung
MULTICAL® 403 ist mit Versorgungsmodulen für
entweder 24 VAC oder 230 VAC lieferbar.
Die Module gehören zur Schutzklasse II und
werden mittels eines Zweileiterkabels (ohne
Erde) durch die große Kabeltülle unten im
Anschlussbodenstück, die Zweite von rechts,
angeschlossen. Verwenden Sie Kabel mit
5-10 mm Außendurchmesser und beachten Sie
die ordnungsgemäße Abisolierung sowie die
korrekte Montage der Kabelentlastung.
Beim Anschluss an 230 VAC ist es wichtig,
darauf aufmerksam zu sein, dass die gesamte
Installation geltende Vorschriften erfüllen
muss. Die Zuleitung darf nicht mit einer
größeren Sicherung als die für die gegebene
Kabelgröße Erlaubte vorgesichert werden,
sehen Sie die Beispiele unten.
Zuleitung
2 x 0,75 mm
2
(Zubehör von Kamstrup A/S)
2 x 1,0 mm
2
Bei anderen Installationstypen oder wenn eine
größere Vorsicherung als die Obenstehende
benötigt wird, muss man sich mit einem
zugelassenen Elektroinstallateur beraten,
der die Ausführung des betreffenden
Installationstyps individuell beurteilen kann.
Nehmen Sie weiterhin zur Kenntnis, dass
Arbeiten an Festeinbauten sowie Eingriffe in
der Gruppenschalttafel, nur durch autorisierte
Fachkräfte durchgeführt werden dürfen.
Für die Installation in Dänemark: Siehe
"Installation an netzversorgte Ausrüstung
für die Verbrauchsregistrierung" von der
zuständigen dänischen Sicherheitsbehörde.
16
61
60
24 VAC
Z.B. kann ein Transformator 230/24 V,
Typ 66-99-403 verwendet werden.
Achtung: MULTICAL® 403 kann nicht mit 24
61
60
Max.
Sicherung
230 VAC
6 A
Dieses Modul wird bei direktem Netzanschluss
verwendet.
10 A
Achtung: Eine externe Versorgung darf

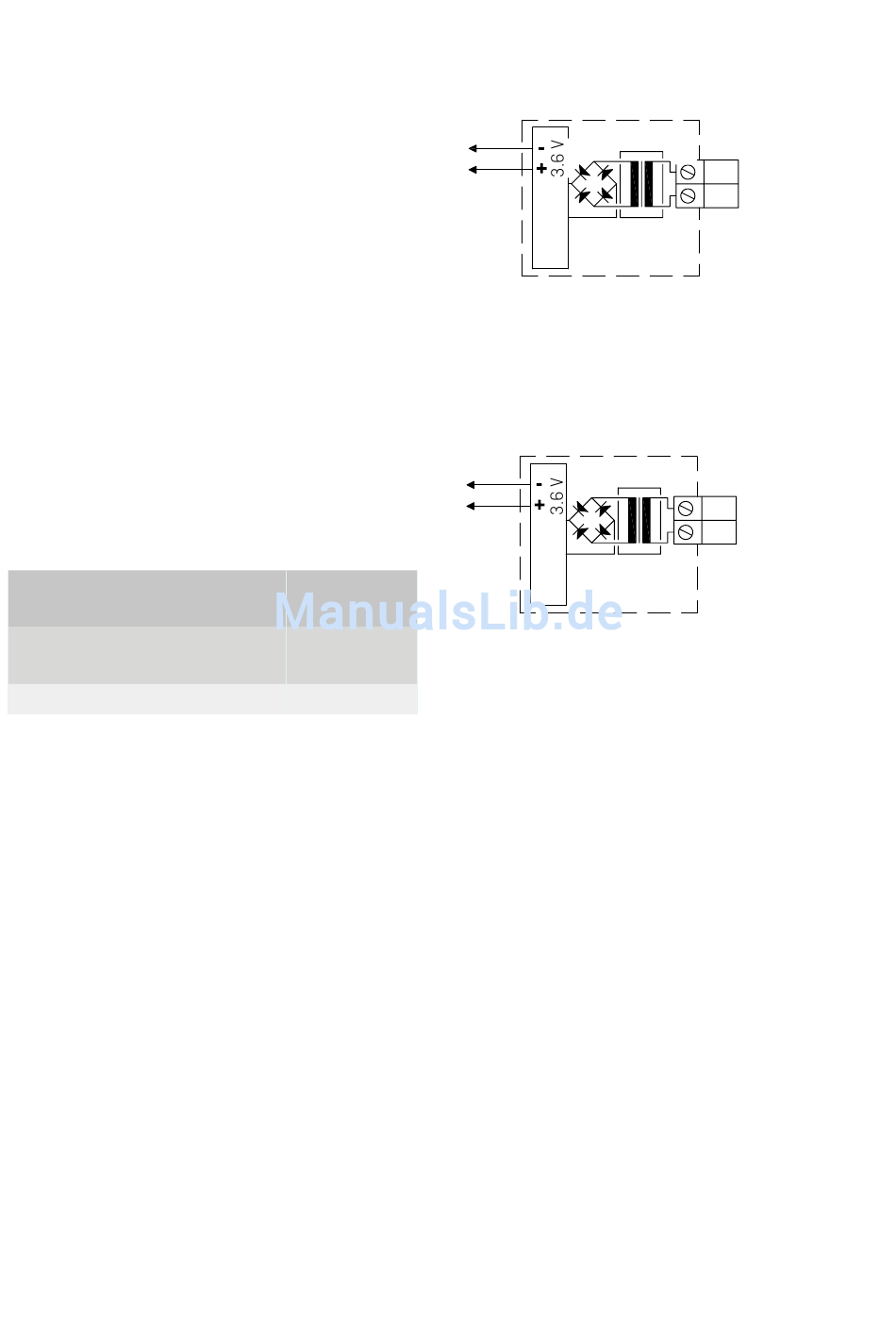

24 VAC Versorgung
Schwarz
Rot
VDC versorgt werden.
230 VAC Versorgung
Schwarz
Rot
nur dem Versorgungsmodul
angeschlossen werden.
Kamstrup A/S • 55121740_A3_DE_05.2016
97
24 VAC
98
27
230 VAC
28
