Elektrische Daten - bürkert 8045 Schnellstartanleitung

P (bar)
16
15
Metall
14
(PN16)
13
12
PVDF
11
10
9
8
PVC + PP
7
6
5
4
PVC (PN10)
3
2
1
0
-20 0 +20 +40 +60 +80 +100 +120
Außer DN100 für Messgeräte mit Clamp-Anschluss
1)
A: Verwendungsbereich

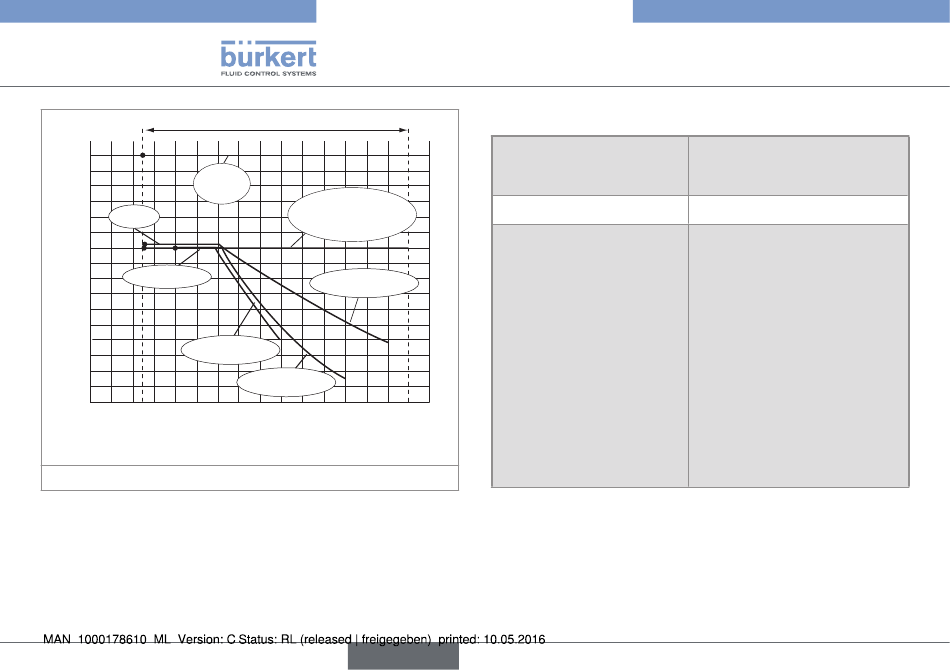

Bild 3: Flüssigkeits-Druck-Temperatur-Abhängigkeit eines 8045
mit Durchfluss-Sensor aus Edelstahl und Fitting S020 aus
Metall, PVC, PVDF oder PP
10
A
1)
DN100
für Messgeräte mit
Clamp-Anschluss
(PN10)
PVDF (PN10)
PP (PN10)
T (°C)
deutsch
Type 8045
Technische Daten
6.5.

elektrische daten

Betriebsspannung
Eigenstromverbrauch
transistor-ausgang do1
• Typ
• Funktion
• Frequenz
• Elektrische Daten
• Taktverhältnis bei f > 2 Hz
• Puls-Mindestdauer bei
f < 2 z
• Schutz
• 18-36 VDC, gefiltert und
geregelt
• Toleranz: ±5 %
300 mA max. (bei 18 V DC)
• NPN / PNP (je nach Verka-
belung), offener Kollektor
• Pulsausgang (Grundein-
stellung), einstellbar
• 0-250 Hz
• 5-36 V DC, max. 100 mA
• 1/2
• 250 ms
• galvanisch getrennt; Schutz
gegen Überspannung, Ver-
polung und Kurzschluss
