7.5.5. Verkabelung des
do1-Transistor-ausgangs
18-36 V DC
300 mA
+
-
Versorgungs-
(*)
spannung
Iout L+ L - PE P+ P-
Supply
AO1
18...36 Vdc

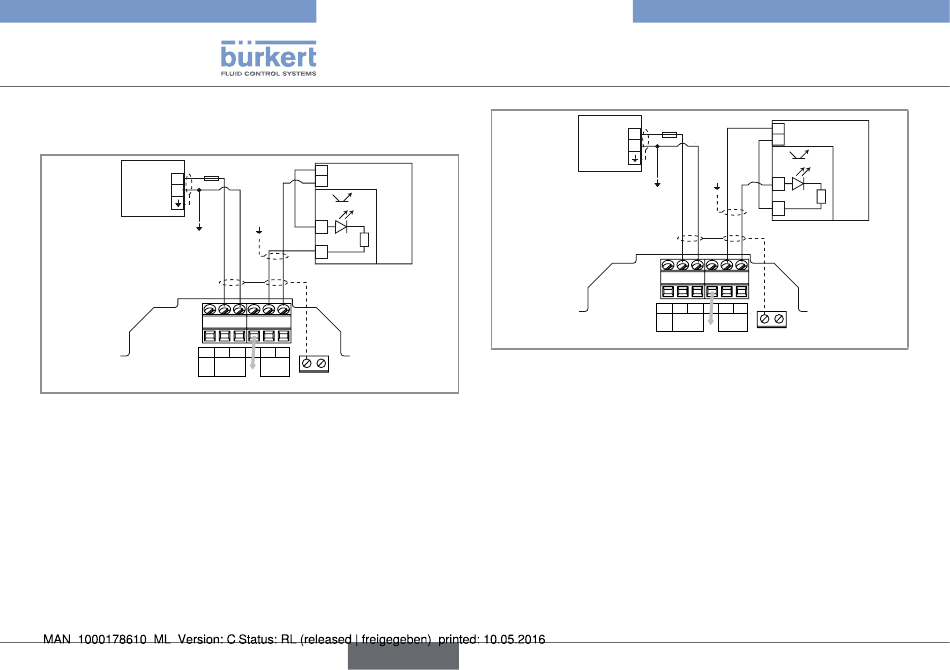

Bild 19: NPN-Anschluss des DO1-Transistorausgangs
*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen
22
+
5-36 VDC
-
+
-
SPS
PULSE
DO1
PE
deutsch
Type 8045
Installation und Verkabelung
18-36 V DC
300 mA
+
-
Versorgungs-
(*)
spannung
Iout
AO1
Bild 20: PNP-Anschluss des DO1-Transistorausgangs
*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen
+
5-36 VDC
-
+
-
SPS
L+ L - PE P+ P-
Supply PULSE
18...36 Vdc DO1
PE
