7.5.2. affectation des bornes et utilisation
des sélecteurs
A
CURRENT
SINK SOURCE
Câble en nappe
B
4 points prove-
OFF ON
nant du capteur
de débit
4
DO3
5
Sélecteur A : voir Fig. 13
Sélecteur B : voir Fig. 14
18
1
Iout L+ L - PE P+ P-
Supply PULSE
AO1
18...36 Vdc DO1
PE
DI1
PE
-
+
DO2
bornier 1
Iout : sortie 4-20 mA (AO1)
L+ : V+ (alimentation positive)
L- : 0V (masse de l'alimentation)
PE : terre fonctionnelle câblée en usine (voir Fig. 15)
P+ : sortie transistor positive (DO1)
2
P- : sortie transistor négative (DO1)
bornier 2
PE : blindages du câble d'alimentation et des sorties AO1
et DO1
3
bornier 3
PE : terre fonctionnelle du câble de l'entrée numérique DI1
- : signal négatif de l'entrée DI1
+ : signal positif de l'entrée DI1
bornier 4 : câblage de la sortie relais DO2
bornier 5 : câblage de la sortie relais DO3

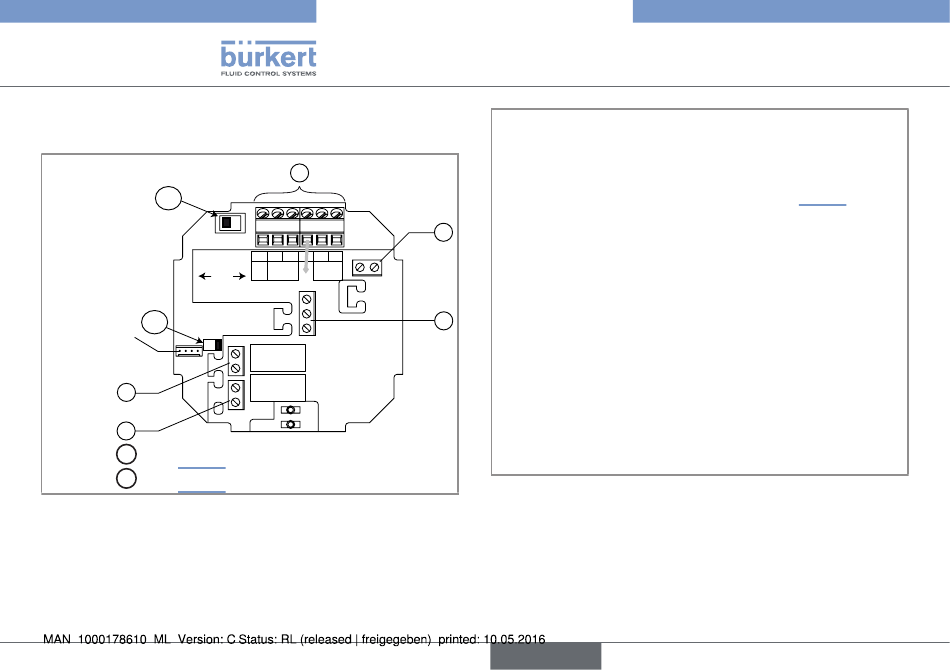

Fig. 12 : Affectation des bornes
