Abschirmung des Versorgungskabels
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
1)
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen.

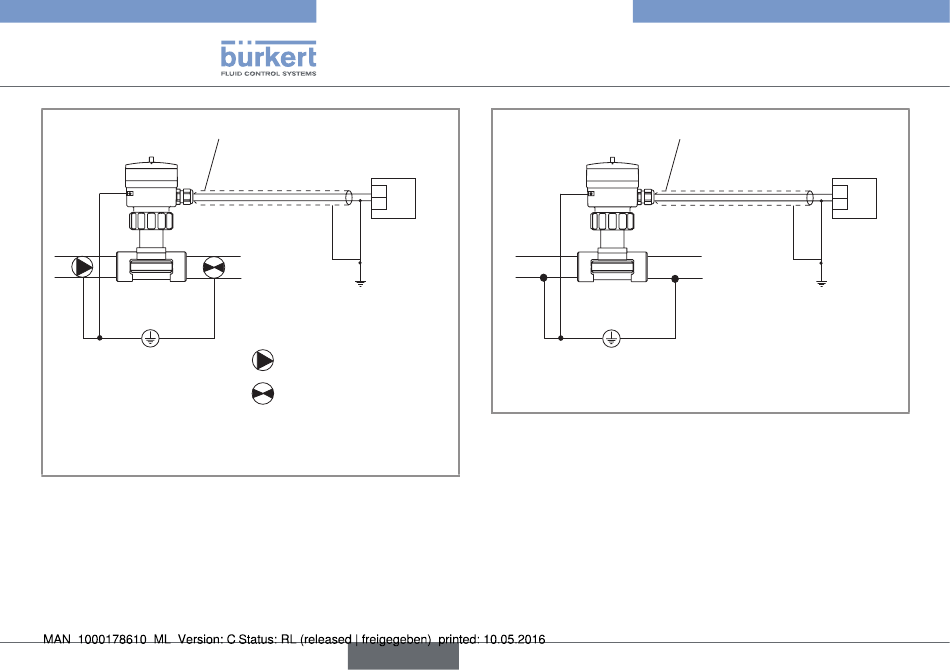

Bild 10: Prinzipschaltbilder einer Äquipotentialität bei
Rohrleitungen aus Kunststoff
18
Versorgungsspannung
18-36VDC
+
-
1)
Rohrleitung aus Kunststoff
Ventil, Pumpe,... (oder Erdungs-
ringe, nicht mitgeliefert, in die
Rohrleitung eingesetzt)
deutsch
Type 8045
Installation und Verkabelung
Abschirmung des Versorgungskabels
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
1)
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen.
Bild 11: Prinzipschaltbilder einer Äquipotentialität bei
Rohrleitungen aus Metall
Versorgungsspannung
18-36VDC
+
-
1)
Rohrleitung aus
Metall
