Elektrische Daten - bürkert FLOWave S 8098 Schnellstartanleitung

6.11

Elektrische Daten

Unzulässige Spannung
Zulässige Temperatur für begrenzte Dauer
Umgebungstemperatur °C
80
70
60
50
40
30
20
10
0
-20 0 20 40
-10
-20

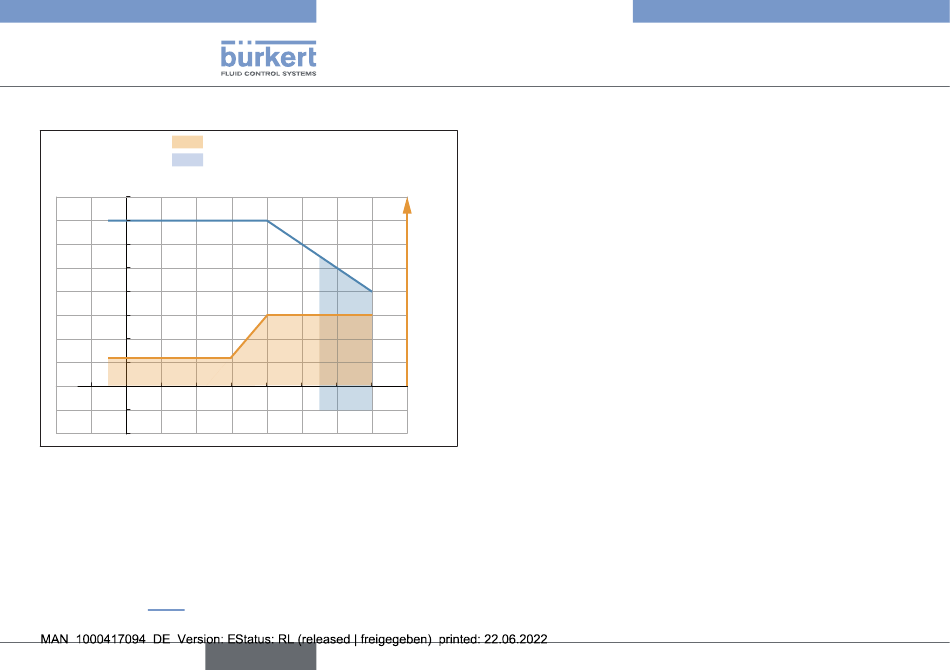

Bild 8: Mindestversorgungsspannung je nach Umgebungstemperatur
und Flüssigkeitstemperatur
Anschlüsse Rundsteckverbinder
ohne Ausgänge M12 x 1, 5-polig
mit Ausgängen M12 x 1, 8-polig
Betriebsspannung 12...35 V DC ±10 %
M indestversorgungsspannung hängt von der Flüssig-
keitstemperatur und der Umgebungstemperatur ab:
siehe Bild 8
16
Betriebsspannung V DC
60 80 100 120 140 160
Flüssigkeitstemperatur °C
deutsch
Gefiltert und geregelt
Schutzkleinspannungskreis (SELV-Kreis)
Limited Power Source (LPS) nach UL/EN 60950-1
oder eingeschränkter Stromkreis nach UL/EN 61010-1
Stromaufnahme
Leistungsaufnahme
ohne Ausgänge
35
mit Ausgängen
30
Verpolung
25
Ausgänge (Variante) k onfigurierbar als Analogausgang oder
20
Analogausgang
15
Strom
10
5
Digitalausgang
Transistor
NPN oder PNP
Typ 8098
Technische Daten
max. 1 A
≤ 2,5 W
≤ 5 W
Geschützt
Digitalausgang
4 ...20 mA
3,6 mA oder 22 mA zum Anzeigen eines
Fehlers
Ausgangsunsicherheit ±0,04 mA
Auflösung: 0,8 μA
Erkennung offener Regelkreise (Software-
Diagnosefunktion)
Senke- oder Quelle-Betriebsart
Galvanisch getrennt, passiv
Verpolungsschutz
Maximale Schleifenimpedanz 1300 Ω bei
35 V DC, 1000 Ω bei 30 V DC, 700 Ω bei
24 V DC, 450 Ω bei 18 V DC
