bürkert 8045 Schnellstartanleitung Seite 73

Caractéristiques techniques
Pression du fluide La pression du fluide peut être limitée
par la température du fluide, par le
matériau du capteur de débit, par le
matériau et le DN du raccord S020
utilisé.
• 8045 avec capteur de • PN10
débit en PVDF
• 8045 avec capteur de • PN16
débit en acier inoxydable
A
P (bar)
10
9
8
7
PVC + PP
6
5
4
3
PVC (PN10)
2
1
0
0 +20 +40
A : plage d'utilisation

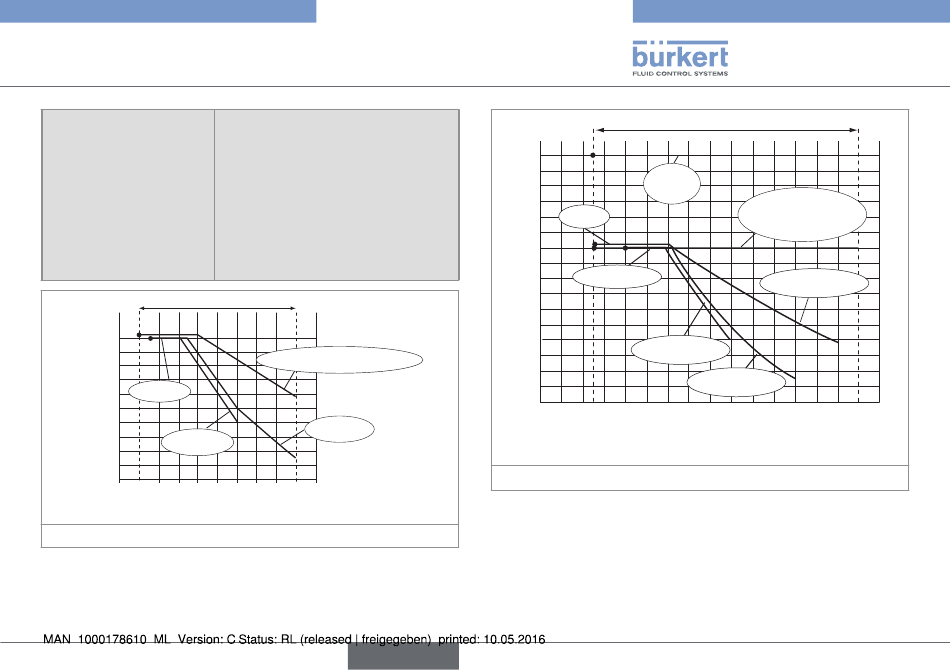

Fig. 2 : Dépendance température - pression du fluide pour un
8045 avec capteur de débit en PVDF et raccord S020 en
métal, PVC, PVDF ou PP
Type 8045
PVDF (PN10) / métal
PP (PN10)
T (°C)
+60 +80
français
P (bar)
16
15
Métal
14
(PN16)
13
12
PVDF
11
10
9
8
PVC + PP
7
6
5
4
PVC (PN10)
3
2
1
0
-20 0 +20 +40 +60 +80 +100 +120
Sauf DN100 pour appareil à raccordement clamp
1)
A : plage d'utilisation
Fig. 3 : Dépendance température - pression du fluide pour un
8045 avec capteur de débit en acier inoxydable et raccord
S020 en métal, PVC, PVDF ou PP
A
1)
DN100
pour appareil à
raccordement clamp
(PN10)
PVDF (PN10)
PP (PN10)
T (°C)
9
