Installation et câblage
7.5.5. câbler la sortie transistor Do1
18-36 V DC
300 mA
+
-
Alimentation
(*)
Iout L+ L - PE P+ P-
Supply
AO1
18...36 Vdc

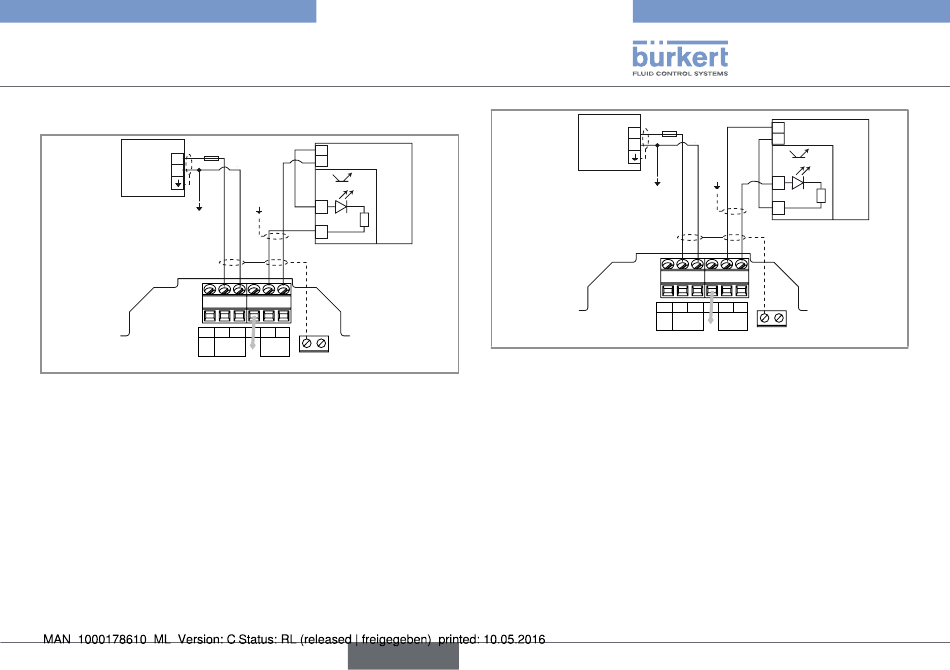

Fig. 19 : Câblage en NPN de la sortie transistor DO1
*) si une mise à la terre directe est impossible, brancher un conden-
sateur de 100 nF / 50 V entre la borne négative de l'alimentation et
la terre.
Type 8045
+
5-36 VDC
-
+
-
API
PULSE
DO1
PE
français
18-36 V DC
300 mA
+
-
Alimentation
(*)
Iout
AO1
Fig. 20 : Câblage en PNP de la sortie transistor DO1
*) si une mise à la terre directe est impossible, brancher un conden-
sateur de 100 nF / 50 V entre la borne négative de l'alimentation et
la terre.
+
5-36 VDC
-
+
-
API
L+ L - PE P+ P-
Supply PULSE
18...36 Vdc DO1
PE
