Der Auswahl-Schalter A dient zur Konfiguration des 4-20
mA-Anschlusses als Quelle oder Senke.
CURRENT
SINK SOURCE
Stromausgang als Quelle
anschließen.

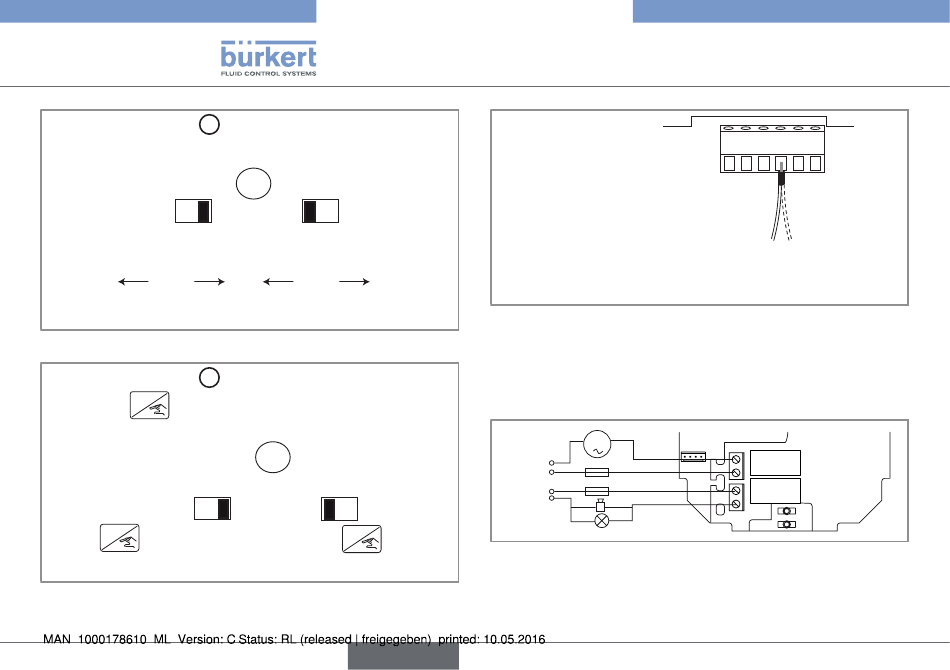

Bild 13: Senke/Quelle-Auswahl-Schalters
Der Auswahl-Schalter B dient zum Blockieren oder Ent-
ENTER
blocken der -Taste, um die unerlaubte Konfiguration
des Gerätes zu vermeiden.
OFF ON
ENTER
Taste entriegelt (Grund-
einstellung).
Bild 14: Auswahl-Schalter zum Blockieren oder Entblocken der
ENTER-Taste
20
A
CURRENT
SINK SOURCE
Stromausgang als Senke
anschließen.
B
OFF ON
ENTER
Taste verriegelt.
deutsch
Type 8045
Installation und Verkabelung
Erdungskabel, das vom Gehäuse herkommt.
Bei einer Ausführung mit Durchfluss-Sensor aus Edelstahl
kommt ein zweites Kabel vom Sensor.
Bild 15: Anschluss des Erdungskabels, das vom Gehäuse her
kommt (im Werk verkabelt)
7.5.3. Verkabelung der do2- und
do3-relais-ausgänge
m
3 A
230 VAC
3 A
230 VAC
Bild 16: Verkabelung der DO2- und DO3-Relais-Ausgänge
1 2 3 4 5 6
DO2
DO3
