Installation et câblage

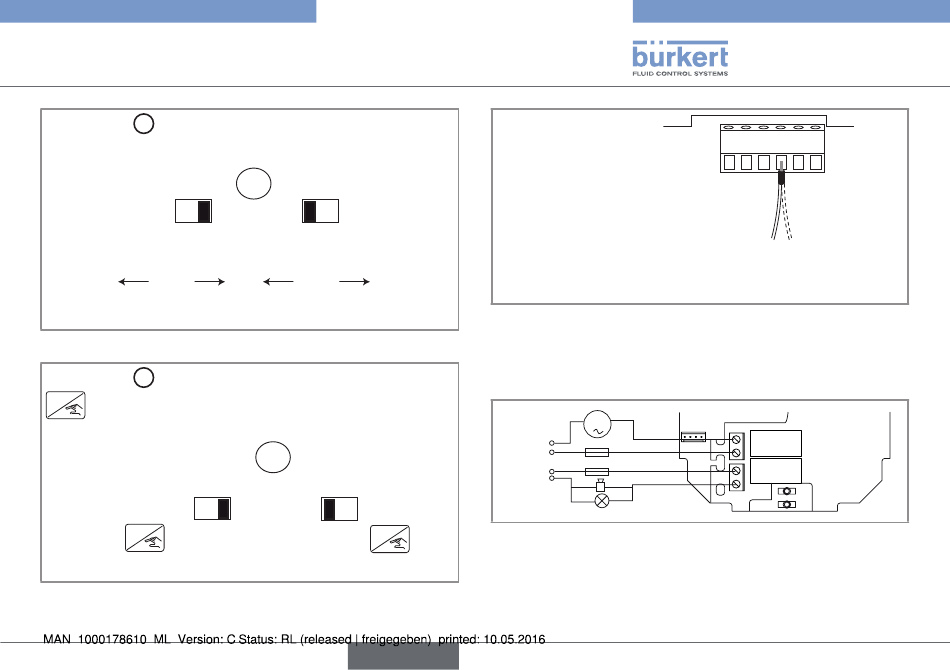

Le sélecteur A permet de configurer le câblage de la sortie
courant 4-20 mA en puits ou source.
CURRENT
SINK SOURCE
Câbler la sortie courant
en source.
Fig. 13 : Sélecteur puits/source
Le sélecteur B permet de verrouiller/déverrouiller la touche
ENTER
pour éviter l'accès non autorisé à la configuration de
l'appareil.
OFF ON
ENTER
La touche est déverrouil-
lée (position par défaut).
Fig. 14 : Sélecteur verrouillage/déverrouillage de la touche ENTER
Type 8045
A
CURRENT
SINK SOURCE
Câbler la sortie courant en
puits.
B
OFF ON
ENTER
La touche
verrouillée.
français
Sur une version avec capteur de débit en acier inoxydable, un
Fig. 15 : Raccordement du câble de terre provenant du boîtier
(réalisé en usine)
7.5.3. câbler les sorties relais Do2 et Do3
m
3 A
230 VAC
3 A
230 VAC
Fig. 16 : Câblage des sorties relais DO2 et DO3
est
1 2 3 4 5 6
Câble de terre provenant du boîtier.
second câble provient du capteur.
DO2
DO3
