7.3. installation d'un 8045 avec écrou
g2" sur la canalisation
Pour garantir la précision de la mesure et la stabilité du
point "zéro débit", installer l'appareil dans le fluide du
process au moins 24 heures avant d'être étalonné.
→
Installer le raccord S020 sur la conduite en tenant compte des
recommendations du chap. 7.2.
→
Vérifier la présence du joint sur le raccord et son intégrité. Rem-
placer le joint si nécessaire.
→
Vérifier la présence du joint (voir repère 6 Fig. 8) sur le capteur
de débit.
→
Insérer l'écrou (voir repère 3 Fig. 8) sur le raccord.
→
Insérer la bague de butée (repère 2 Fig. 8) dans la rainure
(repère 5 Fig. 8).
→
Orienter la flèche sur le côté de l'appareil dans le sens de circulation
du fluide : les totalisateurs s'incrémenteront.
→
Insérer l'appareil (repère 1 Fig. 8) dans le raccord.
→
Serrer à la main, l'écrou (repère 3 Fig. 8) sur l'appareil.
14
Type 8045
Installation et câblage
1
6
électrodes
2
3
5
4

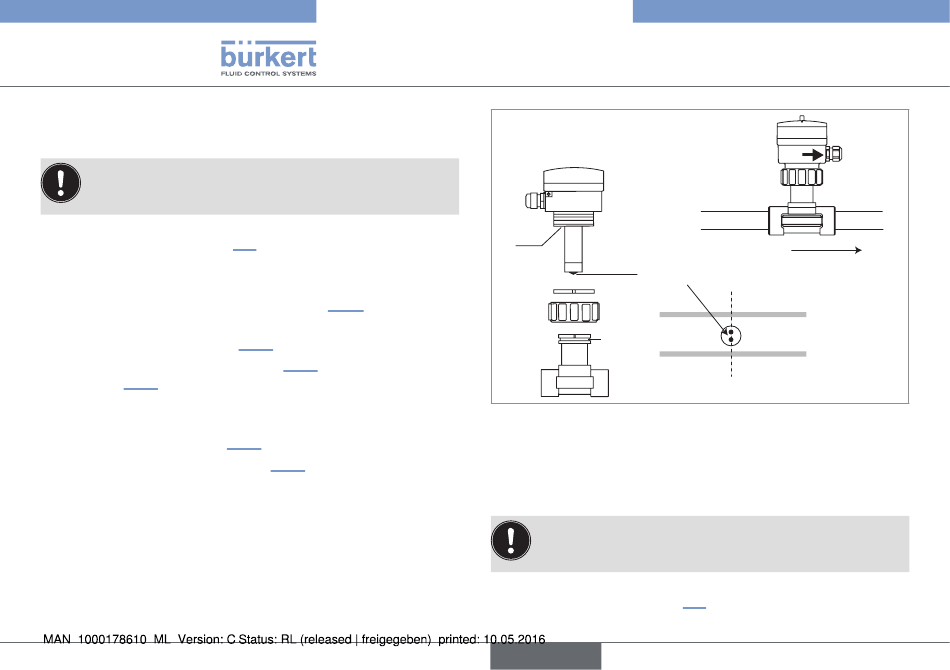

Fig. 8 : Installation d'un 8045 avec écrou G2" sur la canalisation
7.4. installation d'un 8045 avec
raccordement clamp sur la
canalisation
Pour garantir la précision de la mesure et la stabilité du
point "zéro débit", installer l'appareil dans le fluide du
process au moins 24 heures avant d'être étalonné.
→
Installer le raccord S020 sur la conduite en tenant compte des
recommandations du chap. 7.2.
français
FLOW
Sens de circulation
du fluide
