Installation und Verkabelung
Fließrichtung
50 x DN 5 x DN
Mit Regelventil
25 x DN 5 x DN
Rohrleitung mit 2 90°-Krümmern
18 x DN 5 x DN
Mit Rohraufweitung

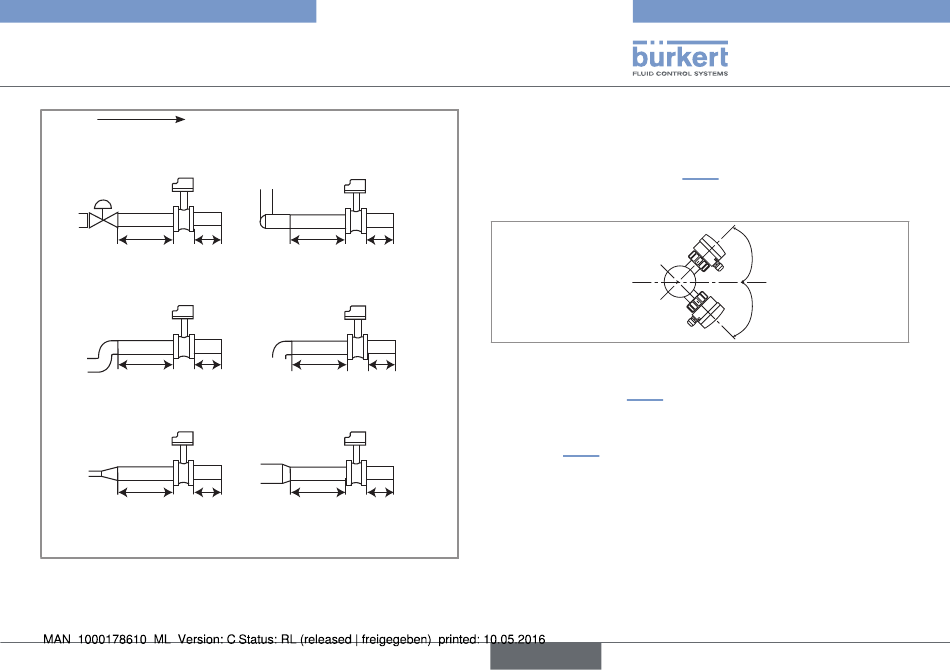

Bild 4:
Mindestein- und -auslaufstrecken je nach Aufbau der
Rohrleitungen.
Type 8045
40 x DN 5 x DN
Rohrleitung mit 2 90°-Krümmern in 3
Dimensionen
20 x DN 5 x DN
Rohrleitung mit 1 90°-Krümmer oder
1 T-Stück
15 x DN 5 x DN
Mit Rohrreduzierung
Die folgenden zusätzlichen Montagebedingungen beachten, um
eine korrekte Funktion des Messgerätes zu gewährleisten:
- Das Gerät mit einem Winkel von 45° zum horizontalen Mittelpunkt
des Rohrs montieren (siehe Bild 5), um eventuelle Ablagerungen
auf den Elektroden sowie verfälschte Messungen durch Luftblasen
zu vermeiden.
Bild 5:
Montagewinkel des Gerätes in Bezug zur Rohrleitung
- Darauf achten, dass die Rohrleitung im Bereich des Sensors
immer gefüllt ist (Bild 6).
- Sicherstellen, dass bei der vertikalen Montage die Fließ-
richtung, wie durch den Pfeil angezeigt, nach oben verläuft
(siehe Bild 6);
deutsch
45°
45°
13
