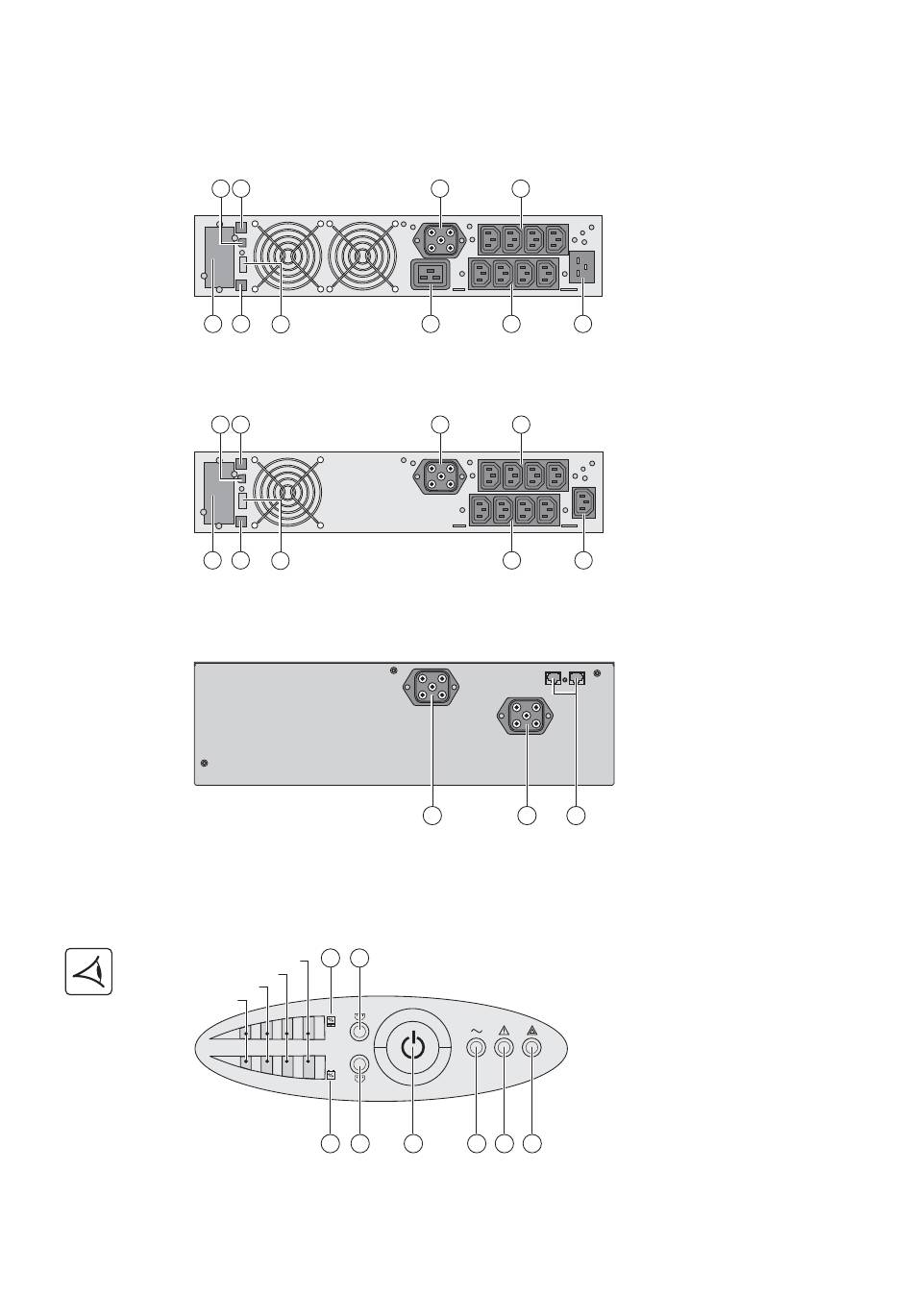

1.2 Faces arrières
Evolution S 2500 / S 3000
1
4
Evolution S 1250 / S 1750 / 2000
1
4
Evolution S EXB (module batterie optionnel)

1.3 Panneau d'affichage et de commande

51-75%
26-50%
0-25%
2
3
5
2
3
5
20 22
76-100%
1
2
21 23 24
6 8
7 9 10
6 8
9 10
12 12 13
25 26 27
1. Présentation
(1) Port de communication USB
(2) Port de communication RS232
(3) Connecteur de reconnaissance
automatique d'un module batterie
supplémentaire
(4) Emplacement pour carte de
communication optionnelle.
(5) Connecteur pour le raccordement
d'une commande Marche/Arrêt distante
ou d'un arrêt d'urgence ROO (Remote ON/
OFF).
(6) Connecteur pour le raccordement d'un
module batterie supplémentaire (sauf
Evolution 2000)
(7) Prise 16A pour le raccordement des
équipements
(8) 2 groupes de 2 prises programmables
pour le raccordement des équipements
(9) Groupe de 4 prises pour le
raccordement des équipements
(10) Prise pour le raccordement au réseau
électrique d'alimentation
(12) Connecteurs pour le raccordement
des modules batterie (vers l'ASI ou vers
les autres modules batterie)
(13) Connecteurs de reconnaissance
automatique des modules batterie
(20) Barregraphe du niveau de puissance
consommé en sortie
(21) Barregraphe du niveau de charge de
la batterie
(22) Prises programmables 1 alimentées
(23) Prises programmables 2 alimentées
(24) Bouton lumineux Marche/Arrêt (ON/
OFF) des prises de sortie
(25) Voyant équipements protégés
(26) Voyant de fonctionnement dégradé
(27) Voyant équipements non protégés
