Inbetriebnahme
HINWEIS
Wenn die Statuszeile unten im LCP AUTO FERN
MOTORFREILAUF oder das LCP Alarm 60 Ext. Verriegelung
anzeigt, ist der Frequenzumrichter betriebsbereit, es
fehlt aber ein Eingangssignal an Klemme 27. Nähere
Angaben finden Sie in Kapitel 4.8.3 Aktivierung des
Motorbetriebs (Klemme 27).

5.3 Betrieb der LCP Bedieneinheit

5.3.1 LCP Bedieneinheit
5
5
Die Bedieneinheit (LCP) ist die Displayeinheit mit
integriertem Tastenfeld an der Vorderseite des Frequen-
zumrichters.
Das LCP verfügt über verschiedene Funktionen für
Benutzer:
Start, Stopp und Regelung der Drehzahl bei
Hand-Steuerung
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
Programmierung von Funktionen des Frequen-
zumrichters
Quittieren Sie den Frequenzumrichter nach einem
Fehler manuell, wenn automatisches Quittieren
inaktiv ist
HINWEIS
Installieren Sie zur Inbetriebnahme per PC die MCT 10
Konfigurationssoftware. Die Software steht als Download
(Basisversion) oder zur Bestellung (erweiterte Version,
Bestellnummer 130B1000) zur Verfügung. Weitere
Informationen und Downloads finden Sie unter
www.danfoss.com/BusinessAreas/DrivesSolutions/Software
+MCT10/MCT10+Downloads.htm.

5.3.2 Aufbau des LCP

Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
D. Bedientasten und Reset
24
Produkthandbuch
Danfoss A/S © Version 2014-06-04 Alle Rechte vorbehalten.
1
Status
0.0 %
0.00 A
0.0Hz
2
A
2605 kWh
4
O Remote Stop
6
Quick
Status
B
Menu
7
10
C
On
OK
15
Warn.
16
Alarm
17
Hand
D
O
on
18
19

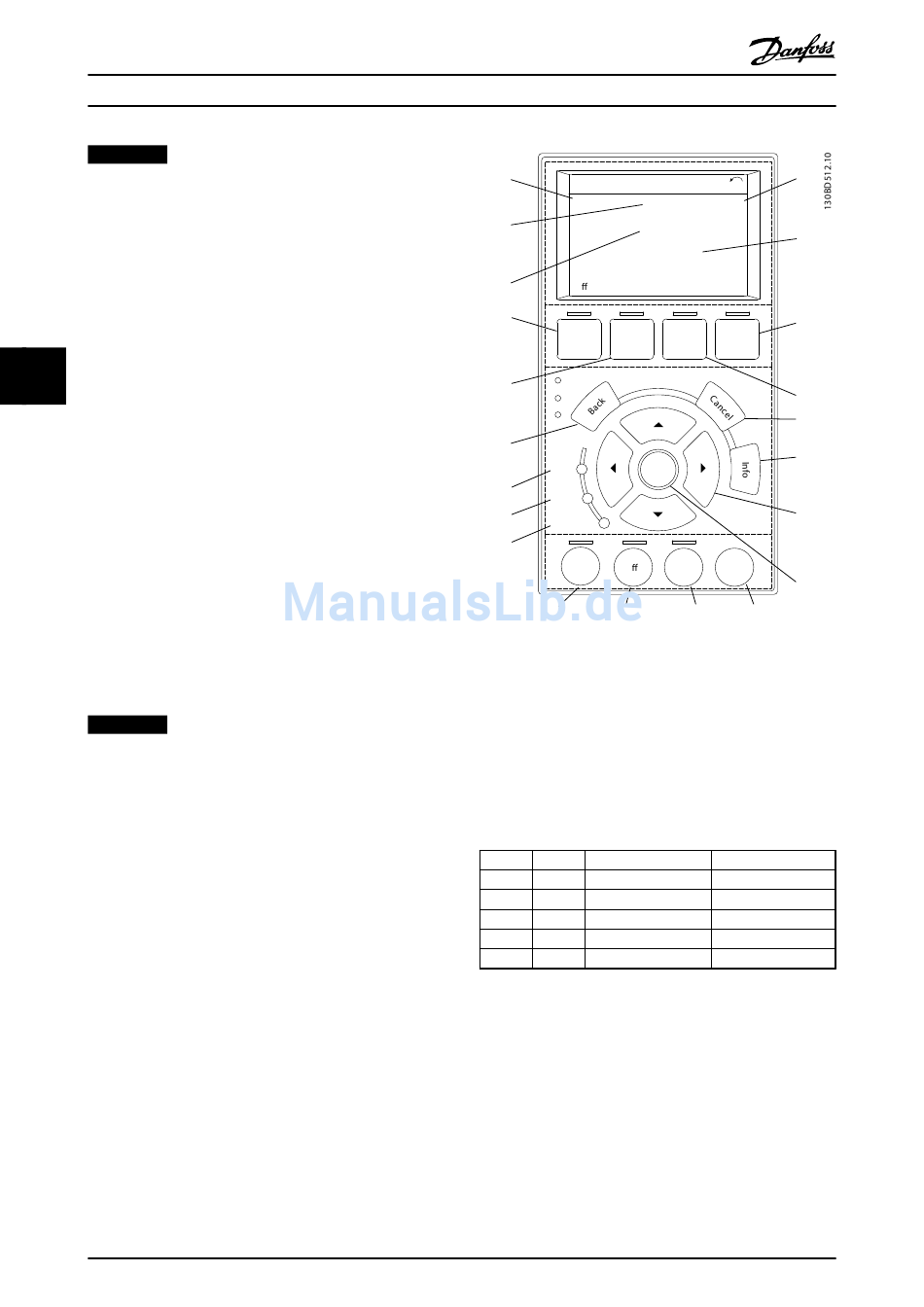

Abbildung 5.1 Bedieneinheit (LCP)
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
ID
Display Parameternummer
1
1.1
0-20
2
1.2
0-21
3
1.3
0-22
4
2
0-23
5
3
0-24
Tabelle 5.1 Legende zu Abbildung 5.1, Displaybereich
3
1(1)
0.00 kW
5
9
Main
Alarm
Menu
Log
8
11
12
13
Auto
Reset
on
14
20
21
Werkseinstellung
Sollwert %
Motorstrom
Leistung [kW]
Frequenz
kWh-Zähler
MG16E303
