5. Elektrische Installation

5.1.16. Zugang zu den Steuerklemmen

Alle Klemmen zu den Steuerkabeln befinden sich unter der Klemmenab-
deckung vorn auf dem Frequenzumrichter. Entfernen sie diese Klemme-
nabdeckung mit Hilfe eines Schraubendrehers.
5
Nehmen Sie die vordere Abdeckung ab. Achten Sie beim Wiederanbrin-
gen der Abdeckung auf die richtige Befestigung mit einem Drehmoment
von 2 Nm.
36

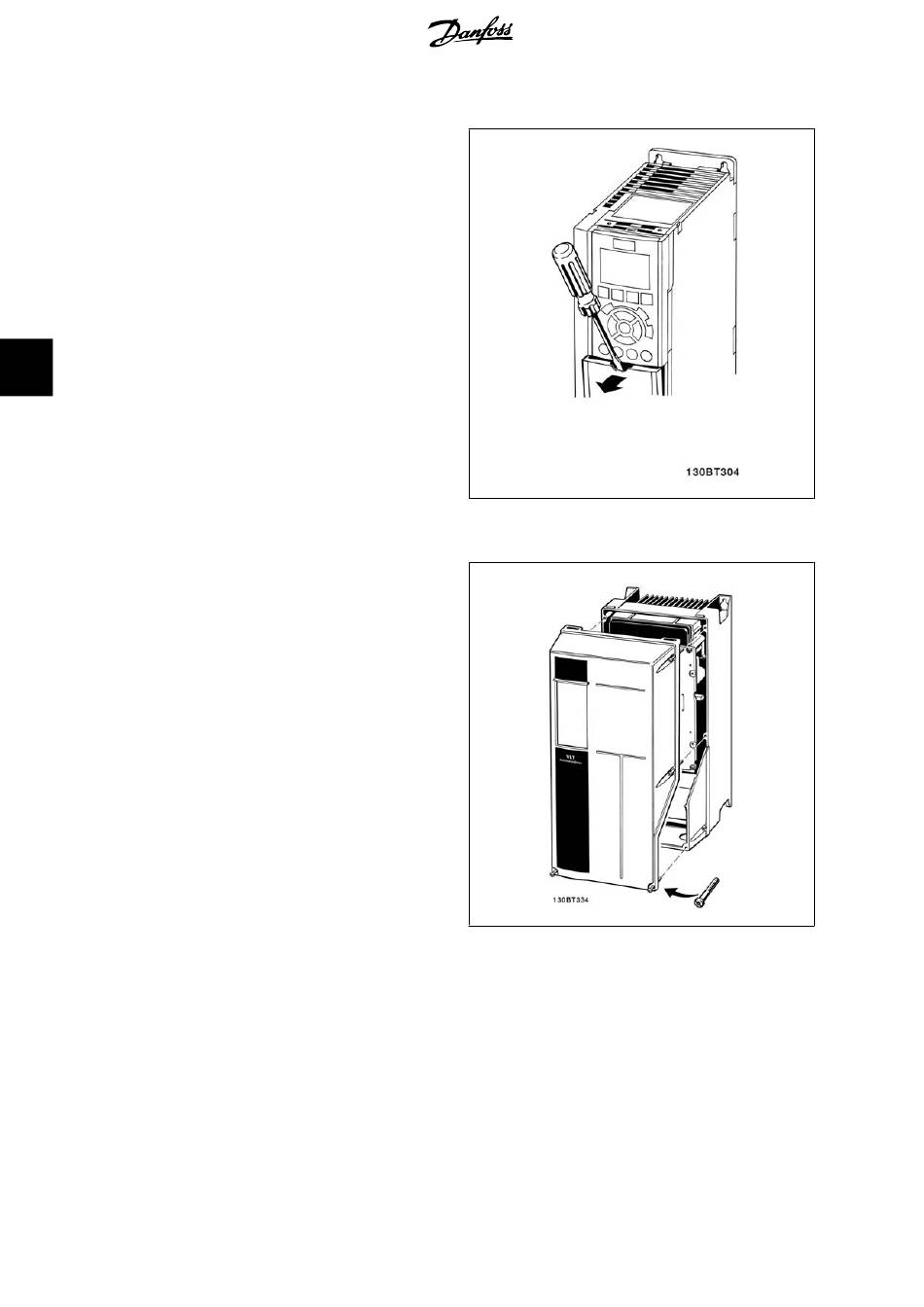

Abbildung 5.18: Zugriff auf Steuerklemmen in den Gehäusen A2, A3,
B3, B4, C3 und C4.
Abbildung 5.19: Zugriff auf Steuerklemmen in den Gehäusen A5, B1,B2,
C1 und C2.
®
