VLT AQUA Drive
Betriebsanleitung
1. Benutzen Sie einen Bügel aus dem Montagezubehör, um den
Kabelschirm auf dem Schirmblech zu fixieren.
Hinweise zur richtigen Terminierung von Steuerkabeln finden Sie im Ab-
Erdung abgeschirmter Steuerkabel
schnitt
5.1.20. Schalter S201, S202 und S801
Schalter S201 (Al 53) und S202 (Al 54) dienen dazu, die Betriebsart für
Strom (0-20 mA) oder Spannung (0 bis 10 V) für die Analogeingänge 53
bzw. 54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle
RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschluss-
widerstände zu aktivieren.
Bitte beachten Sie, dass die Schalter durch eine Option verdeckt werden
könnten, falls vorhanden.

Werkseinstellung:

S201 (AI 53) = AUS (Spannungseingang)
S202 (AI 54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
.
®
MG.20.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
5. Elektrische Installation

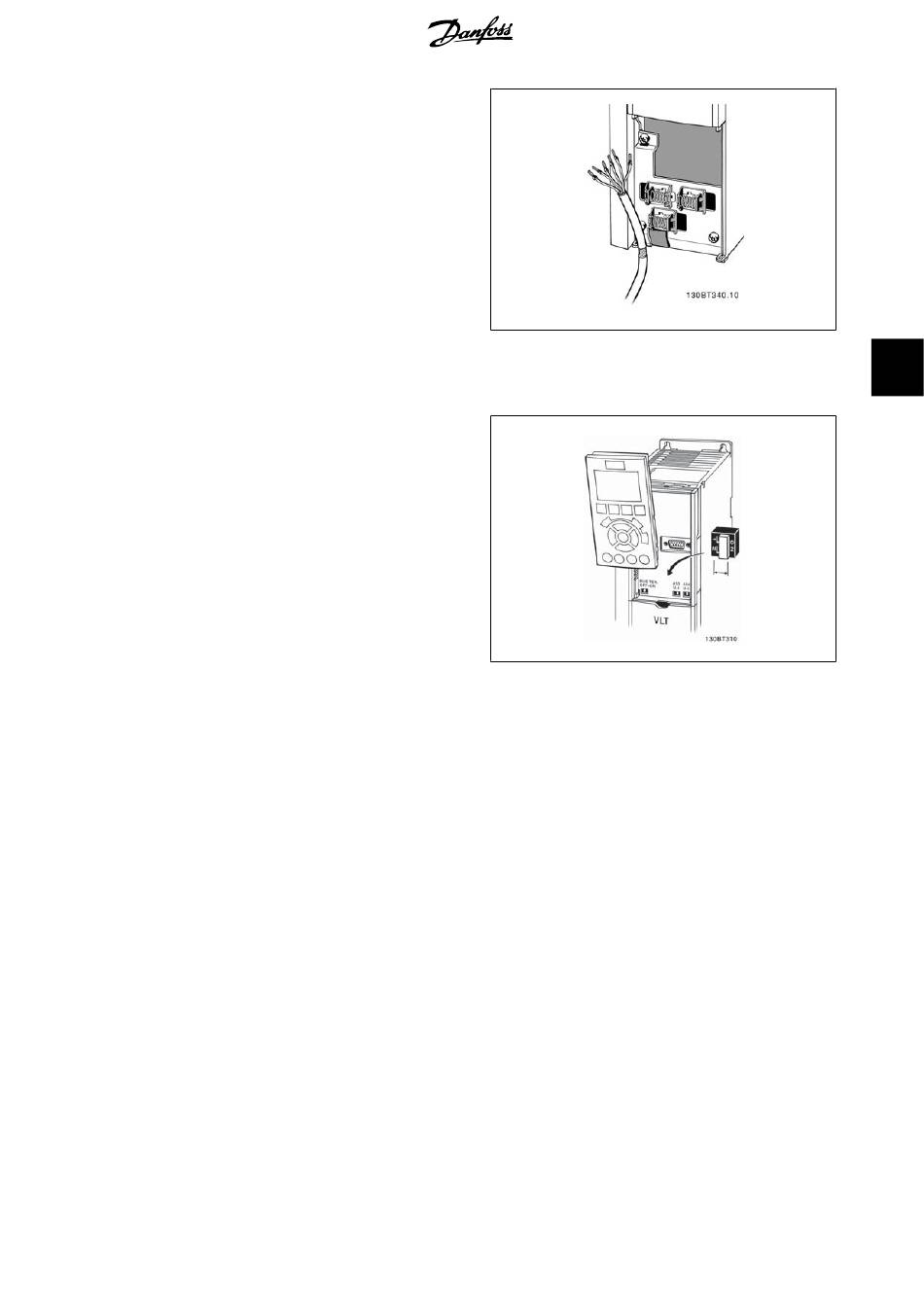

Abbildung 5.31: Steuerkabelbügel
Abbildung 5.32: Position der Schalter
