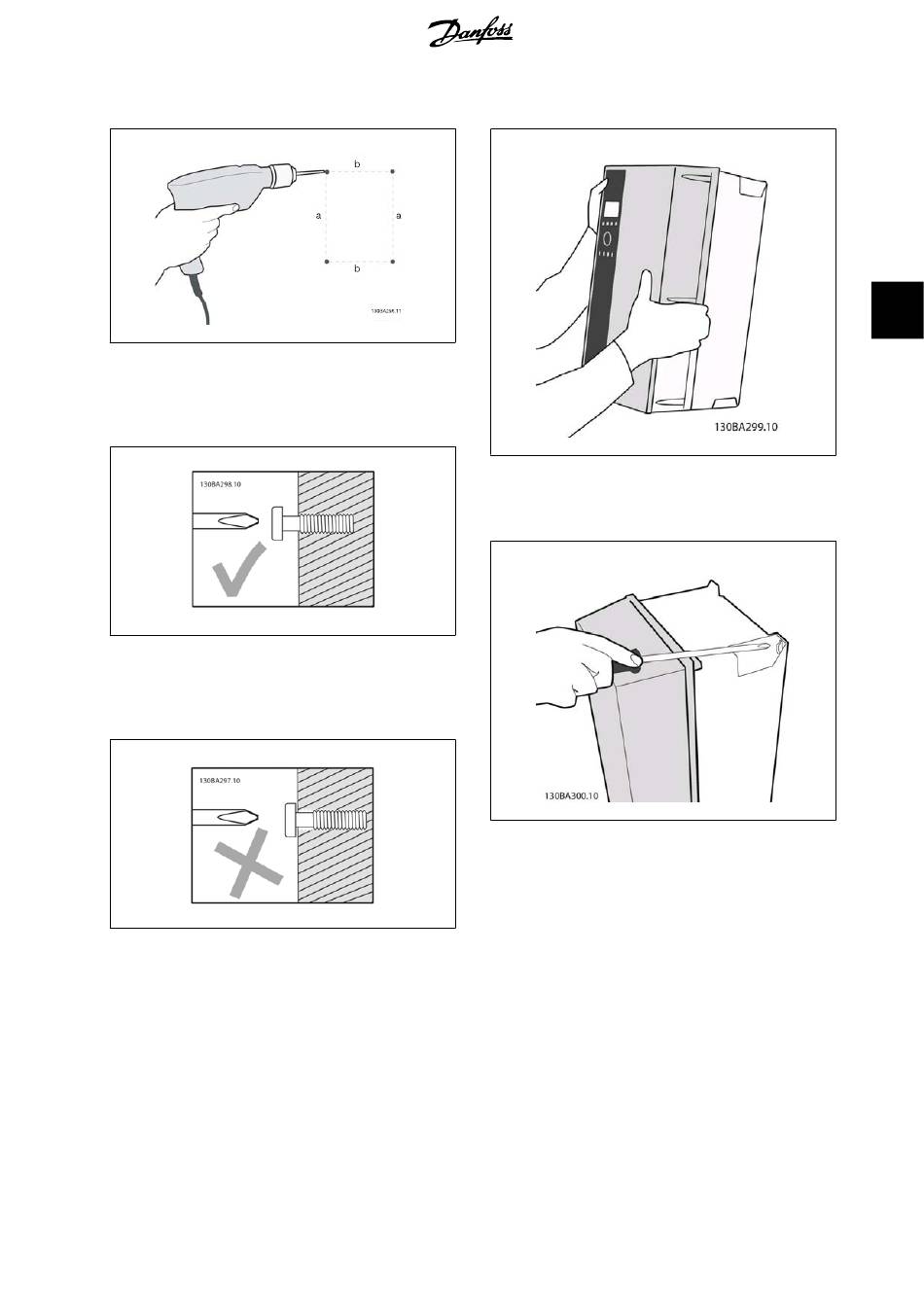

4.2.3. Montage A5, B1, B2, B3, B4, C1, C2, C3 und C4.
Abbildung 4.10: Bohren von Löchern.
1. Schritt: Sehen Sie die Befestigung gemäß den Angaben zu den Mon-
tagelöchern in der folgenden Tabelle vor.
Abbildung 4.11: Richtige Befestigung der Schrauben
Schritt 2A: Auf diese Weise ist es einfach, das Gerät an die Schrauben zu
hängen.
Abbildung 4.12: Falsche Befestigung von Schrauben
Schritt 2B: Ziehen Sie die Schrauben nicht vollständig an.
®
MG.20.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 4.13: Montage des Geräts
3. Schritt: Heben Sie das Gerät auf die Schrauben.
Abbildung 4.14: Anziehen der Schrauben
4. Schritt: Ziehen Sie die Schrauben vollständig an.
