6. Betrieb des Frequenzumrichters

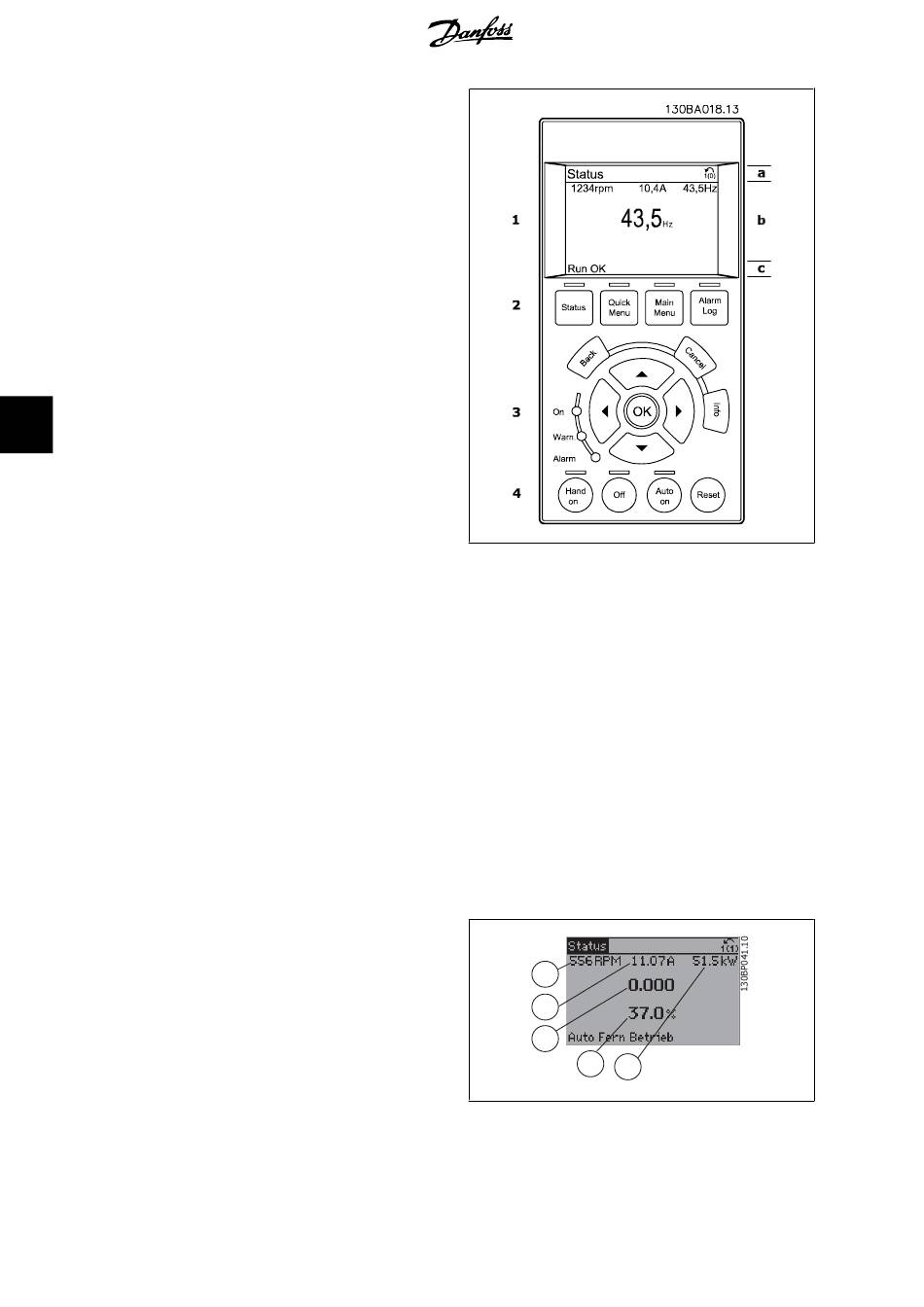

Im Zustandsmodus kann die Anzeige in 3 Bereiche unterteilt werden:
Oberer Abschnitt (a)
zeigt im Zustandsmodus den Zustand oder außerhalb des Zustandsmodus
und im Falle eines Alarms/einer Warnung bis zu 2 Variablen.
6
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird angezeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die Nummer
des programmierten Satzes rechts in Klammern angezeigt.

Arbeitsbereich (b)

zeigt unabhängig vom Zustand bis zu 5 Variablen mit der entsprechenden Einheit an. Bei Alarm/Warnung wird anstatt der Betriebsvariablen die entspre-
chende Warnung angezeigt.
Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in unterschiedlichen Formaten (siehe unten).
Die angezeigten Betriebsvariablen können mit verschiedenen Werten oder Messungen verknüpft werden. Die anzuzeigenden Werte/Messungen können
über Par. 0-20, 0-21, 0-22, 0-23, und 0-24 definiert werden. Der Zugriff auf diese Parameter erfolgt über [QUICK MENU], „Q3 Funktionssätze", „Q3-1
Alg. Einstellungen", „Q3-11 Displayeinstell.".
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern nach einer möglichen Dezimalstelle. Durch einen
größeren Zahlenwert eines Parameters werden weniger Ziffern nach der Dezimalstelle angezeigt.
Ex.: Stromanzeige
5,25 A; 15,2 A 105 A.
Zustandsanzeige I
Diese Anzeige erscheint standardmäßig nach Inbetriebnahme oder Initi-
alisierung.
Benutzen Sie [INFO], um Informationen zu den mit den angezeigten Be-
triebsvariablen 1.1, 1.2, 1.3, 2 und 3 verknüpften Werten/Messungen zu
erhalten.
Diese Abbildung zeigt das Format der Betriebsvariablen im Display. 1.1,
1.2 und 1.3 sind in kleiner Größe, 2 und 3 in mittlerer Größe gezeigt.
46
®
MG.20.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
1.1
1.2
2
3
1.3
®
