7. Programmieren des Frequenzumrichters
[139] Bus-Strg. 0-20 mA
[140] Bus-Strg. 4-20 mA
[141] Bus-Strg.
Timeout
[142] Bus-Strg.
Timeout
[143] Erw. PID-Prozess 1,
4-20 mA
[144] Erw. PID-Prozess 2,
4-20 mA
[145] Erw. PID-Prozess 3,
4-20 mA
6-51 Kl. 42, Ausgang min. Skalierung
Range:
*
0% [0 - 200 %]
7

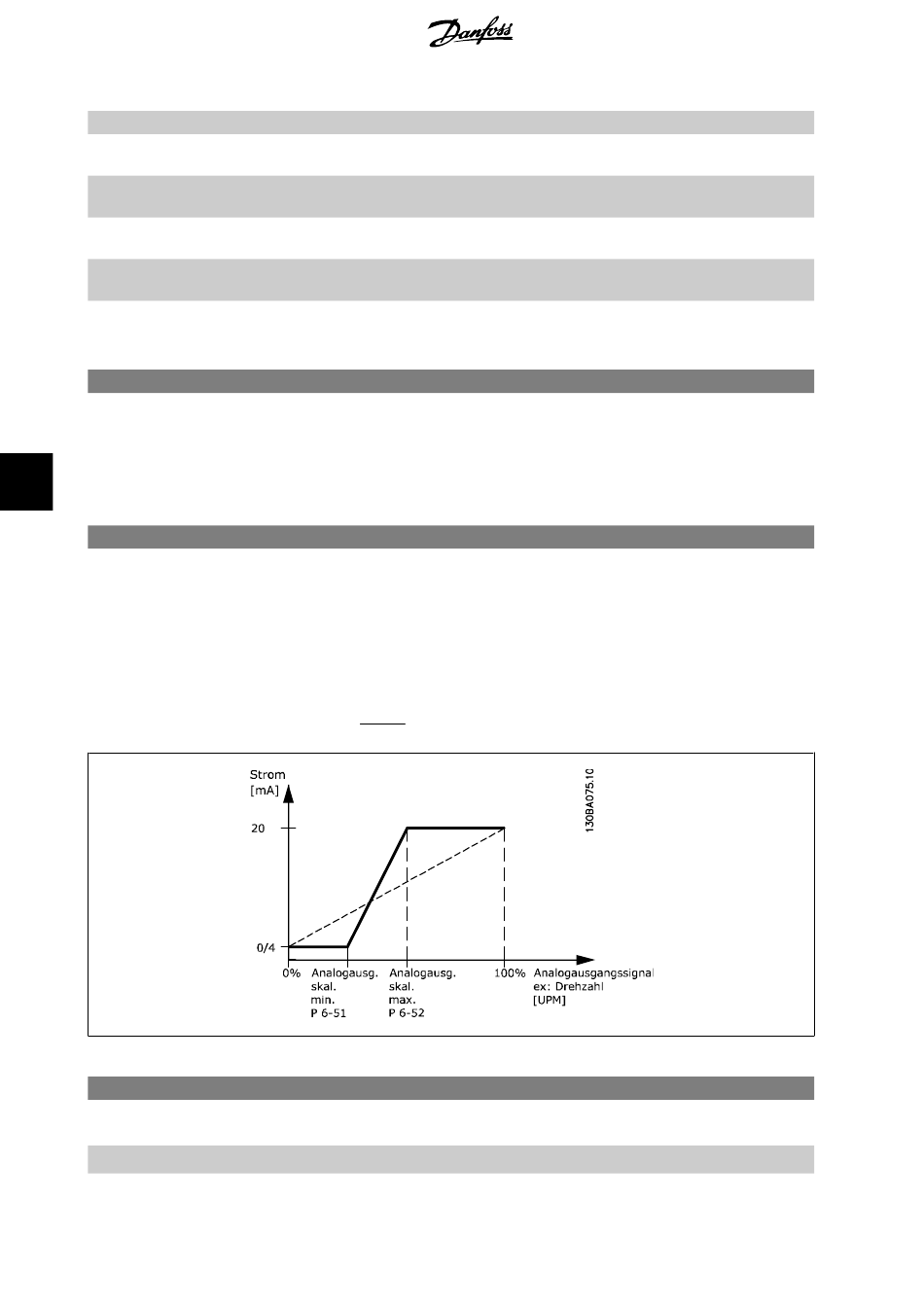

Siehe nachstehende Zeichnung für Details.
6-52 Kl. 42, Ausgang max. Skalierung
Range:
*
100% [0,00 - 200 %]
20-12 Soll-/Istwerteinheit
Option:
[0] Keine
*
%
[1]
74
0-20 mA,
4-20 mA,
Funktion:
Dieser Parameter skaliert das Min.-Signal an Ausgangsklemme 42. Die Min. Skalierung ist prozentual im Bezug
auf den maximalen Wert des dargestellten Signals anzugeben. Die Min. Skalierung kann nie höher als die ent-
sprechende Auswahl in Par. 6-52 sein.
Funktion:
Dieser Parameter skaliert das Max.-Signal an Ausgangsklemme 42 in Prozent des max. Signalpegels. Wahl der
Signalgröße und -pegel (0/4-20mA) erfolgt in Par. 6-50. Als Wert wird der maximale Wert des Stromsignalaus-
gangs eingestellt. Der Ausgang kann so skaliert werden, dass bei maximalem Signal ein Strom unter 20 mA oder
bei einem Signal von unter 100 % bereits 20 mA erreicht werden. Sollen die 20 mA bereits bei 0 bis 100 % des
Signalwertes erreicht werden, ist der prozentuale Wert direkt einzugeben, z. B. 50 % = 20 mA. Wenn bei ma-
ximalem Signal (100 %) ein kleinerer Strom als 20 mA erreicht wird, ist der Prozentwert wie folgt zu berechnen:
20 m A / Skal. Max. Strom
20 m A
i . e . 10 m A :
m A
10
Funktion:
MG.20.M3.03 - VLT
× 100 %
× 100 % = 200 %
®
