5. Elektrische Installation
5.1.12. Motoranschluss für A5
5

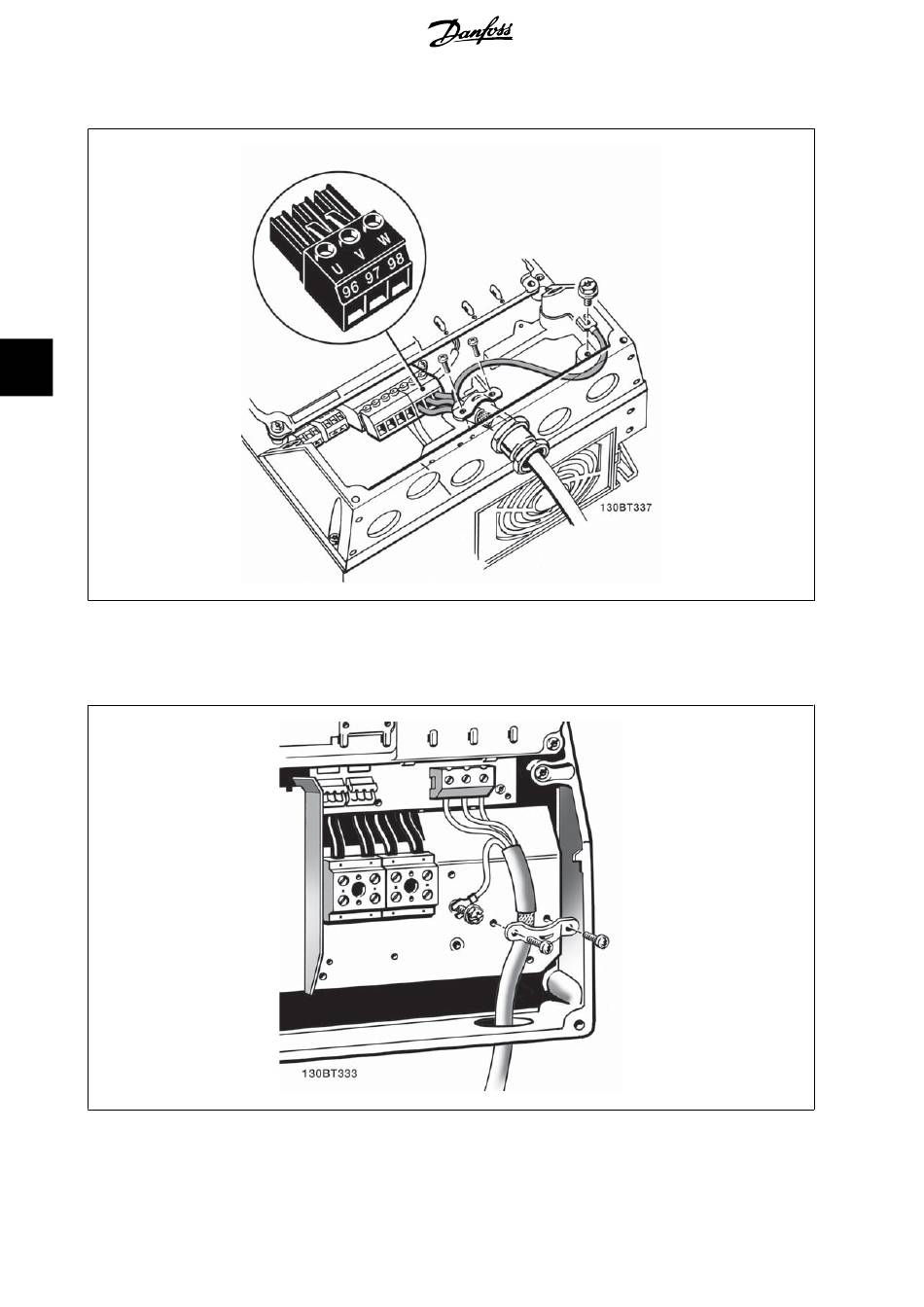

Abbildung 5.15: Terminieren Sie zuerst die Motorerde, und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme, und ziehen Sie sie fest.
Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
5.1.13. Motoranschluss für B1 und B2
Abbildung 5.16: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen Sie sie fest.
Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
