Danfoss VLT AQUA Drive Betriebsanleitung Seite 19

®
VLT AQUA Drive
Betriebsanleitung
4.2.2. Einbau von A2 und A3

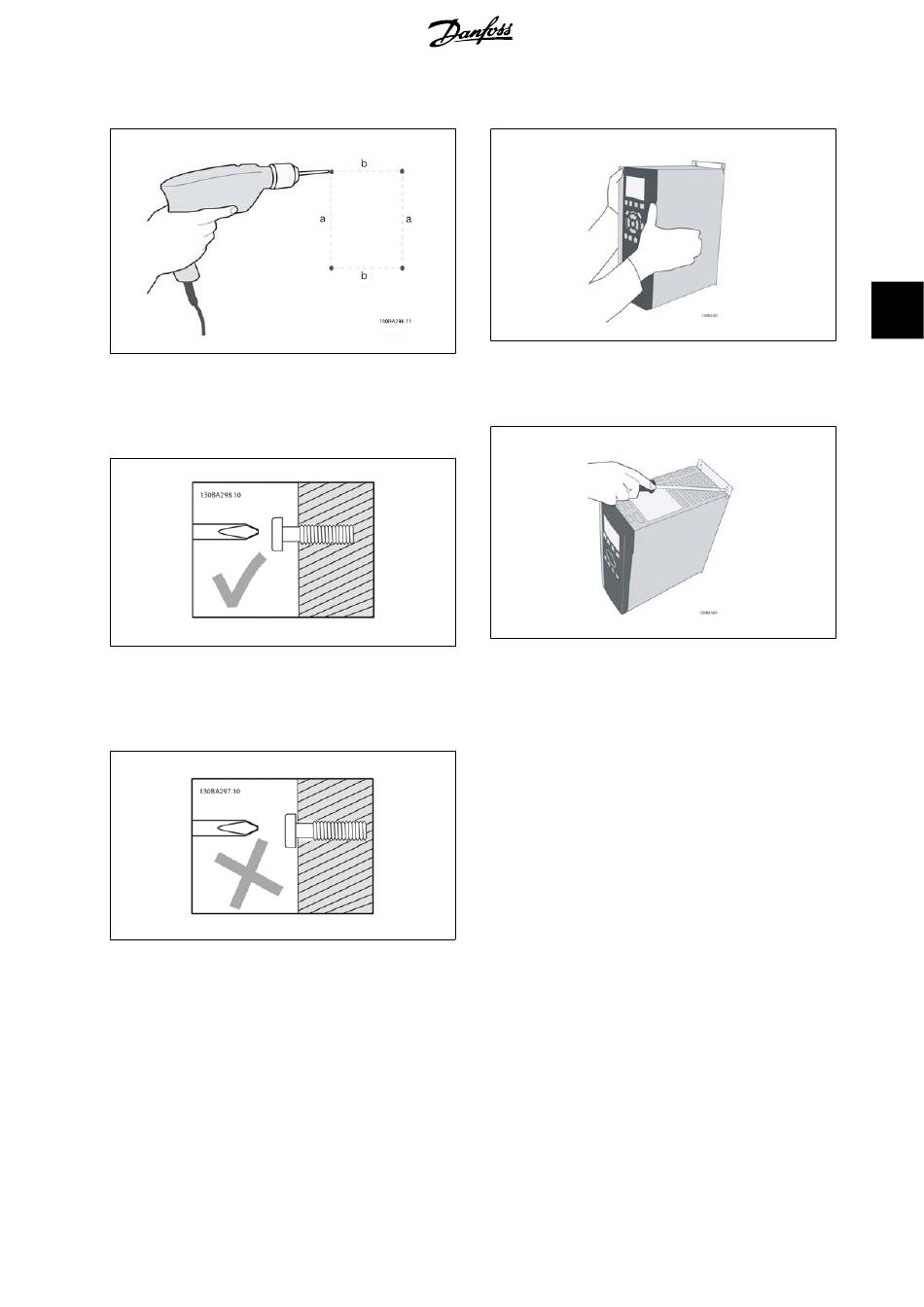

Abbildung 4.5: Bohren von Löchern
1. Schritt: Sehen Sie die Befestigung gemäß den Angaben zu den Mon-
tagelöchern in der folgenden Tabelle vor.
Abbildung 4.6: Richtige Befestigung der Schrauben
Schritt 2A: Auf diese Weise ist es einfach, das Gerät an die Schrauben zu
hängen.
Abbildung 4.7: Falsche Befestigung von Schrauben
Schritt 2B: Ziehen Sie die Schrauben nicht vollständig an.
®
MG.20.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 4.8: Montage des Geräts
3. Schritt: Heben Sie das Gerät auf die Schrauben.
Abbildung 4.9: Anziehen der Schrauben
4. Schritt: Ziehen Sie die Schrauben vollständig an.
4. Mechanischer Einbau
