7. Programmieren des Frequenzumrichters
[2] Stopp
[3] Festdrz. (JOG)
[4] Max. Drehzahl
[5] Stopp und Alarm
7

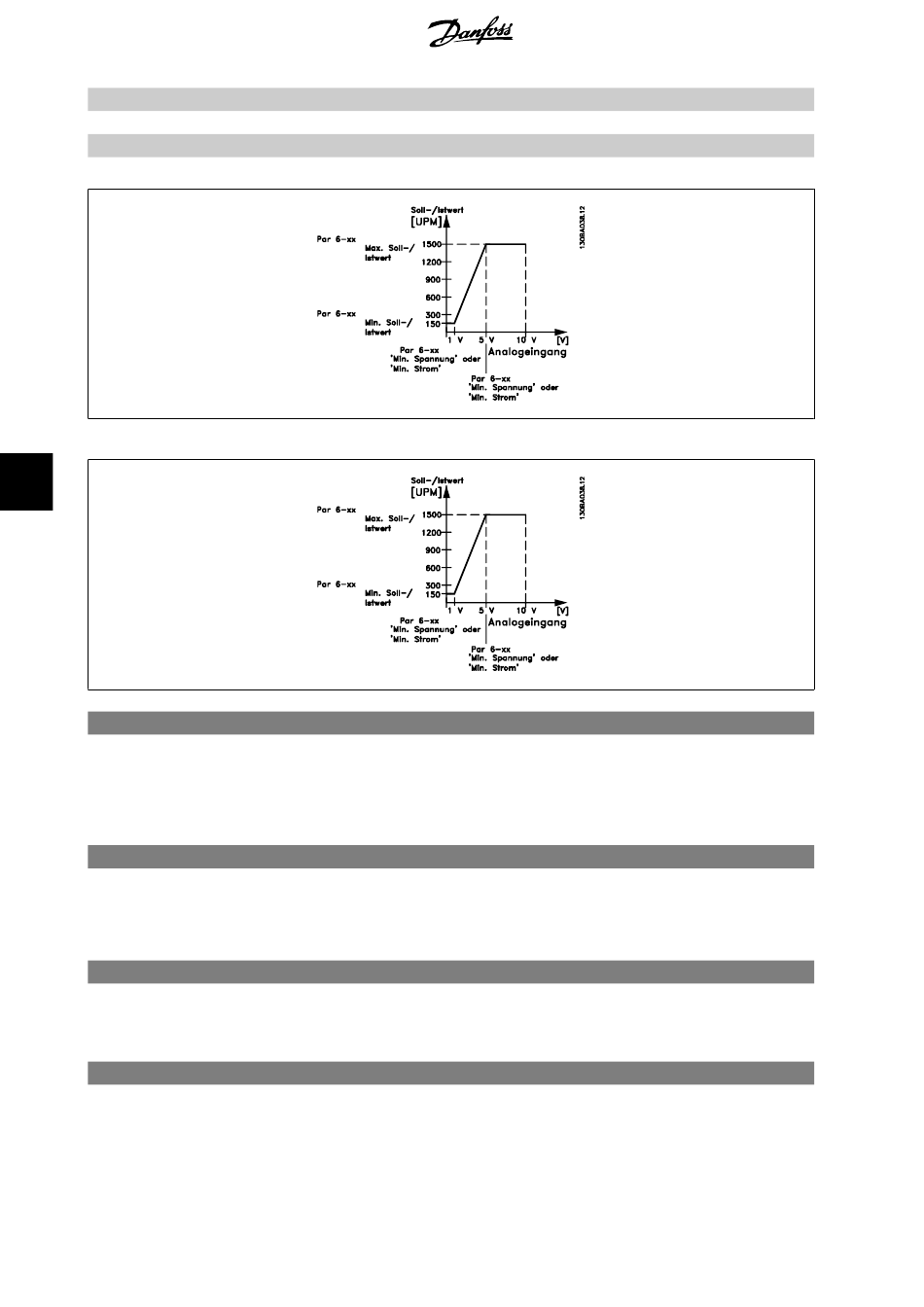

6-10 Klemme 53 Skal. Min.Spannung
Range:
*
0,07 V [0,00 - Par. 6-11]
6-11 Klemme 53 Skal. Max.Spannung
Range:
*
10,0 V [Par. 6-10 bis 10,0 V]
6-14 Klemme 53 Skal. Min.-Soll-/ Istwert
Range:
*
0,000 Einheit [-1000000,000 bis
Par. 6-15]
6-15 Klemme 53 Skal. Max.-Soll-/ Istwert
Range:
*
100,000 Einheit [Par. 6-14 bis
1000000,000]
72
Funktion:
Parameter zum Skalieren der Min.-Spannung des Analogeingangs 53. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 6-14. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der Steuerkarte auf Spannung
„U" steht.
Funktion:
Parameter zum Skalieren der Max.-Spannung des Analogeingangs 53. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 6-15. Dieser Wert ist nur gültig, wenn der Schalter S201 auf der Steuerkarte auf Spannung
„U" steht.
Funktion:
Festlegung des minimalen Soll-/Istwertes als Bezug für den Min.-Wert des Analogeingangs 54 (Par. 6-10 und
6-12).
Funktion:
Festlegung des maximalen Soll-/Istwertes als Bezug für den Max.-Wert des Analogeingangs 53 (Par. 6-11 und
6-13).
®
