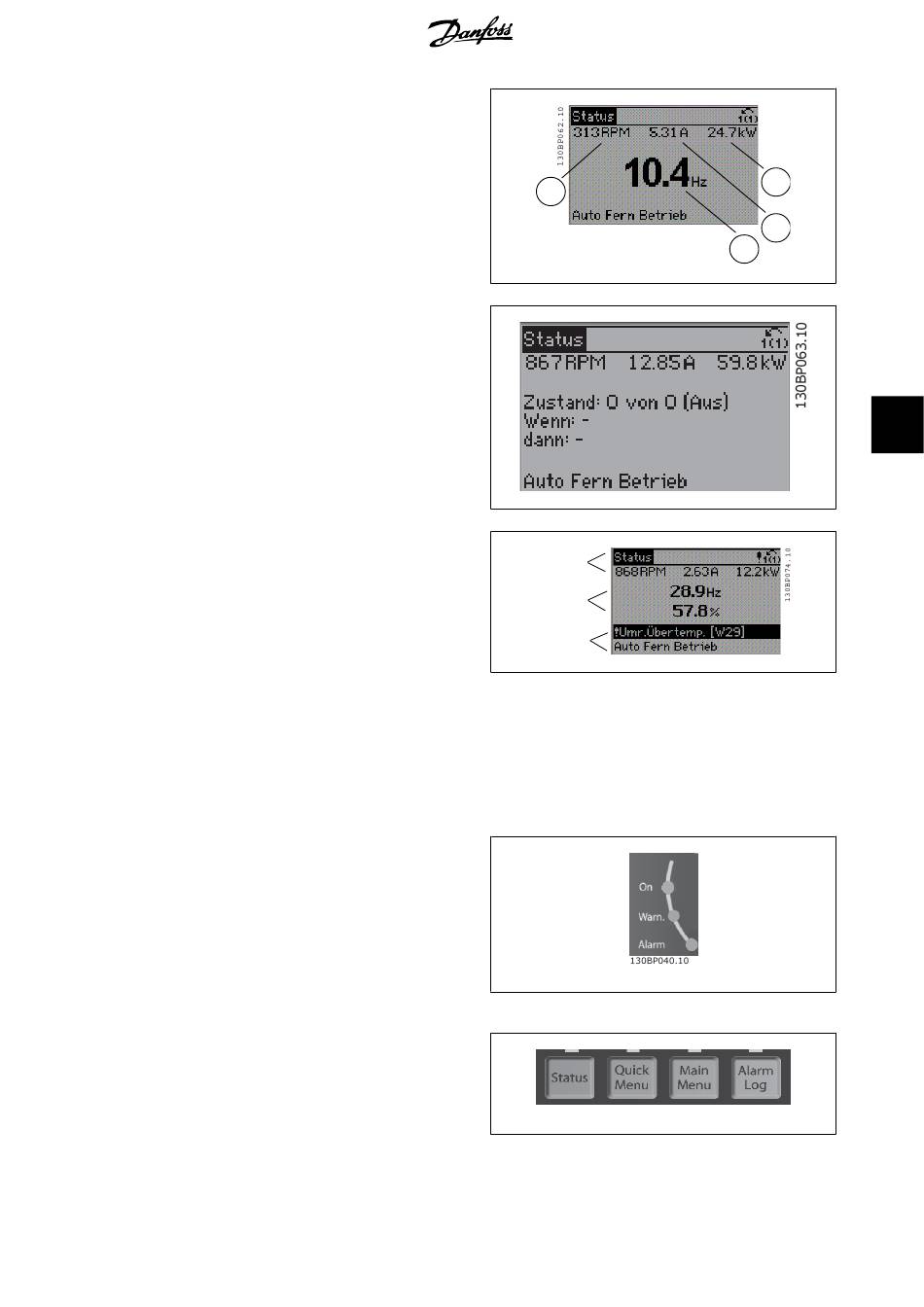

Zustandsanzeige II
Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleistung und
Frequenz.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe gezeigt.
Zustandsanzeige III:
Diese Anzeige zeigt das auszuwertende Ereignis und die zugehörige Ak-
tion des Smart Logic Controllers an. Nähere Informationen finden Sie im
Smart Logic Control
Abschnitt (siehe Gruppe 13-xx).
Unterer Bereich
zeigt immer den Zustand des Frequenzumrichters im Zustandsmodus an.
Displaykontrast anpassen
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu erhöhen.
▲
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu verringern.
▲
Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf. Zusätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung, eine DC-Zwischenkreisklemme oder eine externe 24 V-Versorgung angeschlossen
ist. Gleichzeitig leuchtet die Hintergrundbeleuchtung.
• On (Grüne LED): Das Gerät ist betriebsbereit.
• Warn. (Gelbe LED): Zeigt eine Warnung an.
• Alarm (Rot blinkende LED): Zeigt einen Alarmzustand an.
LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen gruppiert. Die Tasten unter der
Displayanzeige und den Leuchtanzeigen dienen zur Parametrierung, ein-
schließlich der Auswahl der Displayanzeige im Normalbetrieb.
®
