5.1.11. Motoranschluss für A2 und A3

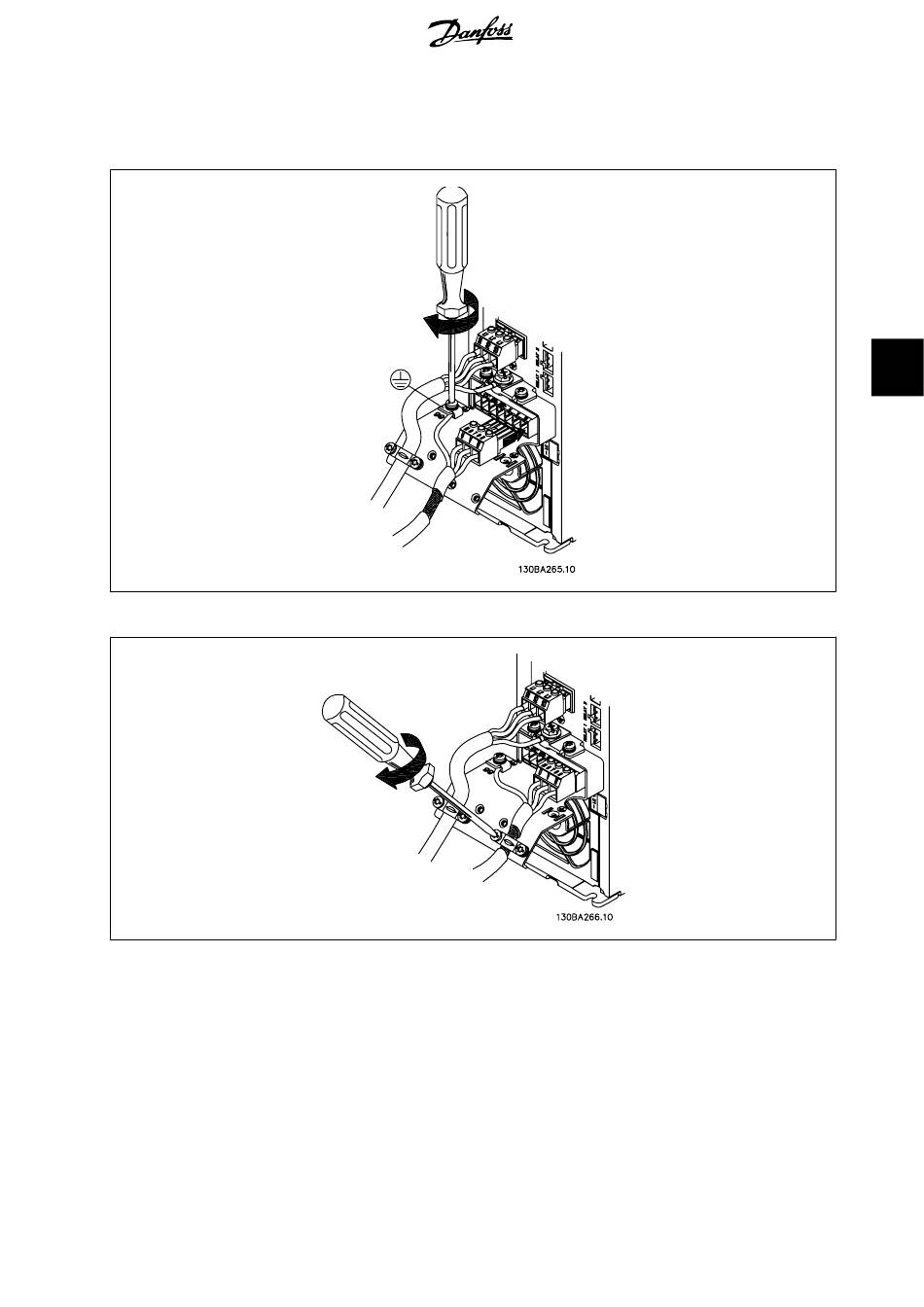

Schließen Sie den Motor Schritt für Schritt gemäß diesen Zeichnungen an den Frequenzumrichter an.
Abbildung 5.13: Terminieren Sie zuerst die Motorerde, und verlegen Sie dann die U-, V- und W-Drähte des Motors, und ziehen Sie sie fest.
Abbildung 5.14: Befestigen Sie einen Schirmbügel, um eine um 360 Grad drehbare Verbindung zwischen Gehäuse und Abschirmung sicherzustellen -
beachten Sie, dass unter dem Bügel die äußere Isolierung des Motorkabels entfernt ist.
®
