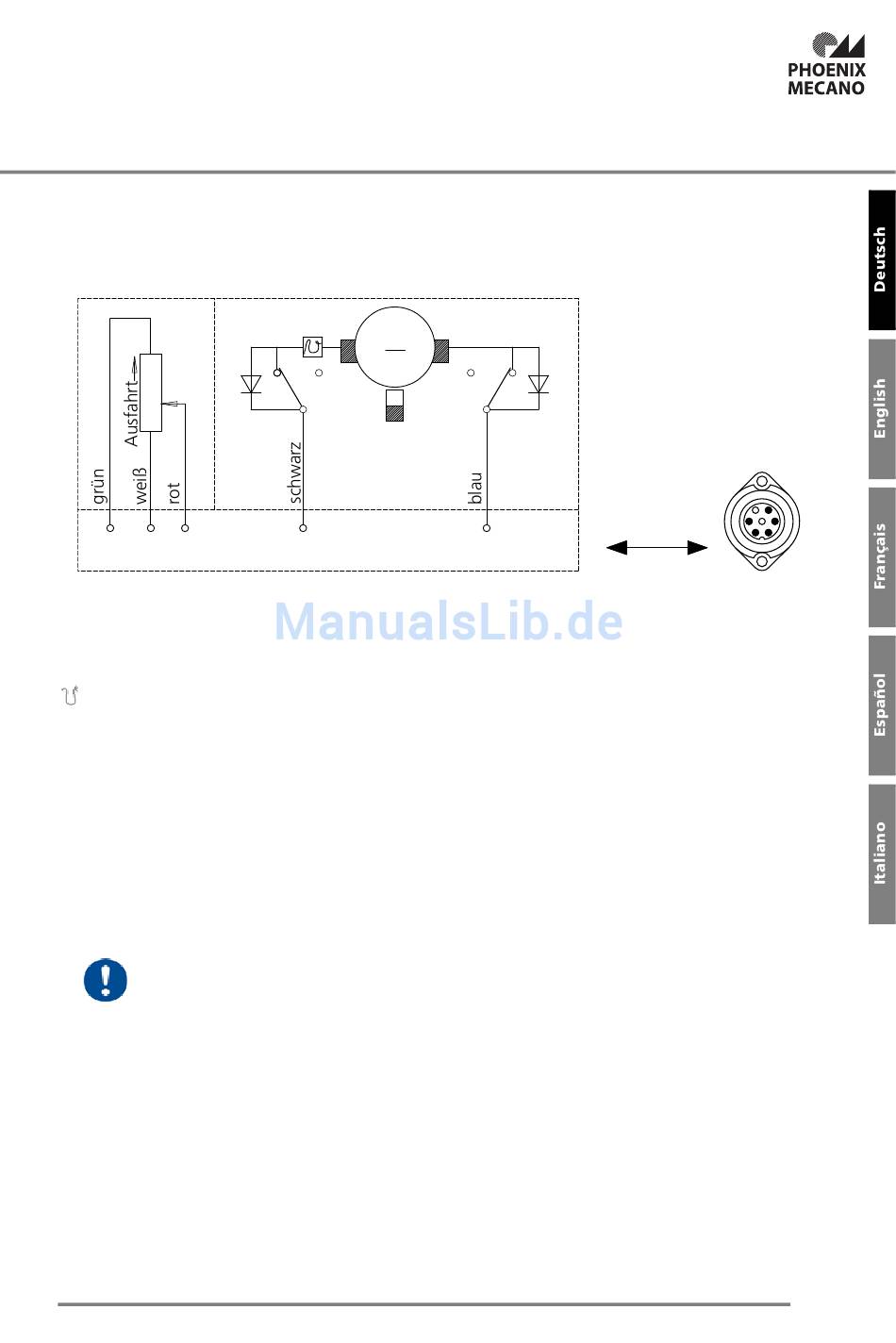

7.4.3 Elektrischer Anschluss mit integriertem Potentiometer

Die Lambda Colonne mit Potentiometer wird mit Amphenol Gerätestecker geliefert,
Polzahl 6 + PE; Serie C16-1.
R
6
4 5
S1= Endschalter für Bewegungsrichtung -ausfahren-
S2= Endschalter für Bewegungsrichtung -einfahren-
M= Permanentmagnetmotor
= Thermoschalter
R= Potentiometer
Beim (+) auf Anschluss 1 und (-) auf Anschluss 2: Der Elektrozylinder bewegt sich in Richtung:
Ausfahrt.
Die Änderung der Bewegungsrichtung erfolgt durch Umpolen der Anschlüsse -Nr. 1 und -Nr. 2.
7.4.4 Weitere elektrische Anschlüsse
Weitere elektrische Anschlüsse (z. B. potentialgebundene Signalkontakte, potentialfreie Signal-
kontakte, Signalkontakte für Hubzwischenstellungen) sind möglich.
Diese Modifikationen müssen mit der Phoenix Mecano Komponenten AG definiert werden.
Eigenmächtige Umbauten oder Veränderungen des Elektrozylinders sind aus
Sicherheitsgründen nicht gestattet.
Bei eigenmächtigen Umbauten oder Veränderungen an dem Elektrozylinder erlischt
die allgemeine Betriebserlaubnis dieses Elektrozylinders. Die Phoenix Mecano
Komponenten AG haftet in diesem Fall nicht für Schäden.

7.4.5 Endschalter

Der Elektrozylinder ist mit zwei Endschaltern ausgerüstet. Beim Einsatz von Steuerungen, die für
den Elektrozylinder vorgesehen sind, verhindern die Endschalter ein Überfahren der maximalen
Hubhöhe sowie ein Überschreiten des unteren Haltepunktes.
Beim Einsatz anderer Steuerungen, direkter und nicht korrekter Bestromung, kann der Elektrozy-
linder über die Endschalter fahren und eine Zerstörung herbeiführen.
+
S1
M
Stecker
2
7. Lebensphasen
S2
1
