7. Lebensphasen
7.4 Elektrische Anschlussmöglichkeiten

7.4.1 Elektrischer Anschluss mit Stecker

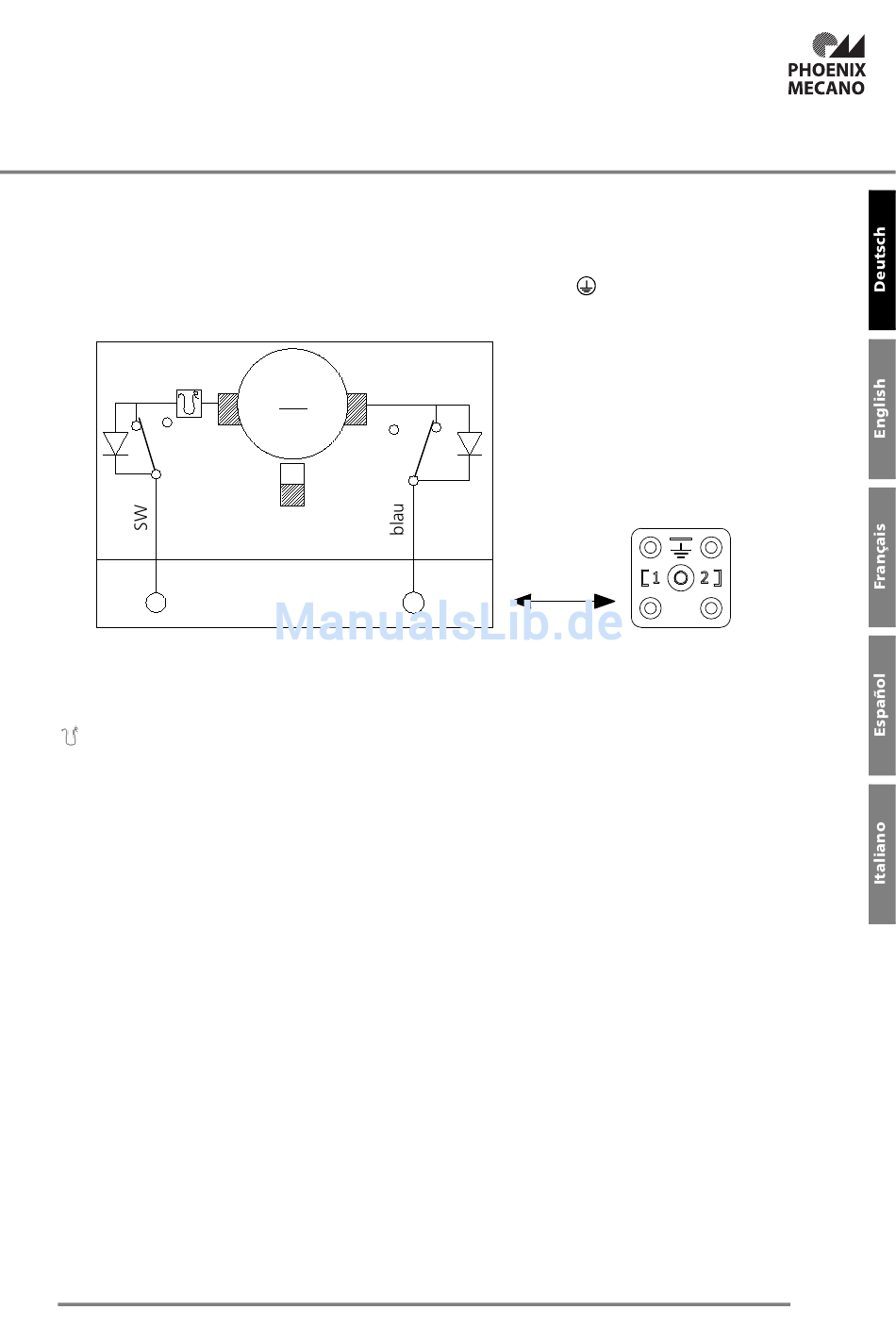

Die Elektrozylinder wird standardmäßig mit Gerätestecker 2polig + gebaut. Der Stecker ent-
spricht der DIN43650-A / ISO4400.
Thermoschalter
M
S1
S2
Stecker
1
2
S1= Endschalter für Bewegungsrichtung -ausfahren-
S2= Endschalter für Bewegungsrichtung -einfahren-
M= Permanentmagnetmotor
= Thermoschalter
Beim (+) auf Anschluss 1 und (-) auf Anschluss 2: Der Elektrozylinder bewegt sich in Richtung:
Ausfahrt.
Die Änderung der Bewegungsrichtung erfolgt durch Umpolen der Anschlüsse -Nr. 1 und -Nr. 2.
Die weitere Verkabelung erfolgt kundenseitig.
