7. Fasi del ciclo di vita

7.6 Montaggio

Verificare al ricevimento del presente elettrocilindro l'integrità del dispositivo ed eventuali parti
mancanti. L'elettrocilindro è fornito pronto all'uso senza controller.

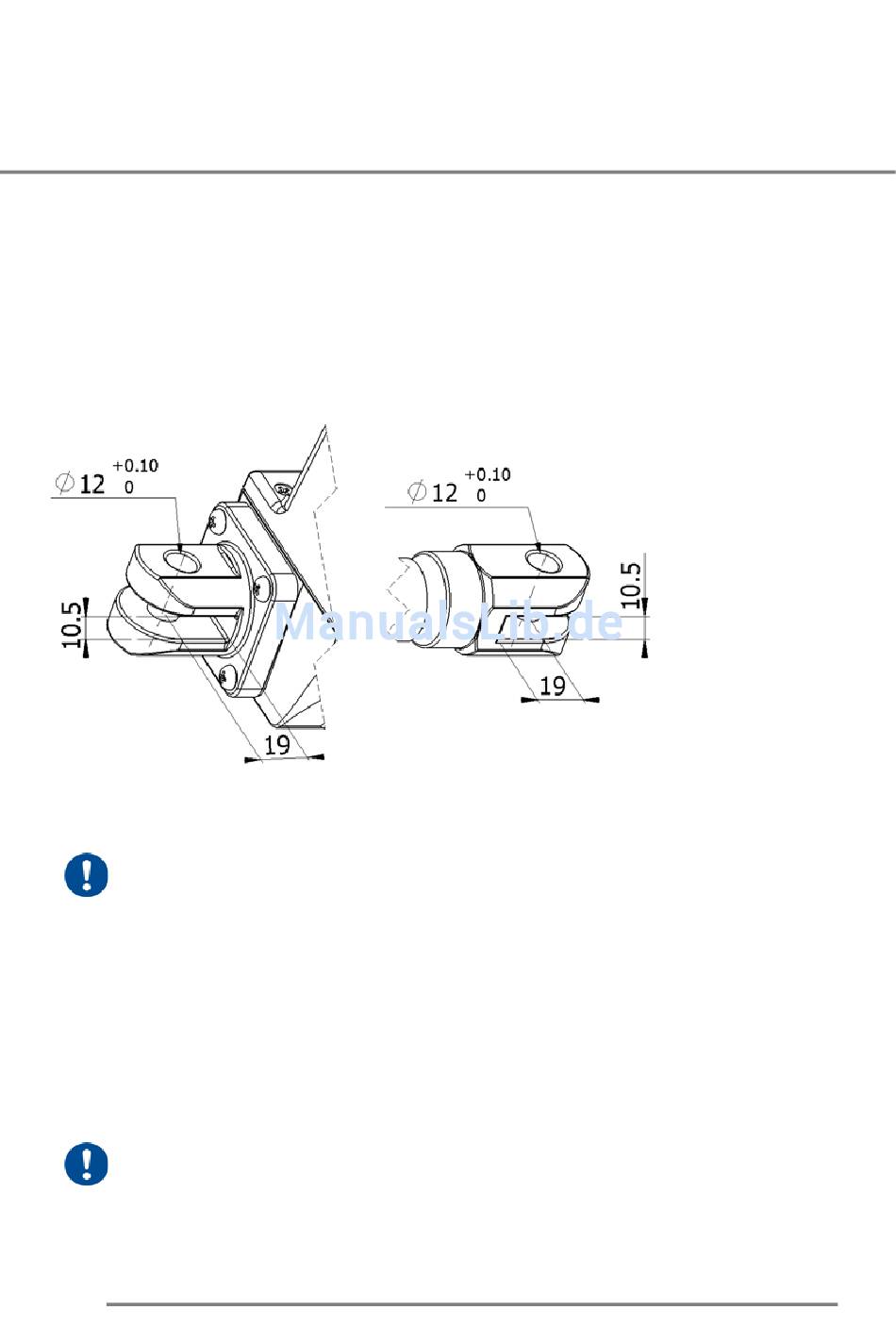

Il fissaggio dell'elettrocilindro viene eseguito tramite teste a forcella sulla biella e
nell'alloggiamento ingranaggi. Rispettare la sequenza di montaggio descritta nelle presenti
istruzioni di montaggio.
I fori trasversali delle teste a forcella hanno un diametro di 12 mm +0,1/0 mm.
I bulloni di fissaggio non sono in dotazione.
Rispettare le seguenti istruzioni per il montaggio:
L'elettrocilindro non deve essere azionato elettricamente prima del montaggio nella
posizione definitiva.
In caso contrario le posizioni finali impostate dell'elettrocilindro vengono spostate.
•
Le posizioni finali della corsa dell'elettrocilindro sono impostate in fabbrica. La biella non è
assicurata contro la torsione.
•
Una rotazione della biella o della testa snodata fissata alla filettatura della biella comporta lo
spostamento delle posizioni finali.
•
Per impedire lo spostamento della posizione della corsa e di montaggio, occorre rimuovere il
nastro rosso di sicurezza soltanto dopo il montaggio dell'elettrocilindro.
•
Le forze e le coppie con azione laterale sulla biella non sono ammesse.
•
Eseguire un test / un funzionamento di prova.
•
Il mancato rispetto di questa procedura comporta il danneggiamento
dell'elettrocilindro! La garanzia decade!
•
In riferimento alla posizione di montaggio dei componenti, è necessario
evitare punti di schiacciamento e di taglio, in particolare tenendo conto
dei casi di utilizzo successivi.
