Inhaltszusammenfassung für Phoenix Mecano Dewer okin MEGAMAT 4

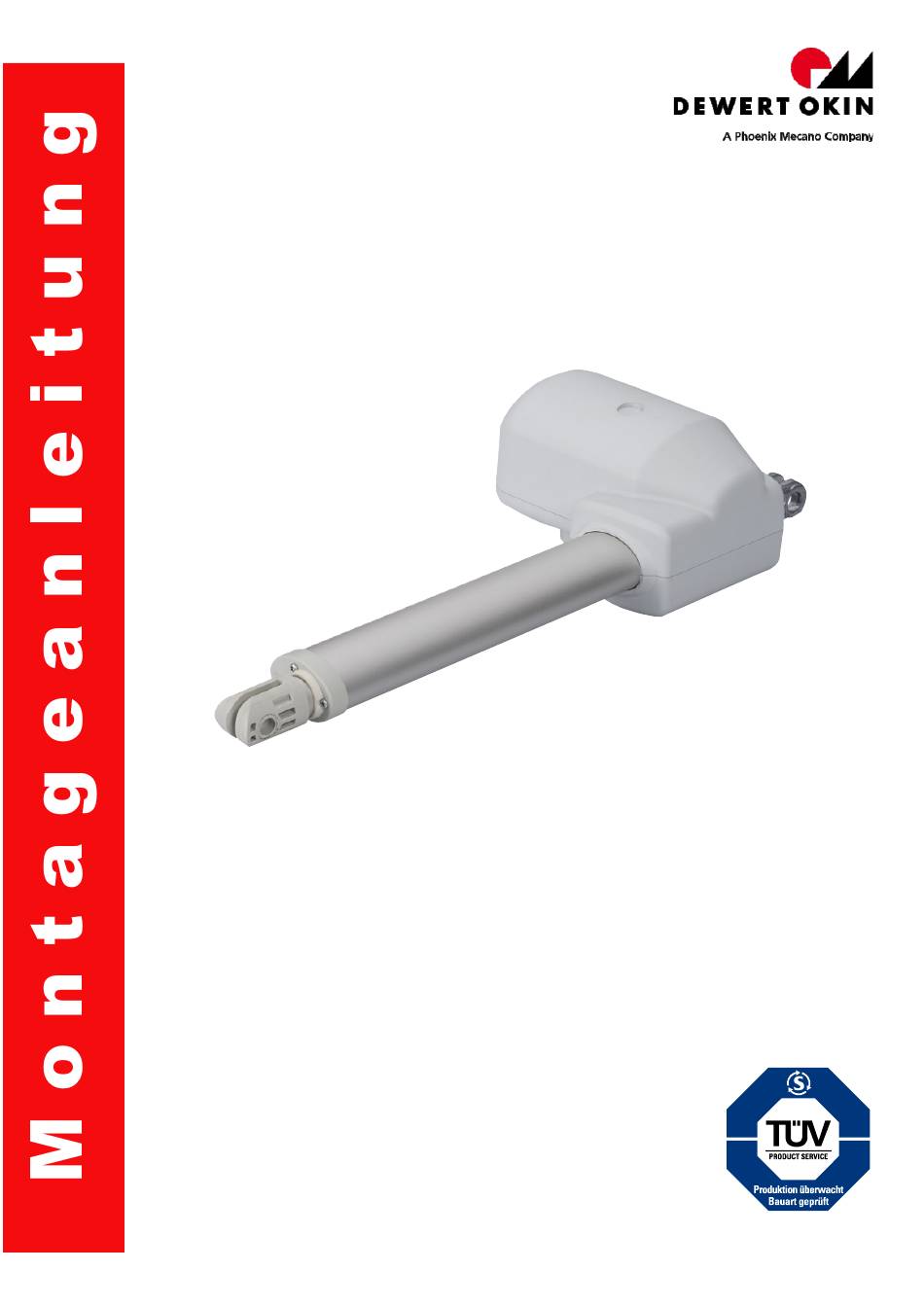

- Seite 1 MEGAMAT 4 Montageanleitung (Original Montageanleitung) Stand 03/2020 03/2020 ID 59399 9.0...
- Seite 2 MEGAMAT 4 Inhaltsverzeichnis Seite Allgemeine Hinweise...................... Verwendungszweck......................Voraussetzungen......................Kennenlernen......................... Montage.......................... Betrieb und Bedienung ....................Instandhaltung und Instandsetzung................Typenschild........................Fehlerbehebung......................Reinigung und Entsorgung..................... Einbauerklärung, Konformitätserklärung, Zusatzinformationen........Allgemeine Hinweise Diese Anleitung ist für den Endproduktehersteller bestimmt – nicht für die Weitergabe an den Betreiber des Endprodukts. Sie kann wohl hinsichtlich der Sachinformationen als Grundlage für die Erstellung der Endprodukte-Anleitung dienen.
- Seite 3 Verwendungszweck Der Antrieb MEGAMAT 4 ist vorgesehen zum Einbau im Endprodukt... Ÿ zur elektromotorischen Verstellung von beweglichen Möbelteilen, Pflege- und Hospitalbetten unter Verwendung geeigneter Beschläge oder Mechaniken. Der Antrieb MEGAMAT 4 ist nicht vorgesehen für die Verwendung… Ÿ in einer Umgebung, wo mit dem Auftreten von entzündlichen oder explosiven Gasen oder Dämpfen (z.
- Seite 4 MEGAMAT 4 Technische Daten Nennspannung............: 24 - 29 V DC Stromaufnahme bei Nennlast........: max. 4,0 A DC (je nach Applikation) zulässige Druckkraft..........: max. 7000 N (je nach Ausführung) zulässige Zugkraft........... : max. 4000 N (je nach Ausführung) Betriebsart bei max. Nennlast....... : Aussetzbetrieb AB 2 min EIN /18 min AUS Schutzklasse............
- Seite 5 Aufbau des Einzelantriebes MEGAMAT 4 03/2020 ID 59399 9.0...
- Seite 6 MEGAMAT 4 Montage Einbau (Beispielhaft dargestellt) Achtung! Elektrische Komponenten nur im spannungsfreien Zustand anschließen oder trennen. Schieben Sie den Antrieb (2) in den Beschlag (1). Befestigen Sie ihn dort mit einem BEK-Bolzen (3) und sichern Sie diesen mit einem Sicherungsclip (4). Befestigen Sie nun den Hubrohrgabelkopf (5) mit einem BEK-Bolzen (8) und einem Sicherungsclip (9) am Beschlag (7).
- Seite 7 Empfohlene Einbaulage des MEGAMAT 4 mit GQR Einbaufehler - z. B. bedingt durch Toleranzen im Beschlag - können große Auswirkungen auf die Ausrückkräfte des GQR haben. Durch fehlerhaften Einbau können sich die Ausrückkräfte deutlich erhöhen und somit weit oberhalb der Spezifikation liegen. Ausrichtung des Beschlags Die Beschläge für die Aufnahme der Gabelköpfe müssen zueinander fluchten, ist dieses nicht der Fall, wirken zusätzliche Querkräfte auf die Antriebseinheit.
- Seite 8 MEGAMAT 4 Empfohlene Beschlagsauslegung Neben dem genauen Fluchten der Beschläge zueinander, empfehlen wir auf beiden Seiten der Beschläge nur eine Befestigungslasche (a) zu verwenden. Die Gefahr, das beide Befes- tigungslaschen nicht miteinander fluchten und dadurch die Antriebseinheit verkantet, wird mit dieser Maßnahme reduziert.
- Seite 9 Schnellverstellung GQR (optional) Bei Stromausfall ist ein Zurücksetzen des Antriebes durch die optionale Schnellverstellung möglich. Durch Betätigen der Schnellverstellung lässt sich der Antrieb in die Grundstellung versetzen. 03/2020 ID 59399 9.0...
- Seite 10 MEGAMAT 4 Bitte beachten: Ÿ GQR ist mit einem hochwertigen Kupplungssystem ausgerüstet, welches jederzeit auch im belasteten Zustand, betätigt werden kann. Ÿ Zur Betätigung ist ein geeigneter handelsüblicher Bowdenzug (2) vorgesehen, welcher in der Bowdenzugaufnahme (1) des GQR befestigt wird (der Bowdenzug ist nicht im Lieferumfang enthalten).
- Seite 11 Betrieb und Bedienung Sie können für die Erstellung der Betriebsanleitung für das Endprodukt die hier beschriebe- nen Sachinformationen nutzen. Bitte berücksichtigen Sie, das sich diese Anleitung an Sie als Fachmann richtet – und nicht an den womöglich nicht technisch ausgebildeten Betreiber des Endprodukts.
- Seite 12 MEGAMAT 4 Instandhaltung - Instandsetzung Führen Sie regelmäßig die Überprüfungen. Empfohlene Prüffrist min. alle 6 Monate. Darüber hinaus prüfen Sie in kürzeren Abständen Folgendes: Ÿ Regelmäßige Sichtprüfungen auf Beschädigungen aller Art Überprüfen Sie das Gehäuse auf Risse und Brüche, kontrollieren Sie die An- schlussleitung auf Quetschungen, Abscherungen und die Zugentlastung mit Knickschutz insbesondere nach jeder mechanischen Belastung.
- Seite 13 Typenschild Jede Antriebskomponente enthält ein Typenschild mit genauer Bezeichnung, Artikelnummer und technischen Angaben. (Erklärung siehe nachfolgende Abbildung als Beispiel). Der MEGAMAT 4 wird auf dem Typenschild als MEGAMAT MEZ bezeichnet. MEGAMAT MEZ Typenbezeichnung xxxxx Artikelnummer 24-29V Eingangsspannung max. 3.50A Stromaufnahme Duty cycle 2min ON / 18 min OFF Aussetzbetrieb 2 Minuten / 18 Minuten max.
- Seite 14 MEGAMAT 4 Fehlerbehebung Um Sie bei der Suche nach üblichen Fehlern und deren Beseitigung zu unterstützen, ist die nachstehende Tabelle entwickelt worden. Sollte ein Fehler auftreten, der nicht in dieser Tabelle aufgeführt ist, wenden Sie sich bitte an Ihren Lieferanten. Alle Fehler dürfen nur von einer Fachkraft mit der auf Seite 3 genannten Qualifikation untersucht und beseitigt werden.
- Seite 15 Problem Mögliche Ursache Lösung Motor läuft, Antrieb - Überlastung des Antriebes durch z .B. - Freilauf der Applikation verfährt nicht, Antrieb auffahren auf Hindernisse. prüfen, ggf. Antrieb erneuern. läuft von selbst zurück. Keine oder schwergängige Ausrückfunktion. Motor läuft, Antrieb - GQR-Bowdenzug ist nicht in Grund- - Bowdenzug justieren verfährt nicht stellung, zu viel Vorspannung am...
- Seite 16 MEGAMAT 4 Einbauerklärung nach Anhang II der EU-Maschinenrichtlinie 2006/42/EG Der Hersteller: DewertOkin GmbH Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass nachstehend beschriebene unvollständigen Maschinen MEGAMAT MEZ, MEGAMAT ME(n) die folgenden grundlegenden Anforderungen der Richtlinie Maschinen (2006/42/EG) erfüllt: Abschnitt: 1.1.3;...
- Seite 17 EG-Konformitätserklärung Nach Anhang IV der EMV-Richtlinie 2014/30/EU Nach Anhang IV der EU-Niederspannungsrichtlinie 2014/35/EU Nach Anhang VI der RoHS-Richtlinie 2011/65/EU (inkl. Delegierte Richtlinie (EU) 2015/863) Der Hersteller: DewertOkin GmbH Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt MEGAMAT MEZ, MEGAMAT ME(n) mit DewertOkin Steuerung die Anforderungen folgender EG-Richtlinien erfüllt:...
- Seite 18 MEGAMAT 4 Zusatzinformationen Antriebssystem MEGAMAT 4 (MEZ) Folgende Normen wurden in den Ausführungen mit mindestens IPX4 – in Anlehnung an: EN 60601-1:2006 + A1:2013, IEC 60601-1:2005 + A1:2012 (Kurzbegriff: Edition 3.1), Medizinische elektrische Geräte EN 60601-1-2:2015, IEC 60601-1-2:2014 (Kurzbegriff: Edition 4.0), EMV angewendet: IEC/EN60601-1, Abschnitt 4 Allgemeine Anforderungen...
- Seite 19 Notizen 03/2020 ID 59399 9.0...
- Seite 20 MEGAMAT 4 DewertOkin GmbH Weststraße 1 32278 Kirchlengern, Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de 03/2020 ID 59399 9.0...
