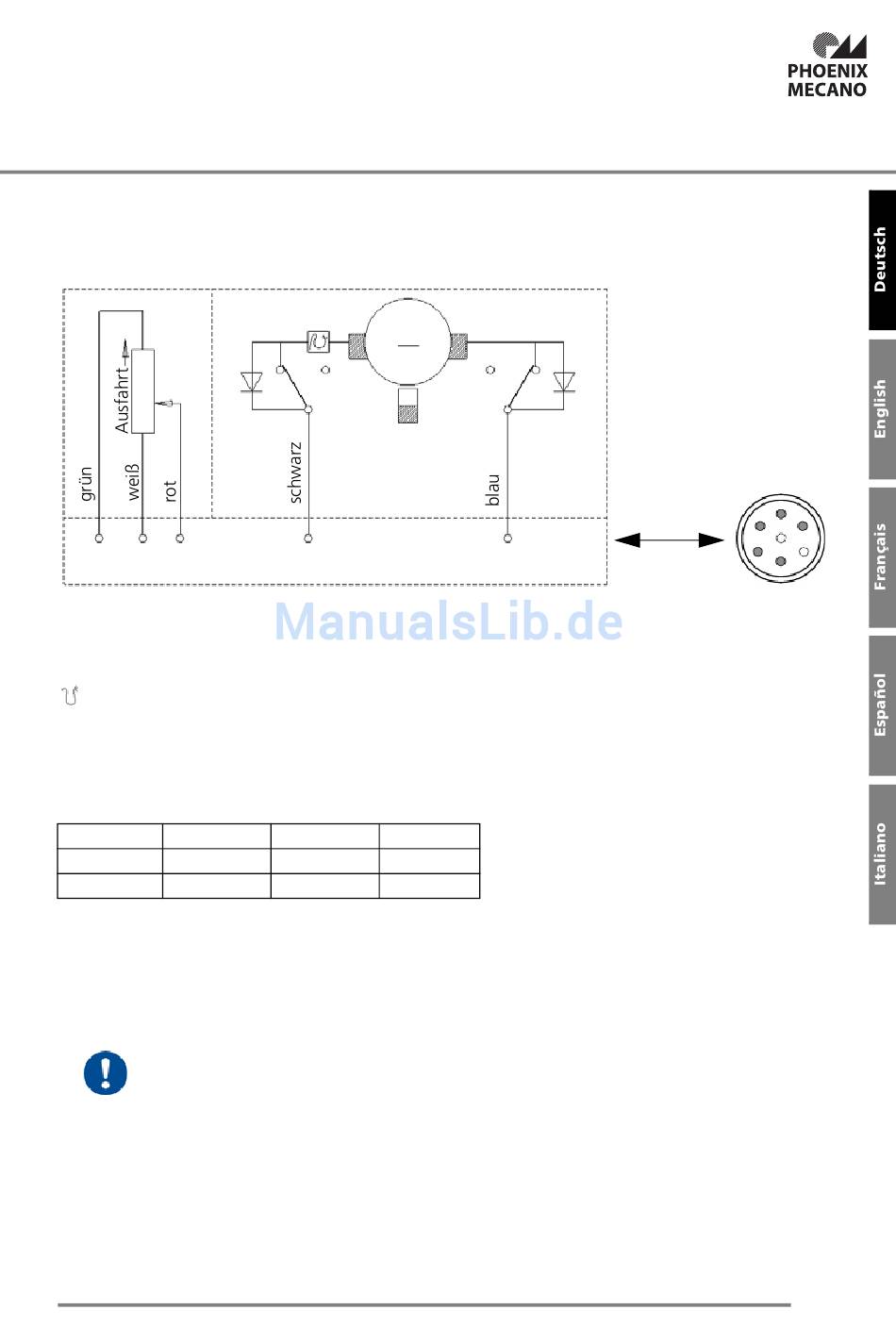

7.6.3 Elektrischer Anschluss mit integriertem Potentiometer

Die Lambda Colonne mit Potentiometer wird mit Amphenol Gerätestecker geliefert,
Polzahl 6 + PE; Serie C16-1.
R
6 4 5
S1= Endschalter für Bewegungsrichtung -ausfahren-
S2= Endschalter für Bewegungsrichtung -einfahren-
M= Permanentmagnetmotor
= Thermoschalter
R= Potentiometer
Motor-Drehrichtung
Die Verkabelung liegt in der Verantwortung des Kunden.
Möglichkeit Anschluss 1 Anschluss 2
1 +
2 -
7.6.4 Weitere elektrische Anschlüsse
Weitere elektrische Anschlüsse (z. B. potentialgebundene Signalkontakte, potentialfreie
Signalkontakte, Signalkontakte für Hubzwischenstellungen) sind möglich.
Diese Modifikationen müssen mit der Phoenix Mecano Komponenten AG definiert werden.
Eigenmächtige Umbauten oder Veränderungen der Hubsäule sind aus
Sicherheitsgründen nicht gestattet.
Bei eigenmächtigen Umbauten oder Veränderungen an der Hubsäule erlischt die
allgemeine Betriebserlaubnis dieser Hubsäule. Die Phoenix Mecano Komponenten
AG haftet in diesem Fall nicht für Schäden.
S1
M
4
2
1
Stecker
2
Richtung
- Einfahren
+ Ausfahren
S2
4
2
1
1
7. Lebensphasen
