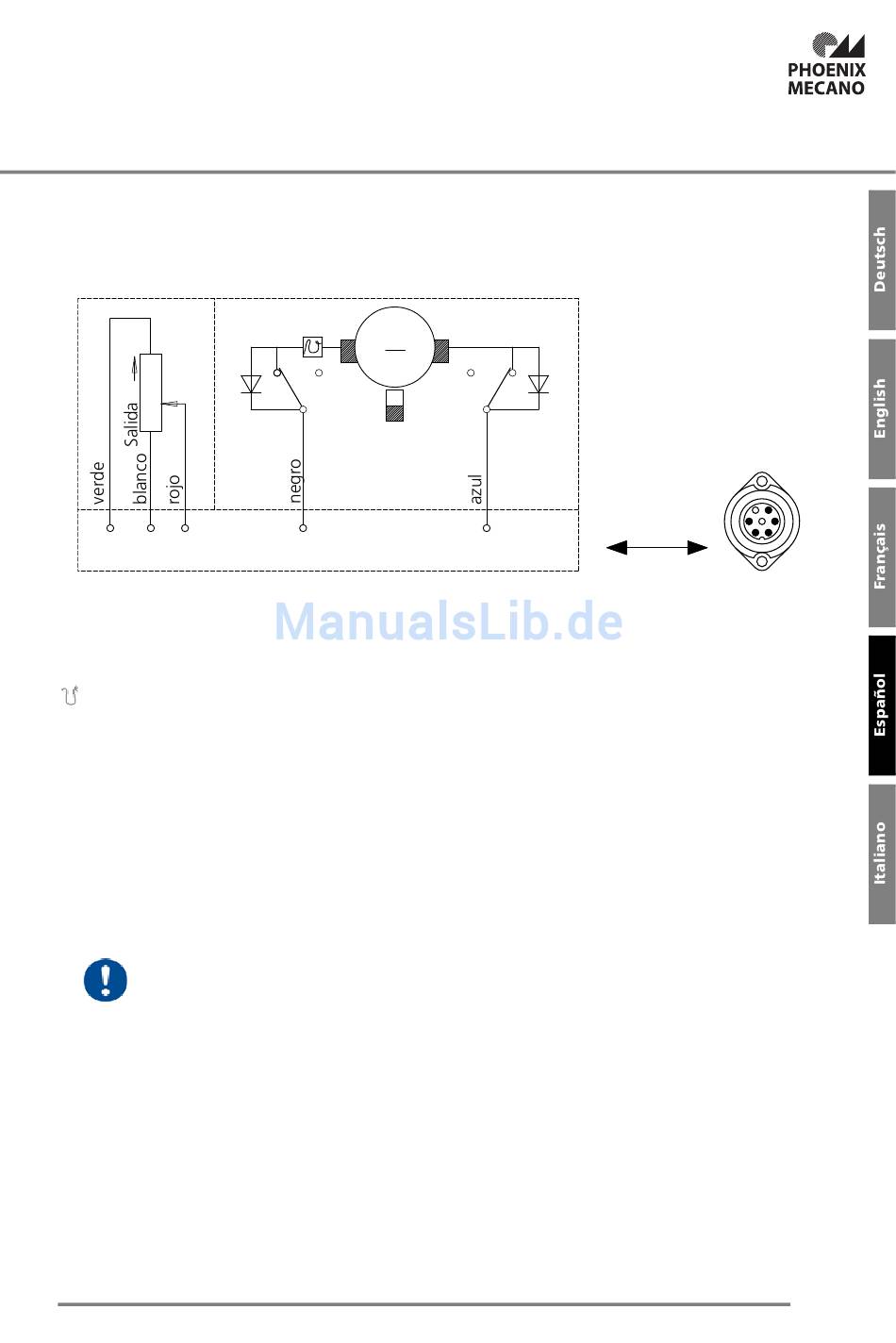

7.4.3 Conexión eléctrica con potenciómetro integrado
La Lambda Colonne con potenciómetro se suministra con conector Amphenol,
número de polos 6 + PE; serie C16-1.
R
6
4 5
S1= Interruptores de fin de carrera para dirección de desplazamiento -extender-
S2= Interruptores de fin de carrera para dirección de desplazamiento -replegar-
M= Motor de imán permanente
= Termointerruptor
R= Potenciómetro
Con (+) en conexión 1 y (-) en conexión 2: El cilindro eléctrico se mueve en dirección: salida.
La modificación de la dirección de movimiento se produce mediante el cambio de polos de las
conexiones n.º 1 y n.º 2.
7.4.4 Otras conexiones eléctricas
Se pueden realizar otras conexiones eléctricas (p. ej. contactos de señal asociados a potencial, sin
potencia-l, contactos de señal para posiciones intermedias de elevación).
Estas modificaciones deben se definidas por Phoenix Mecano Komponenten AG.
No se permiten reformas o modificaciones arbitrarias del electrocilindro por motivos
de seguridad.
En caso de reformar o modificar el cilindro eléctrico, quedará anulado el permiso de
explotación de este cilindro eléctrico. En ese caso, la empresa
Phoenix Mecano Komponenten AG no se responsabiliza de cualquier posible daño.

7.4.5 Interruptor de fin de carrera

El cilindro eléctrico cuenta con dos interruptores de fin de carrera.
Si se utilizan controles previstos para el cilindro eléctrico, los interruptores de fin de carrera se
encargan de evitar que se sobrepase la altura máxima de elevación, así como el punto de sujeción
inferior.
Si se utilizan controles inadecuados o en caso de corriente directa o con insuficiente corriente el
cilindro eléctrico no puede desplazarse a través de los interruptores de final de carrera y provocar
daño.
+
S1
M
Conector
2
S2
1
