7.5.3 Intégration et montage
Pré-tendez la traction Bowden à l'état libre, car sinon il existe un risque de débrayage
total de la tige de poussée.
Le vérin électrique ne remplit plus ensuite sa fonction en utilisation.
Même avec de faibles forces, il existe un risque de dommages.
L'unité de traction Bowden est montée par le fabricant sur le vérin électrique.
Le câble de traction Bowden est fixé sur le vérin hydraulique.
Le jeu peut être réduit à l'aide de la vis de réglage.

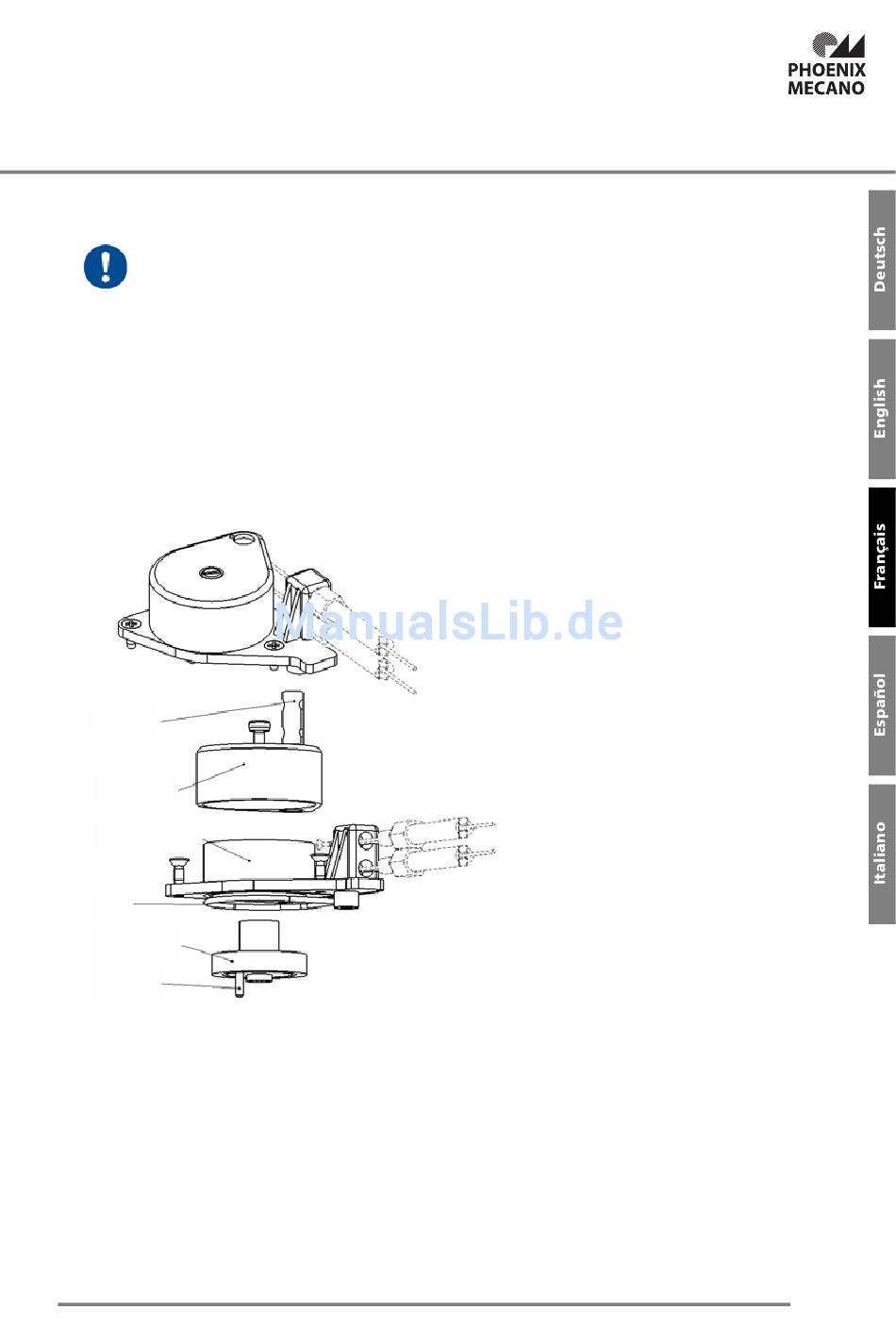

7.5.4 Présentation de l'unité de traction Bowden
1
2
3
4
5
6
1 Tige du vérin
2 Pièce d'insertion
3 Boîtier de traction Bowden
4 Rondelle-o
5 Roue excentrée
6 Tige du vérin
