7.6 Montaje

Una vez recibido el cilindro eléctrico, revise el aparato por si mostrase algún daño. El cilindro
eléctrico se envía sin sistema de control y listo para funcionar.
La fijación del cilindro eléctrico se realiza mediante las horquillas de la biela y carcasa del.
engranaje. Debe respetarse siempre el proceso de montaje descrito en las presentes instrucciones
de montaje.

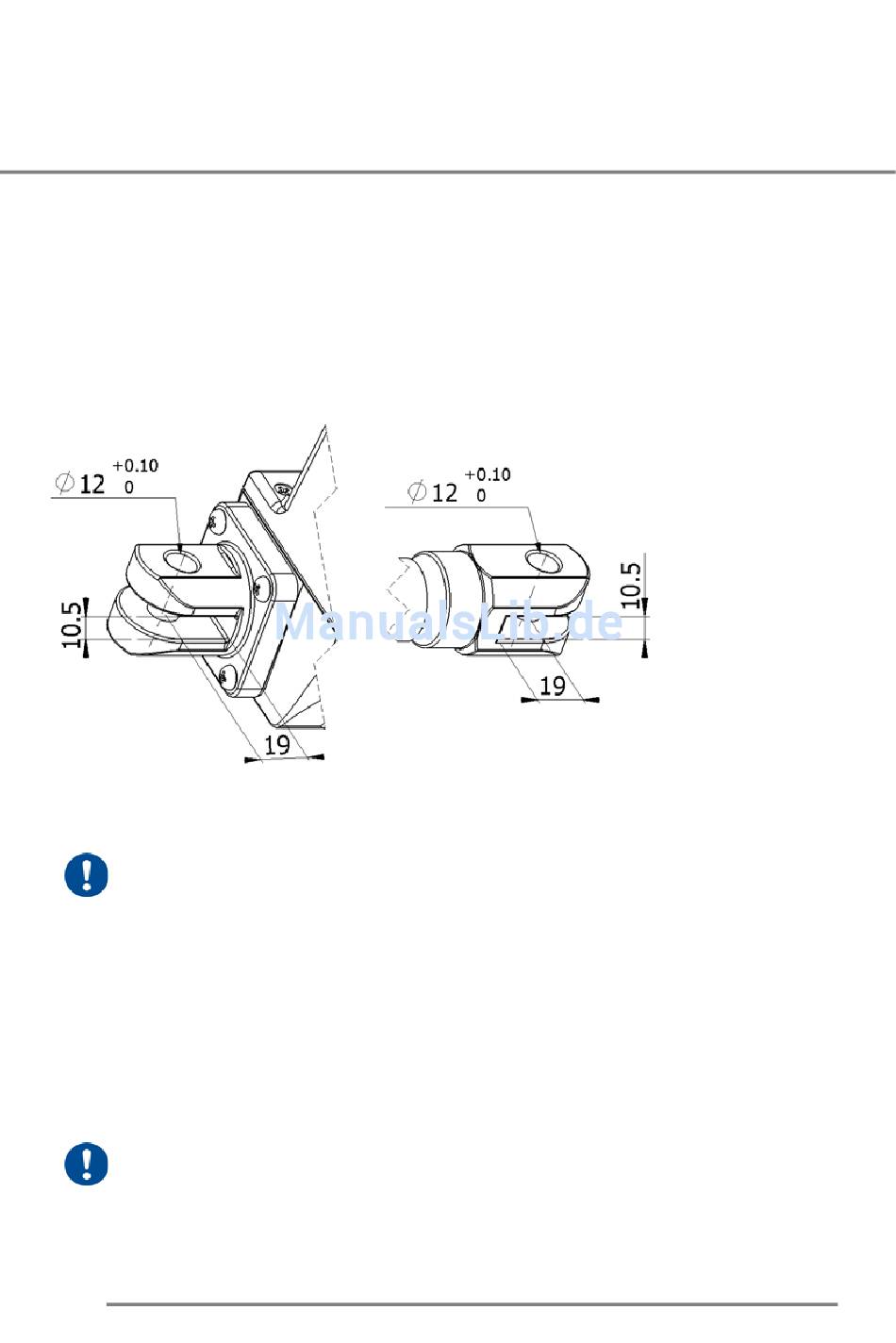

Los taladros transversales de las horquilla tienen un diámetro de 12 mm +0,1/0 mm.
Los bulones de fijación no forman parte del volumen de suministro.
Se tendrán en cuenta las observaciones siguientes durante el montaje:
El cilindro eléctrico no deberá operar eléctricamente antes de la incorporación hasta
haber alcanzado la posición definitiva.
De lo contrario, se alterarán las posiciones finales del cilindro eléctrico ajustadas.
•
Las posiciones finales de la carrera del cilindro eléctrico vienen ajustadas de fábrica. La biela
no está protegida con un eventual giro.
•
Un giro (rotación) de la biela o del cabezal articulado fijado a la rosca de la biela, provocará
que se alteren las posiciones finales.
•
No debe eliminarse la cinta roja de seguridad roja hasta después de incorporar el cilindro
eléctrico, para evitar una alteración de la posición de carrera e incorporación.
•
No se permiten fuerzas y pares que impactan lateralmente sobre la biela.
•
Realizar ciclo de prueba o de test.
•
¡La inobservancia de estas instrucciones de procedimiento provoca
daños en el cilindro eléctrico! ¡La garantía quedará anulada!
•
En relación a la posición de montaje de los componentes, se evitarán
puntos de compresión y fricción, teniendo siempre presente la
aplicación posterior.
