5.6 Elektrischer Anschluss der Steuerungen Motion Manager 2 / 3
Sie dürfen elektrische Komponenten nur bei gezogenem Netzstecker anschließen
oder trennen.
ACHTUNG
Nach dem Herstellen der Spannungsversorgung schaltet das Gerät verzögert ein.
Warten Sie vor der Inbetriebnahme mindestens 15 Sekunden.
5.6.1 Anschluss der Hubsäulen und der Bedientastatur an die Steuerung Motion Manager 2
Bei der Steuerung Motion Manager 2 für den Betrieb von zwei Hubsäulen, werden sowohl die
Hubsäulen als auch die Bedientastatur an der Vorderseite der Steuerung angeschlossen. Die

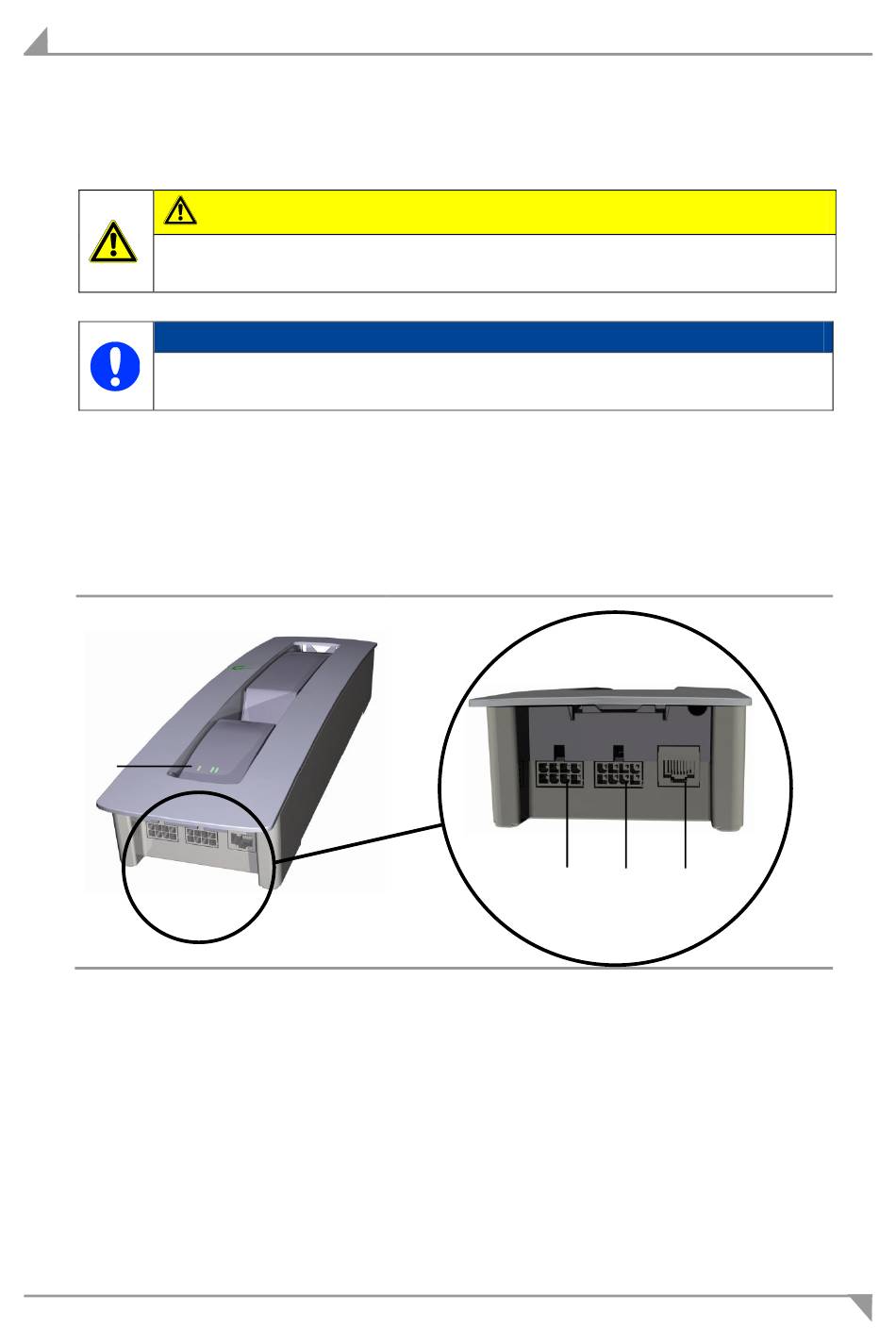

Anschlüsse zeigt Ihnen die folgende Abbildung.
A
Abbildung 19
A Status-LEDs
C Anschluss für Hubsäule 2
30
VORSICHT
Anschlüsse an der Steuerung Motion Manager 2: Variante für zwei Hubsäulen
System Inlinedrive ID11
B
C
B Anschluss für Hubsäule 1, Option: An-
schluss für eine Lampe über optionales
Adapterkabel
D Anschluss für Bedientastatur (Motion
Assist (Pro))
D
68015(c)
