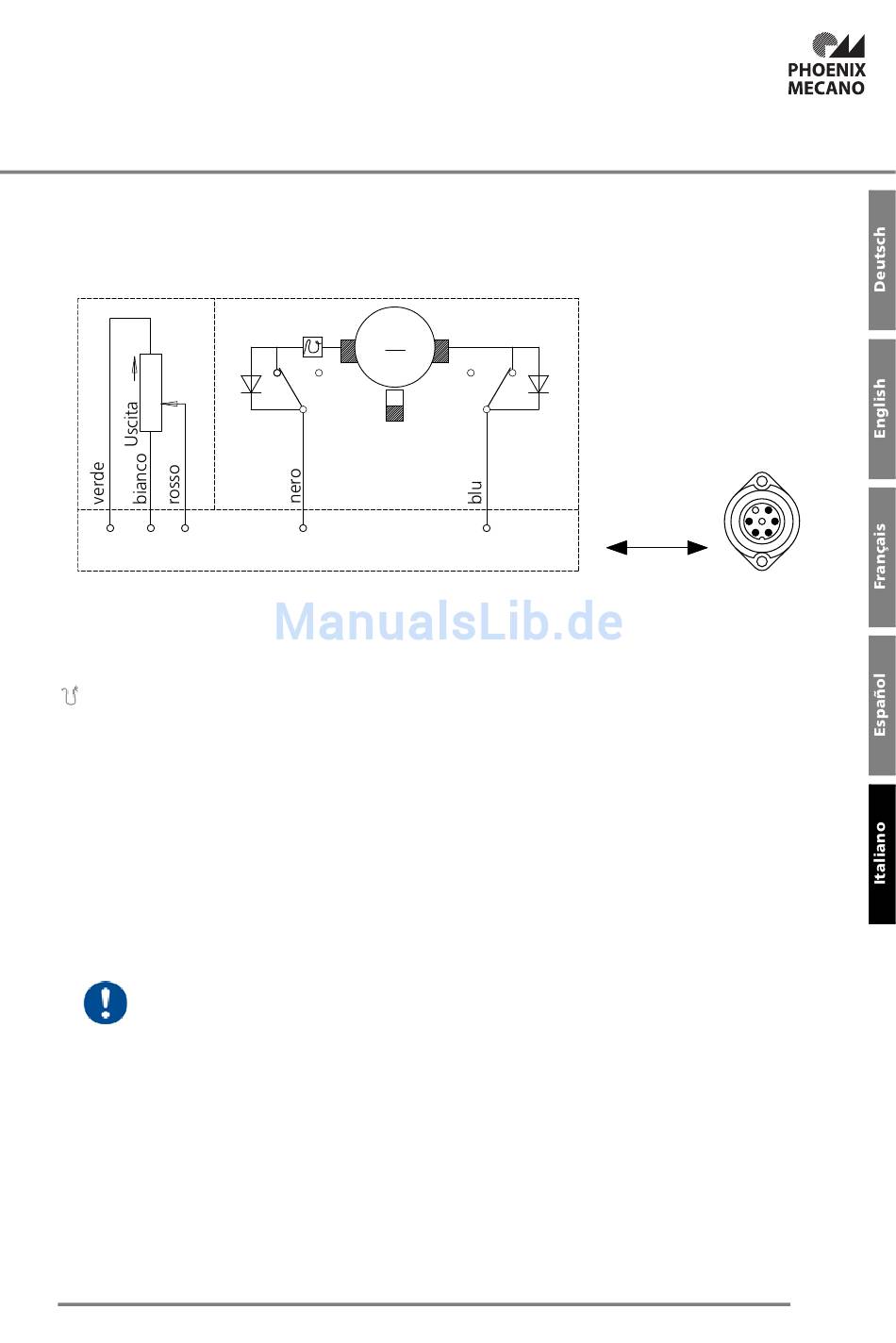

7.4.3 Collegamento elettrico con potenziometro integrato

Lambda Colonne con potenziometro è fornita con connettore Amphenol,
numero poli 6 + PE; serie C16-1.
R
6
4 5
S1= micro di fine corsa per la direzione di movimento -in uscita-
S2= micro di fine corsa per la direzione di movimento -in ingresso-
M= Motore a magneti permanenti
= Interruttore termico
R= Potenziometro
In caso di (+) sul collegamento 1 e (-) sul collegamento 2: l'elettrocilindro si muove in direzione:
uscita.
La modifica della direzione di movimento si ottiene scambiando le polarità dei collegamenti N°1 e
N°2.

7.4.4 Ulteriori collegamenti elettrici

Sono possibili altri collegamenti elettrici (ad es. contatti segnale non isolati, contatti segnale a
potenziale zero, contatti segnale per posizioni di sollevamento intermedie).
Queste modifiche vanno concordate con Phoenix Mecano Komponenten AG.
Per motivi di sicurezza non sono consentite trasformazioni o modifiche
dell'elettrocilindro.
In caso di trasformazioni o modifiche arbitrarie all'elettrocilindro decade
l'autorizzazione generica al servizio del presente elettrocilindro. Phoenix Mecano
Komponenten AG declina in questo caso ogni responsabilità per eventuali danni.

7.4.5 Micro di fine corsa

L'elettrocilindro è dotato di due interruttori finecorsa. Utilizzando controller idonei agli
elettrocilindri, gli interruttori finecorsa evitano il superamento dell'altezza massima di corsa e del
punto di arresto inferiore.
In caso di impiego di altri controlli, di applicazione di corrente diretta e/o errata, l'elettrocilindro
può superare i micro di fine corsa causando danni irreparabili.
+
S1
M
Connettore
2
7. Fasi del ciclo di vita
S2
1
125
