7.4 Possibilités de raccordement électrique
7.4.1 Raccordement électrique avec prise

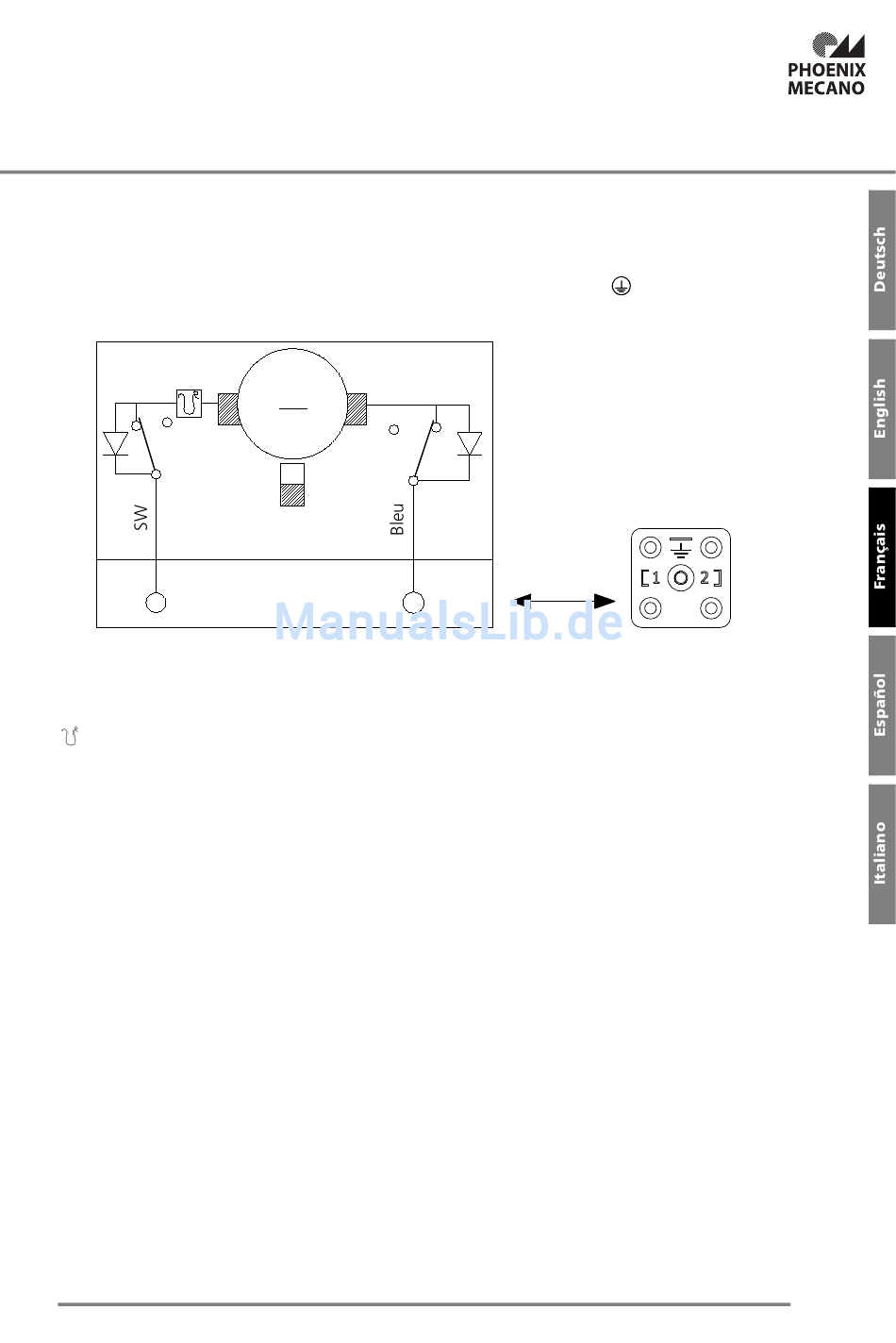

Le vérin électrique est généralement construit avec une prise bipolaire +
norme DIN 43650-A / ISO 4400.
Interrupteur
thermique
S1
1
S1 = Interrupteur de fin de course pour direction de déplacement - extension -
S2 = Interrupteur de fin de course pour direction de déplacement - rentrée -
M= Moteur à aimant permanent
= Interrupteur thermique
Sur (+) sur la prise 1 et (-) sur la prise 2 : le vérin électrique se déplace dans la direction : extension.
La modification du sens de déplacement s'effectue en inversant les pôles des raccordements n° 1
et n° 2.
Le reste du câblage s'effectue chez le client.
M
S2
Connecteur
2
7. Phases de vie
. La prise respecte la
