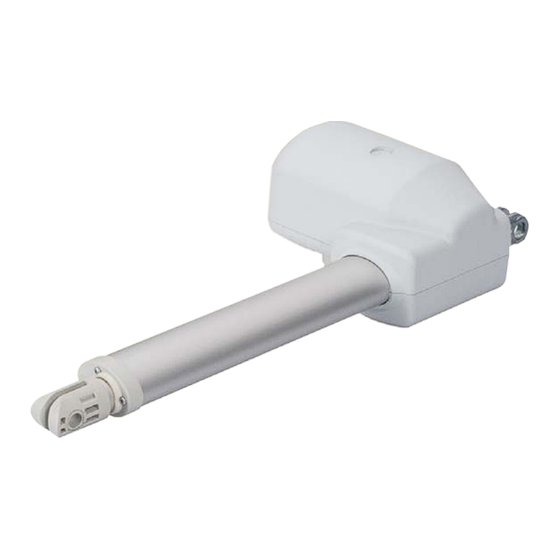

- Seite 1 PHOENIX MECANO Einbauanleitung für den Endproduktehersteller Antrieb MEGAMAT 4 Stand 02/2012 02/2012 ID-Nr. 59399...
-
Seite 2: Inhaltsverzeichnis
MEGAMAT Inhaltsverzeichnis Seite Allgemeine Hinweise....................... Verwendungszweck......................Voraussetzungen......................Kennenlernen........................Montage.......................... Betrieb und Bedienung ....................Instandhaltung und Instandsetzung................Typenschild und Siegel....................Fehlertabelle........................Reinigung und Entsorgung....................Herstellererklärung, Konformitätserklärungen, Zusatzinformationen......Allgemeine Hinweise Diese Anleitung ist für den Endproduktehersteller bestimmt – nicht für die Weitergabe an den Betreiber des Endprodukts. -
Seite 3: Verwendungszweck
PHOENIX MECANO Verwendungszweck Der Antrieb MEGAMAT 4 vorgesehen zum Einbau im Endprodukt zur elektromotorischen Verstellung von beweglichen Möbelteilen, Pflege- und Hospitalbetten unter Verwendung geeigneter Beschläge oder Mechaniken Der Antrieb MEGAMAT 4 nicht vorgesehen für die Verwendung… in einer Umgebung, wo mit dem Auftreten von entzündlichen... - Seite 4 MEGAMAT Technische Daten Nennspannung............: 24 V DC Stromaufnahme bei Nennlast........: max. 4,0 A DC (je nach Applikation) zulässige Druckkraft..........: max. 7000 N (je nach Ausführung) zulässige Zugkraft...........: max. 4000 N (je nach Ausführung) Betriebsart bei max. Nennlast....... : Aussetzbetrieb AB 2 min EIN /18 min AUS Schutzklasse............: Geräuschpegel............: 65 dB(A)
-
Seite 5: Aufbau Des Einzelantriebes Megamat
PHOENIX MECANO Aufbau des Einzelantriebes MEGAMAT 4 02/2012 ID-Nr. 59399... -
Seite 6: Montage
Antrieb komplett ein- bzw. ausgefahren ist. Die Variante des Antriebsystems MEGAMAT 4 losem Muttersitz, erfordert im Endprodukt einen festen mechanischen Anschlag, um ein Herausziehen des Hubrohres zu verhindern. Dieses kann zu Beschädigungen des Antriebssystems führen. - Seite 7 PHOENIX MECANO Empfohlene Einbaulage des MEGAMAT 4 mit GQR Einbaufehler - z. B. bedingt durch Toleranzen im Beschlag - können große Auswirkungen auf die Ausrückkräfte des GQR haben. Durch fehlerhaften Einbau können sich die Ausrückkräfte deutlich erhöhen und somit weit oberhalb der Spezifikation liegen.
- Seite 8 MEGAMAT Empfohlene Beschlagsauslegung Neben dem genauen Fluchten der Beschläge zueinander, empfehlen wir auf beiden Seiten der Beschläge nur eine Befestigungslasche zu verwenden. Die Gefahr, das beide Befes- tigungslaschen nicht miteinander fluchten und dadurch die Antriebseinheit verkantet, wird mit dieser Maßnahme reduziert. Der Antrieb muss fest eingebaut sein, jedoch soll genügend Bewegungsfreiheit an seinen Befestigungspunkten vorhanden sein.
- Seite 9 PHOENIX MECANO Schnellverstellung GQR (optional) Bei Stromausfall ist ein Zurücksetzen des Antriebes durch die optionale Schnellverstellung möglich. Durch Betätigen der Schnellverstellung lässt sich der Antrieb in die Grundstellung versetzen. 02/2012 ID-Nr. 59399...
- Seite 10 MEGAMAT Bitte beachten: GQR ist mit einem hochwertigen Kupplungssystem ausgerüstet, welches jederzeit auch im belasteten Zustand, betätigt werden kann. Zur Betätigung ist ein geeigneter handelsüblicher Bowdenzug (2) vorgesehen, welcher in der Bowdenzugaufnahme (1) des GQR befestigt wird (der Bowdenzug ist nicht im Lieferumfang enthalten). Den Bowdenzug durch die Nut der Bowdenzugaufnahme (1) und oben in den...
-
Seite 11: Betrieb Und Bedienung
Steuerung vorgesehen. Bitte beachten Sie dazu auch die Einbauanleitung für die dazugehörige Steuerung. Schnellverstellung “GQR” Wenn Sie ein Antriebssystem MEGAMAT 4 mit Schnellverstellung, “GQR” erworben haben, ist folgendes zu beachten: Damit eine zuverlässige Funktion der mechanischen „Schnellverstellung, GQR“ in gleichbleibender Güte gewährleistet ist, darf der Antrieb keine äußeren Verun- reinigungen aufweisen. -
Seite 12: Instandhaltung Und Instandsetzung
Die Antriebsbewegung erfolgt durch ein Hubrohr. Berücksichtigen Sie dies bei der Auslegung ihres Produktes: Achten Sie darauf, dass nach dem Einbau des MEGAMAT 4 keine Scher- und Quetschstellen von außen zugänglich sind. Weisen Sie den Betreiber in der von Ihnen anzufertigende Betriebsanleitung unbedingt auf die hier genannten Punkte hin. -
Seite 13: Typenschild Und Siegel
Druckkraft max. Pull force : 4000 N Prod.date: mm/jj Zugkraft Serial-No.: D123456 0001 DEWERT-Logo IP66 DEWERT A Phoenix Mecano Company Bildzeichen Konformitätskennzeichen IP66 Schutzart Um die Sicherheit der DEWERT- In trockenen Räumen! Produkte zu gewährleisten, ist ein Siegel auf allen DEWERT-Produkten Nicht in den Hausmüll werfen! -
Seite 14: Fehlertabelle
MEGAMAT Fehlertabelle zur Erkennung und Beseitigung von üblichen Fehlern Um Sie bei der Suche nach üblichen Fehlern und deren Beseitigung zu unterstützen, ist die nachstehende Tabelle entwickelt worden. Sollte ein Fehler auftreten, der nicht in dieser Tabelle aufgeführt ist, wenden Sie sich bitte an Ihren Lieferanten. Alle Fehler dürfen nur von einer Fachkraft mit der auf Seite 3 genannten Qualifikation untersucht und beseitigt werden. -
Seite 15: Reinigung Und Entsorgung
Das Produkt entspricht der EU - Richtlinie 2002 / 95 / EG (RoHS ab dem 01.07.2006). Das Produkt unterliegt nicht der EU - Richtlinie 2002 / 96 / EG (WEEE) und deren Ergänzung EU - Richtlinie 2003 / 108 / EG. Der Antrieb MEGAMAT 4 darf nicht in den Hausmüll gelangen! 02/2012 ID-Nr. 59399... -
Seite 16: Einbauerklärung
MEGAMAT Einbauerklärung Nach Anhang II der EG-Maschinenrichtlinie 2006/42/EG Der Hersteller: DEWERT Antriebs- und Systemtechnik GmbH Weststr. 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass der nachstehend beschriebene unvollständige Maschine MEGAMAT MEZ, MEGAMAT ME(n) die folgenden grundlegenden Anforderungen der Richtlinie Maschinen (2006/42/EG) erfüllt: Abschnitt: 1.1.3;... -
Seite 17: Eg-Konformitätserklärungen
PHOENIX MECANO EG-Konformitätserklärungen nach Anhang IV der EG-EMV-Richtlinie 2004/108/EG, nach Anhang III der EG-Niederspannungsrichtlinie 2006/95/EG Der Hersteller: DEWERT Antriebs- und Systemtechnik GmbH Weststr. 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt MEGAMAT MEZ, MEGAMAT ME(n) mit DEWERT-Steuerung die Anforderungen folgender EG-Richtlinien erfüllt:... -
Seite 18: Zusatzinformationen
MEGAMAT Zusatzinformationen Antriebssystem MEGAMAT 4 (MEZ) Folgende Normen wurden in den Ausführungen IP54 mit DEWERT-Steuerung CARE/HOSP angewendet. In Anlehnung an EN 60601-1:1990 +A1:1993 +A2:1995, Medizinische elektrische Geräte EN60601-1, Hauptabschnitt 2 Umweltbedingungen EN60601-1, Hauptabschnitt 3 Schutz gegen die Gefahr eines elektrischen Schlages... - Seite 19 PHOENIX MECANO Notizen 02/2012 ID-Nr. 59399...
- Seite 20 PHOENIX MECANO DEWERT Antriebs- und Systemtechnik GmbH Weststraße 1 32278 Kirchlengern Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewert.de Info@dewert.de 02/2012 ID-Nr. 59399...
