7. Fasi del ciclo di vita
7.4 Possibilità di allacciamenti elettrici

7.4.1 Collegamento elettrico con spina

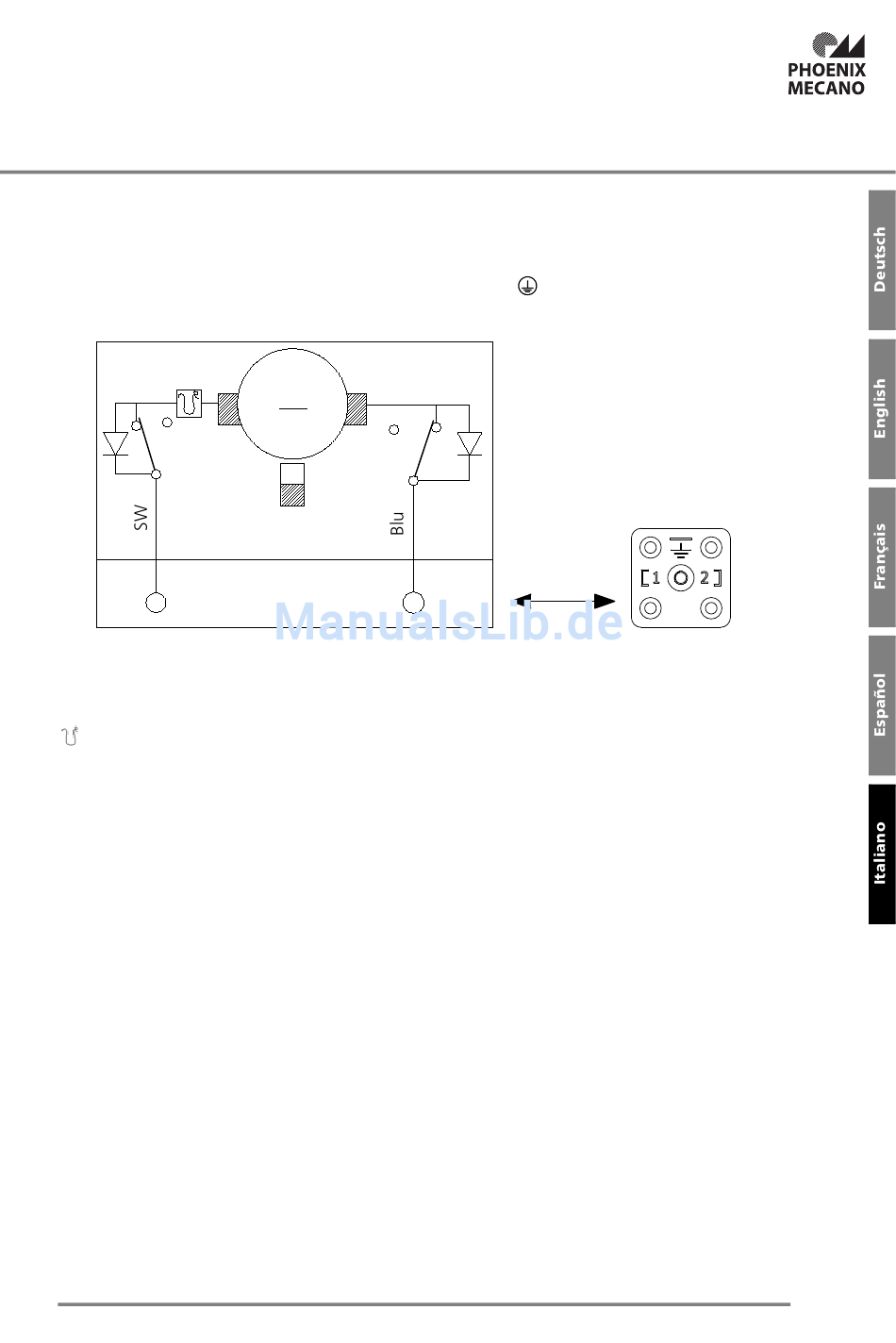

L'elettrocilindro è provvisto di serie di connettore a 2 poli +
. Il connettore è conforme alla
DIN43650-A / ISO4400.
Interruttore termico
M
S1
S2
Connettore
1
2
S1= micro di fine corsa per la direzione di movimento -in uscita-
S2= micro di fine corsa per la direzione di movimento -in ingresso-
M= Motore a magneti permanenti
= Interruttore termico
In caso di (+) sul collegamento 1 e (-) sul collegamento 2: l'elettrocilindro si muove in direzione:
uscita.
La modifica della direzione di movimento si ottiene scambiando le polarità dei collegamenti N°1 e
N°2.
Il resto della posa dei cavi è garantita dal cliente.
123
