7. Fasi del ciclo di vita

7.4.2 Collegamento elettrico con cavo

L'elettrocilindro con potenziometro viene fornito con connettore Amphenol, numero poli 6 + PE;
serie C16-1.

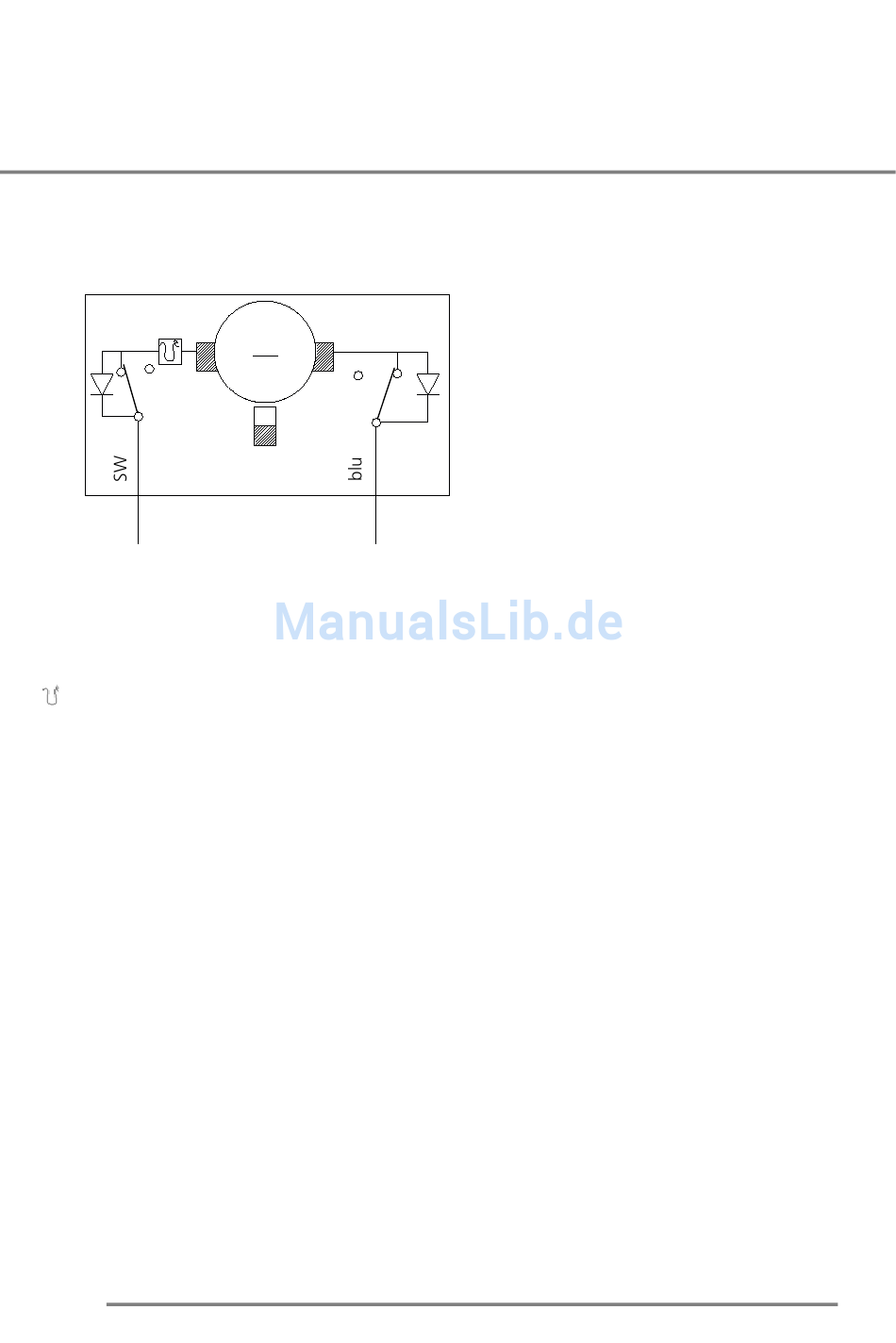

Interruttore termico
M
S1
S2
Connettore
S1= micro di fine corsa per la direzione di movimento -in uscita-
S2= micro di fine corsa per la direzione di movimento -in ingresso-
M= Motore a magneti permanenti
= Interruttore termico
In caso di (+) sul collegamento 1 e (-) sul collegamento 2: l'elettrocilindro si muove in direzione:
uscita.
La modifica della direzione di movimento si ottiene scambiando le polarità dei collegamenti N°1 e
N°2.
Il resto della posa dei cavi è garantita dal cliente.
