7. Lebensphasen

7.4.2 Elektrischer Anschluss mit Kabel

Die Elektrozylinder mit Potentiometer wird mit Amphenol Gerätestecker, Polzahl 6 + PE; Serie
C16-1geliefert.

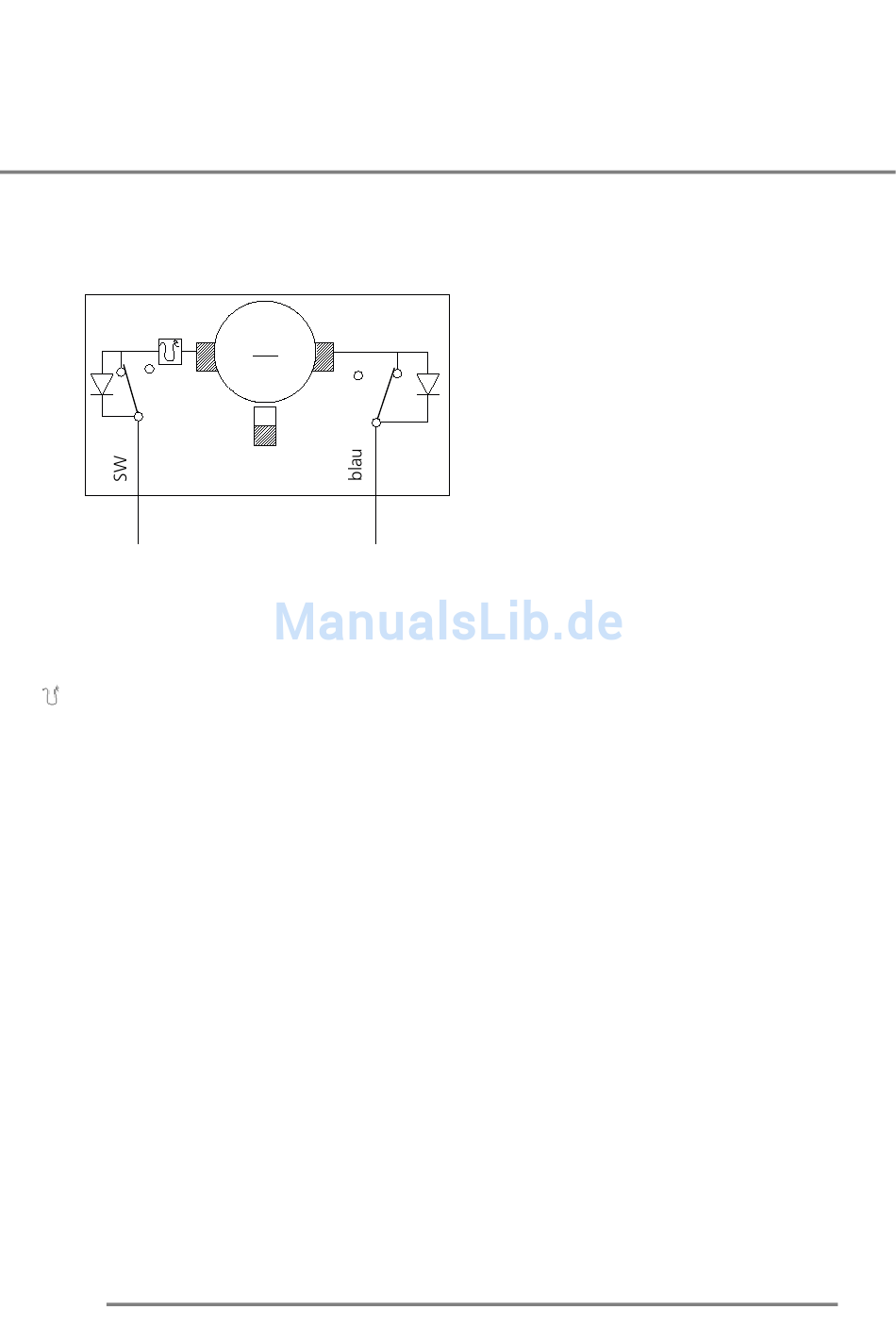

Thermoschalter
M
S1
S2
Stecker
S1= Endschalter für Bewegungsrichtung -ausfahren-
S2= Endschalter für Bewegungsrichtung -einfahren-
M= Permanentmagnetmotor
= Thermoschalter
Beim (+) auf Anschluss 1 und (-) auf Anschluss 2: Der Elektrozylinder bewegt sich in Richtung:
Ausfahrt.
Die Änderung der Bewegungsrichtung erfolgt durch Umpolen der Anschlüsse -Nr. 1 und -Nr. 2.
Die weitere Verkabelung erfolgt kundenseitig.
